申请日2018.02.05
公开(公告)日2018.05.25
IPC分类号A01C23/00
摘要
本发明涉及农用机械技术领域，具体属于一种螺旋式污泥布料机;本发明包括动力小车装置，所述动力小车装置上方设置有正反转传动机构，所述正反转动力机构连接有布料动力机构;还包括布料装置，所述布料装置包括输送箱体及设置在输送箱体上方的料斗;所述输送箱体设置有输送腔、将所述输送腔及所述料斗连接的进料口以及与所述输送腔连通的料出口;所述输送腔内设置有与布料动力机构连接的主动轴，所述主动轴上设置有螺旋布料装置。本发明的优点包括：结构简单、价格低廉，可以针对污泥进行布施，速度快、布料均匀，工作效率比人工布料高很多。
权利要求书

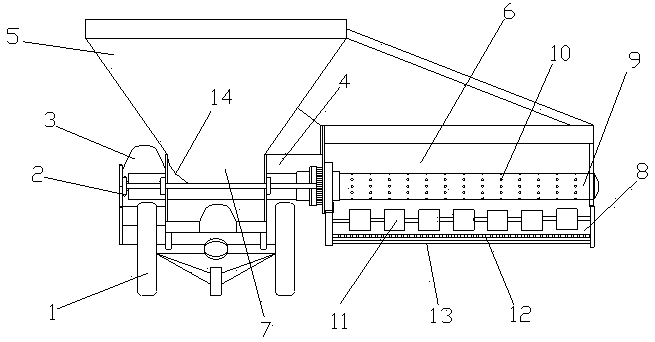

1.一种螺旋式污泥布料机，其特征在于：
包括动力小车装置，所述动力小车装置上方设置有正反转传动机构，所述正反转动力机构连接有布料动力机构;
还包括施肥装置，所述施肥装置包括输送箱体及设置在输送箱体上方的料斗;
所述输送箱体设置有输送腔、将所述输送腔及所述料斗连接的进肥口以及与所述输送腔连通的肥料出口;
所述输送腔内设置有与布料动力机构连接的主动轴，所述主动轴上设置有螺旋布料装置。
2.根据权利要求1所述的一种螺旋式污泥布料机，其特征在于：所述螺旋布料装置包括主动轴上设置的双向螺旋搅棍及设置在主动轴下方的分布器刮板。
3.根据权利要求2所述的一种螺旋式污泥布料机，其特征在于：所述污泥或肥料出口处设置有方格栅。
4.根据权利要求3所述的一种螺旋式污泥布料机，其特征在于：所述方格栅的上方或下方设置有可移动的横向板。
5.根据权利要求4所述的一种螺旋式污泥布料机，其特征在于：所述进污泥或肥料口左侧上设置有圆弧倾斜板。
说明书
一种螺旋式污泥布料机
技术领域
本发明涉及农用机械技术领域，具体属于一种螺旋式污泥布料机。
背景技术
农村在施肥作业时，经常需要把污泥或肥料快速均匀地施入大面积的土壤中。目前我国大部分农村还停留在人工施肥作业阶段，这种施肥方式劳动强度高，作业效率低，难以满足现代农业生产需要。
发明内容
本发明的目的在于提供一种螺旋式污泥布料机，其结构简单、施肥均匀、效率高。
为实现上述目的，本发明提供如下技术方案：
一种螺旋式污泥布料机，包括动力小车装置，所述动力小车装置上方设置有正反转传动机构，所述正反转动力机构连接有布料动力机构;
还包括施肥装置，所述施肥装置包括输送箱体及设置在输送箱体上方的料斗，所述输送箱体设置有输送腔、将所述输送腔及所述料斗连接的进肥口以及与所述输送腔连通的肥料出口;
所述输送腔内设置有与布料动力机构连接的主动轴，所述主动轴上设置有螺旋布料装置。
进一步的，所述螺旋布料装置包括主动轴上设置的双向螺旋搅棍及设置在主动轴下方的分布器刮板。
进一步的，所述肥料出口处设置有方格栅。
进一步的，所述方格栅的上方或下方设置有可移动的横向板。
进一步的，所述进肥口左侧上设置有圆弧倾斜板。
与现有技术相比，本发明的有益效果是：结构简单、价格低廉，可以针对污泥或类似肥料进行施肥，施肥速度快、施肥均匀，工作效率高。
