申请日2018.02.02
公开(公告)日2018.09.04
IPC分类号F23D11/24; F23G7/04
摘要
本实用新型公开了一种垃圾发电厂可调扬程高效渗滤液喷枪，包括外管，三通和内管，所述外管的左端与通过O形圈D20*2.5与内管上端外表面左端固定连接，所述三通的左端与内管的右端固定连接，所述三通的右端与内管的左端固定连接，所述内管的左端与A向接头的右端固定连接，所述内管的右端与零件七的内部左端固定连接，所述零件七的上端与外管的右端固定连接，所述零件七的右端中间处与零件二的左端固定连接，所述零件二的右端与枪头的左端固定连接，所述外管的右上端外侧固定安装有零件四，所述零件四的右上端外表面固定安装有零件三。该垃圾发电厂可调扬程高效渗滤液喷枪，提高产量、节省原材料、提高工作效率、实现自动化生产。
权利要求书

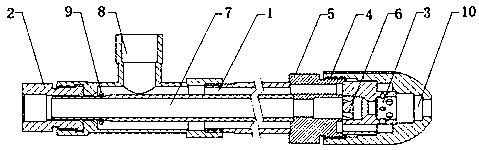

1.一种垃圾发电厂可调扬程高效渗滤液喷枪，包括外管(1)，三通(8)和内管(7)，其特征在于：所述外管(1)的左端与通过O形圈D20*2.5 (9)与内管(7)上端外表面左端固定连接，所述三通(8)的左端与内管(7)的右端固定连接，所述三通(8)的右端与内管(7)的左端固定连接，所述内管(7)的左端与A向接头(2)的右端固定连接，所述内管(7)的右端与零件七(6)的内部左端固定连接，所述零件七(6)的上端与外管(1)的右端固定连接，所述零件七(6)的右端中间处与零件二(3)的左端固定连接，所述零件二(3)的右端与枪头(10)的左端固定连接，所述外管(1)的右上端外侧固定安装有零件四(5)，所述零件四(5)的右上端外表面固定安装有零件三(4)。
2.根据权利要求1所述的一种垃圾发电厂可调扬程高效渗滤液喷枪，其特征在于：所述外管(1)的左端与通过圆形圈D20*2.5 (9)与内管(7)下端外表面左端固定连接。
3.根据权利要求1所述的一种垃圾发电厂可调扬程高效渗滤液喷枪，其特征在于：所述枪头(10)、所述外管(1)和所述内管(7)的材料均选用耐高温材料(310S)。
4.根据权利要求1所述的一种垃圾发电厂可调扬程高效渗滤液喷枪，其特征在于：所述外管(1)的左上端外侧固定安装有零件四(5)，所述零件四(5)的左上端外表面固定安装有零件三(4)。
说明书
一种垃圾发电厂可调扬程高效渗滤液喷枪
技术领域
本实用新型滤液喷枪技术领域，具体涉及一种垃圾发电厂可调扬程高效渗滤液喷枪。
背景技术
目前国内垃圾发电厂渗滤液的主要处理方法有两种，一种是转交污水处理厂处理，另一种是电厂内部炉内回喷处理。前者工艺复杂，运输成本、设备投入、运行维修费用都非常高;后者可以直接省去运输环节，设备也达到最简化(水泵、管道、喷枪)，整套系统运行工艺要求也简单、易用。其中渗滤液回喷枪是全系统中核心设备，目前行业中所用喷枪存在的缺陷有以下几点：枪口易堵塞、枪头易烧毁、射程无法调节、雾化效果差。
实用新型内容
本实用新型的目的在于提供一种垃圾发电厂可调扬程高效渗滤液喷枪，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种垃圾发电厂可调扬程高效渗滤液喷枪，包括外管，三通和内管，所述外管的左端与通过O形圈D20*2.5与内管上端外表面左端固定连接，所述三通的左端与内管的右端固定连接，所述三通的右端与内管的左端固定连接，所述内管的左端与A向接头的右端固定连接，所述内管的右端与零件七的内部左端固定连接，所述零件七的上端与外管的右端固定连接，所述零件七的右端中间处与零件二的左端固定连接，所述零件二的右端与枪头的左端固定连接，所述外管的右上端外侧固定安装有零件四，所述零件四的右上端外表面固定安装有零件三。
优选的，所述外管的左端与通过圆形圈D20*2.5与内管下端外表面左端固定连接。
优选的，所述枪头、所述外管和所述内管的材料均选用耐高温材料(310S)。
优选的，所述外管的左上端外侧固定安装有零件四，所述零件四的左上端外表面固定安装有零件三。
本实用新型的技术效果和优点：该垃圾发电厂可调扬程高效渗滤液喷枪，喷头仅设有一个，枪头喷口数量减少，保证出口高压状态，避免枪口堵塞。所述枪头、所述外管和所述内管的材料均选用耐高温材料(310S)，保证枪头在炉内火焰不会烧毁。枪头内部新设计的零件七和零件二为斜角导流模块，配合枪头各部件前后调节距离，可以调整渗滤液喷射距离和雾化效果，保证渗滤液在炉堂内喷雾状态和最大喷雾消耗量。终合以上几点，可以确保渗滤液喷枪在不影响焚烧炉炉内燃烧热值的前提下，最大量的消耗渗滤液，并且维持喷枪能够长期、稳定运行。该垃圾发电厂可调扬程高效渗滤液喷枪，提高产量、节省原材料、提高工作效率、实现自动化生产。
