申请日2018.03.23
公开(公告)日2018.08.17
IPC分类号B01D25/12; B01D25/28
摘要
本发明涉及污水处理技术领域，特别是涉及一种污水处理用压滤机，其包括储料罐、进料管、废液槽、头板、厢式滤板、滤布、尾板、横梁、第一液压缸、液压缸座、液压站、液压油管、左支腿和右支腿，进料管上设置有打压泵，止推板的出液口与废液槽连通，横梁左端和右端分别设置有止推板和压紧板，滤布包裹于厢式滤板;还包括储水槽、进水管、金属压水管、打压软管、隔膜滤板和回水管，进水管上还设置有电动隔膜泵和进水单向阀，回水管上设置有回水单向阀，隔膜滤板间隔排列于厢式滤板之间，并且隔膜滤板架设在横梁上，隔膜滤板内部设置有空腔。该压滤机，固液分离明显，滤饼含水量低，压滤效果提升。
权利要求书

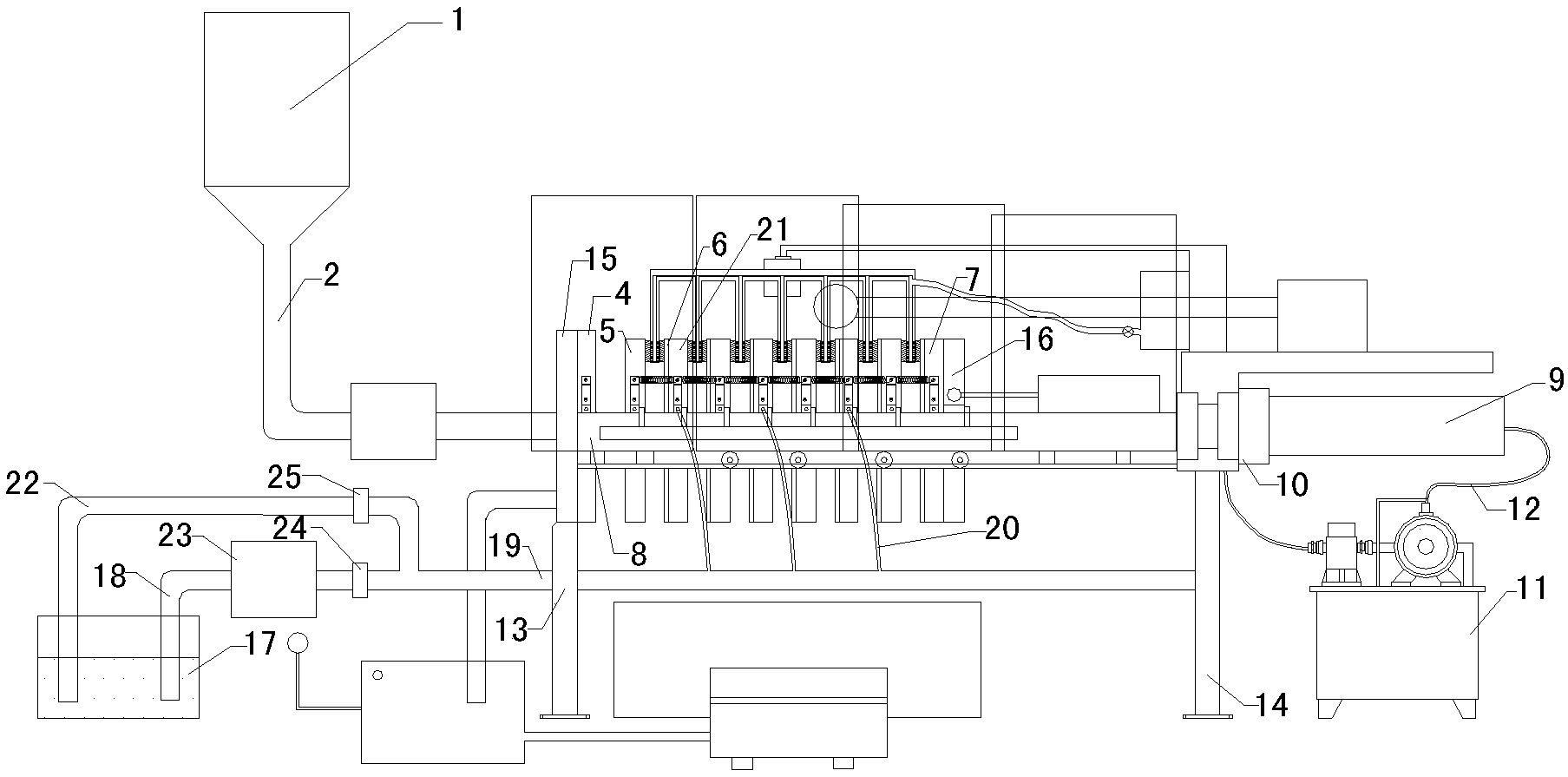

1.一种污水处理用压滤机，包括储料罐(1)、进料管(2)、废液槽(3)、头板(4)、厢式滤板(5)、滤布(6)、尾板(7)、横梁(8)、第一液压缸(9)、液压缸座(10)、液压站(11)、液压油管(12)、左支腿(13)和右支腿(14)，所述横梁(8)左端和右端分别设置有止推板(15)和压紧板(16)，止推板(15)的中部和下部分别设置有进料口和出液口，储料罐(1)通过所述进料管(2)与止推板(15)的进料口连通，并且进料管(2)上设置有打压泵，止推板(15)的出液口与废液槽(3)连通，所述头板(4)、厢式滤板(5)和尾板(7)均架设在横梁(8)上端，并且头板(4)、厢式滤板(5)和尾板(7)依次排列于止推板(15)和压紧板(16)之间，滤布(6)包裹于厢式滤板(5)，液压缸座(10)左端与横梁(8)右端连接，第一液压缸(9)安装在液压缸座(10)右端，左支腿(13)和右支腿(14)的顶端分别与横梁(8)左侧和右侧的底端连接，液压站(11)通过所述液压油管(12)与第一液压缸(9)连通;其特征在于，还包括储水槽(17)、进水管(18)、金属压水管(19)、打压软管(20)、隔膜滤板(21)和回水管(22)，所述进水管(18)的输入端和回水管(22)的输出端均插入至储水槽(17)内部，并且进水管(18)的输出端和回水管(22)的输入端均与金属压水管(19)的输入端连通，所述进水管(18)上还设置有电动隔膜泵(23)和进水单向阀(24)，所述回水管(22)上设置有回水单向阀(25)，所述金属压水管(19)的另一端封堵，并且金属压水管(19)管壁上设置有小孔，所述小孔与隔膜滤板(21)之间分别通过所述打压软管(20)连接，所述隔膜滤板(21)间隔排列于厢式滤板(5)之间，并且隔膜滤板(21)架设在横梁(8)上，所述隔膜滤板(21)内部设置有空腔。
2.如权利要求1所述的污水处理用压滤机，其特征在于，还包括水洗管(26)、水洗管支架(27)、金属软管(28)、给水箱(29)、导轨(30)和支臂(31)，所述水洗管支架(27)顶端中部安装有升降器(32)，升降器(32)顶端设置有滑块(33)，并且滑块(33)与所述导轨(30)滑动配合，所述导轨(30)安装在支臂(31)的前端，支臂(31)底端与液压缸座(10)顶端连接，所述水洗管(26)安装在水洗管支架(27)上，并且水洗管(26)输出端两侧均设置有刷毛(34)，水洗管(26)的输入端通过所述金属软管(28)与给水箱(29)内部连通，所述金属软管(28)上安装有打水泵(35)。
3.如权利要求书2所述的污水处理用压滤机，其特征在于，还包括接饼槽(36)、接饼槽底座(37)和传送带(38)，所述传送带(38)安装在接饼槽(36)底端并向外倾斜伸出至高处，并且传送带(38)输出端下方设置有接饼运输车(39)。
4.如权利要求3所述的污水 处理用压滤机，其特征在于，接饼槽(36)内部左侧还设置有滤网(40)，并且接饼槽(36)左侧底部设置有出液口，所述出液口与废液槽(3)连通。
5.如权利要求4所述的污水处理用压滤机，其特征在于，还包括第一保护罩(41)、第二保护罩(42)、第三保护罩(43)、第四保护罩(44)、滚轮槽(45)、第二液压缸(46)和液压杆(47)，所述滚轮槽(45)安装在横梁(8)外侧壁上，第一保护罩(41)固定在横梁(8)左端上方，第四保护罩(44)固定在横梁(8)右端上方，所述第二保护罩(42)和第三保护罩(43)底端均安装有滚轮(48)，并且滚轮(48)与滚轮槽(45)滚动配合，所述第二液压缸(46)安装在液压缸座(10)顶端，所述液压杆(47)的顶端与第二保护罩(42)中部连接。
6.如权利要求5所述的污水处理用压滤机，其特征在于，还包括浮子液位计(49)和报警器(50)，浮子液位计(49)位于废液槽(3)内部，报警器(50)安装在废液槽(3)左端。
说明书
一种污水处理用压滤机
技术领域
本发明涉及污水处理技术领域，特别是涉及一种污水处理用压滤机。
背景技术
众所周知，压滤机是一种用于污水处理过程中，进行固液分离，以便于污水更好处理的辅助装置，其在环保领域中得到了广泛的使用;现有的压滤机包括储料罐、进料管、废液槽、头板、厢式滤板、滤布、尾板、横梁、第一液压缸、液压缸座、液压站、液压油管、左支腿和右支腿，横梁左端和右端分别设置有止推板和压紧板，止推板的中部和下部分别设置有进料口和出液口，储料罐底部设置有出料口，并且储料罐的出料口通过进料管与止推板的进料口连通，进料管上设置有打压泵，止推板的出液口与废液槽连通，头板、厢式滤板和尾板均架设在横梁上端，并且头板、厢式滤板和尾板依次排列于止推板和压紧板之间，滤布包裹于厢式滤板外部，液压缸座左端与横梁右端连接，第一液压缸安装在液压缸座右端，左支腿和右支腿的顶端分别与横梁左侧和右侧的底端连接，液压站通过液压油管与第一液压缸连通;现有的压滤机在使用时，首先将污水输送至储料罐中，然后打开液压站开关，将第一液压缸拨向伸长旋钮，使得第一液压缸中的液压杆伸长，并且推动压紧板将滤板压紧，同时打开打压泵将污水通过进料口压进滤板，动作完成后，污水中的颗粒等杂质通过滤布截留在滤板之间的滤室中，滤液从出液口流出至废液槽，待滤液不再流出时，将第一液压缸拨向收缩旋钮，第一液压缸中的液压杆收缩，带动滤板依次拉开，然后取出滤饼即可。
现有的压滤机在使用中发现，固液分离效果不明显，滤饼含水量较高，从而导致其压滤效果较差。
发明内容
为解决上述技术问题，本发明提供一种固液分离明显，滤饼含水量低，提升压滤效果的压滤机。
本发明的一种污水处理用压滤机，包括储料罐、进料管、废液槽、头板、厢式滤板、滤布、尾板、横梁、第一液压缸、液压缸座、液压站、液压油管、左支腿和右支腿，所述横梁左端和右端分别设置有止推板和压紧板，止推板的中部和下部分别设置有进料口和出液口，储料罐通过所述进料管与止推板的进料口连通，并且进料管上设置有打压泵，止推板的出液口与废液槽连通，所述头板、厢式滤板和尾板均架设在横梁上端，并且头板、厢式滤板和尾板依次排列于止推板和压紧板之间，滤布包裹于厢式滤板，液压缸座左端与横梁右端连接，第一液压缸安装在液压缸座右端，左支腿和右支腿的顶端分别与横梁左侧和右侧的底端连接，液压站通过所述液压油管与第一液压缸连通;还包括储水槽、进水管、金属压水管、打压软管、隔膜滤板和回水管，所述进水管的输入端和回水管的输出端均插入至储水槽内部，并且进水管的输出端和回水管的输入端均与金属压水管的输入端连通，所述进水管上还设置有电动隔膜泵和进水单向阀，所述回水管上设置有回水单向阀，所述金属压水管的另一端封堵，并且金属压水管管壁上设置有小孔，所述小孔与隔膜滤板之间分别通过所述打压软管连接，所述隔膜滤板间隔排列于厢式滤板之间，并且隔膜滤板架设在横梁上，所述隔膜滤板内部设置有空腔。
本发明的一种污水处理用压滤机，还包括水洗管、水洗管支架、金属软管、给水箱、导轨和支臂，所述水洗管支架顶端中部安装有升降器，升降器顶端设置有滑块，并且滑块与所述导轨滑动配合，所述导轨安装在支臂的前端，支臂底端与液压缸座顶端连接，所述水洗管安装在水洗管支架上，并且水洗管输出端两侧均设置有刷毛，水洗管的输入端通过所述金属软管与给水箱内部连通，所述金属软管上安装有打水泵。
本发明的一种污水处理用压滤机，还包括接饼槽、接饼槽底座和传送带，所述传送带安装在接饼槽底端并向外倾斜伸出至高处，并且传送带输出端下方设置有接饼运输车。
本发明的一种污水处理用压滤机，接饼槽内部左侧还设置有滤网，并且接饼槽左侧底部设置有出液口，所述出液口与废液槽连通。
本发明的一种污水处理用压滤机，还包括第一保护罩、第二保护罩、第三保护罩、第四保护罩、滚轮槽、第二液压缸和液压杆，所述滚轮槽安装在横梁外侧壁上，第一保护罩固定在横梁左端上方，第四保护罩固定在横梁右端上方，所述第二保护罩和第三保护罩底端均安装有滚轮，并且滚轮与滚轮槽滚动配合，所述第二液压缸安装在液压缸座顶端，所述液压杆的顶端与第二保护罩中部连接。
本发明的一种污水处理用压滤机，还包括浮子液位计和报警器，浮子液位计位于废液槽内部，报警器安装在废液槽左端。
与现有技术相比本发明的有效益果为;通过上述设置，可以通过电动隔膜泵将储水槽中的水打进隔膜滤板的空腔，隔膜滤板内部空腔打压鼓起后，将第一次压榨后的滤饼再次压榨，使得滤饼中的水分再次被挤出，固液分离效果明显，滤饼含水量降低，提高其压滤效果。
