申请日2018.03.23
公开(公告)日2018.08.07
IPC分类号C02F3/12; C02F3/10; C02F3/20
摘要
本发明公开了一种MBR膜摆动式污水处理装置，包括处理水槽，所述处理水槽外侧壁上设置有支撑杆架，支撑杆架上设置有两个竖直向下的支撑吊杆，所述安装吊板的上侧设置有支撑横板，支撑横板与两根支撑吊杆固定连接，所述支撑横板上侧设置有转动电机和转动横轴，转动电机和转动横轴通过支撑架固定在支撑横板上，转动电机主轴上设置有不完全齿轮，所述转动横轴上设置有传动齿轮和拉绳收卷轮，拉绳收卷轮上缠绕有拉绳，处理水槽的内部还设置有导气管，所述导气管的一端与设置在处理水槽外侧壁上的气泵相连接，导气管上还设置有多个喷气头。本发明结构简单，污水处理净化效果明显，效率较高，净化均匀，实用性较强。
权利要求书

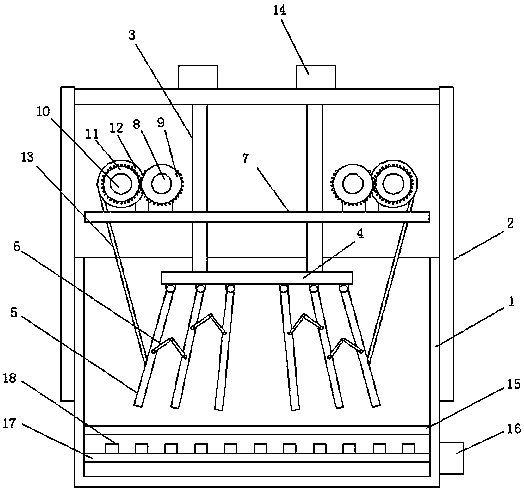

1.一种MBR膜摆动式污水处理装置，包括处理水槽(1)，其特征在于，所述处理水槽(1)外侧壁上设置有支撑杆架(2)，支撑杆架(2)上设置有两个竖直向下的支撑吊杆(3)，支撑吊杆(3)的底端固定连接有安装吊板(4)，所述安装吊板(4)的下端设置有多个安装外框(5)，安装外框(5)顶端与安装吊板(4)下端面相铰接，多个安装外框(5)侧壁通过弹性连接杆(6)相互连接，所述安装吊板(4)的上侧设置有支撑横板(7)，支撑横板(7)与两根支撑吊杆(3)固定连接，所述支撑横板(7)上侧设置有转动电机(8)和转动横轴(10)，转动电机(8)和转动横轴(10)通过支撑架固定在支撑横板(7)上，转动电机(8)主轴上设置有不完全齿轮(9)，所述转动横轴(10)上设置有传动齿轮(11)和拉绳收卷轮(12)，拉绳收卷轮(12)上缠绕有拉绳(13)，所述拉绳(13)的一端与其中一个安装外框(5)侧端相连接，处理水槽(1)的内部还设置有导气管(17)，所述导气管(17)的一端与设置在处理水槽(1)外侧壁上的气泵(16)相连接，导气管(17)上还设置有多个喷气头(18)。
2.根据权利要求1所述的MBR膜摆动式污水 处理装置，其特征在于，所述安装外框(5)下端设置有安装槽口(19)。
3.根据权利要求1所述的MBR膜摆动式污水处理装置，其特征在于，所述处理水槽(1)内部还设置有挡网板(15)，且挡网板(15)位于导气管(17)上侧。
4.根据权利要求1所述的MBR膜摆动式污水处理装置，其特征在于，所述传动齿轮(11)与不完全齿轮(9)间歇性啮合。
5.根据权利要求1所述的MBR膜摆动式污水处理装置，其特征在于，所述支撑吊杆(3)的顶端与设置在支撑杆架(2)顶端的调节液压缸(14)相连接。
说明书
一种MBR膜摆动式污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种MBR膜摆动式污水处理装置。
背景技术
MBR膜生物反应器是一种由膜分离技术与生物处理技术有机结合的新型废水处理技术，以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩
余污泥量，主要利用沉浸于好氧生物池内的MBR膜组件截流槽内的活性污泥与大分子有机
物，因其有效的截流作用，可保留世代周期较长的微生物，实现对污水深度净化。而一般的MBR膜组件置于水流流动处以及静止置于污水处理池内，污水的净化效果不够明显。
发明内容
本发明的目的在于提供一种MBR膜摆动式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种MBR膜摆动式污水处理装置，包括处理水槽，所述处理水槽外侧壁上设置有支撑杆架，支撑杆架上设置有两个竖直向下的支撑吊杆，支撑吊杆的底端固定连接有安装吊板，所述安装吊板的下端设置有多个安装外框，安装外框顶端与安装吊板下端面相铰接，多个安装外框侧壁通过弹性连接杆相互连接，所述安装吊板的上侧设置有支撑横板，支撑横板与两根支撑吊杆固定连接，所述支撑横板上侧设置有转动电机和转动横轴，转动电机和转动横轴通过支撑架固定在支撑横板上，转动电机主轴上设置有不完全齿轮，所述转动横轴上设置有传动齿轮和拉绳收卷轮，拉绳收卷轮上缠绕有拉绳，所述拉绳的一端与其中一个安装外框侧端相连接，处理水槽的内部还设置有导气管，所述导气管的一端与设置在处理水槽外侧壁上的气泵相连接，导气管上还设置有多个喷气头。
作为本发明进一步的方案：所述安装外框下端设置有安装槽口。
作为本发明再进一步的方案：所述处理水槽内部还设置有挡网板，且挡网板位于导气管上侧。
作为本发明再进一步的方案：所述传动齿轮与不完全齿轮间歇性啮合。
作为本发明再进一步的方案：所述支撑吊杆的顶端与设置在支撑杆架顶端的调节液压缸相连接。
与现有技术相比，本发明的有益效果是：将MBR膜组件经安装槽口安装在安装外框内，转动电机通过不完全齿轮和传动齿轮的间歇性啮合带动转动横轴间歇性转动，当转动横轴转动时，拉绳收卷轮会收卷拉绳，拉绳牵引安装外框向外侧展开，而当不完全齿轮和传动齿轮的不啮合时，在弹性连接杆的收缩作用下，安装外框向内侧收拢，如此往复，多个安装外框同时摆动使得其上的MBR膜组件摆动以及搅动污水，从而可以使得MBR膜组件上的微生物更加均匀的污水进行深度净化，同时，气泵将空气经导气管上的喷气头吹入处理水槽内可以增加其内部的含氧量以增加微生物的活性以及搅动底部的污水上升进行处理提高净化效果。本发明结构简单，污水处理净化效果明显，效率较高，净化均匀，实用性较强。
