申请日2018.03.21
公开(公告)日2018.08.14
IPC分类号C02F1/52; B01D21/06; B01D21/18; B01D21/24
摘要
本发明公开了一种用于生活污水的处理加工系统，包括沉降池和设于所述沉降池内的刮泥装置;所述刮泥装置包括转动件、与所述转动件相连的支撑件及间隔设置于所述支撑件上的多个刮泥部件;所述刮泥部件包括刮泥板和刮泥件，所述刮泥件通过一连接部件与所述刮泥板可拆卸连接;所述沉降池上部设有进水管道，该进水管道上设有用于减缓该进水管道进水时对沉降池内水体冲击力的缓流装置。本发明中通过缓流装置的设置，使得进水管道在出水时的水流速度能够被有效减缓，从而避免池体内的沉淀物被重新冲起，保证由集水槽向外排出的水始终保持清澈，保障出水水质。
权利要求书

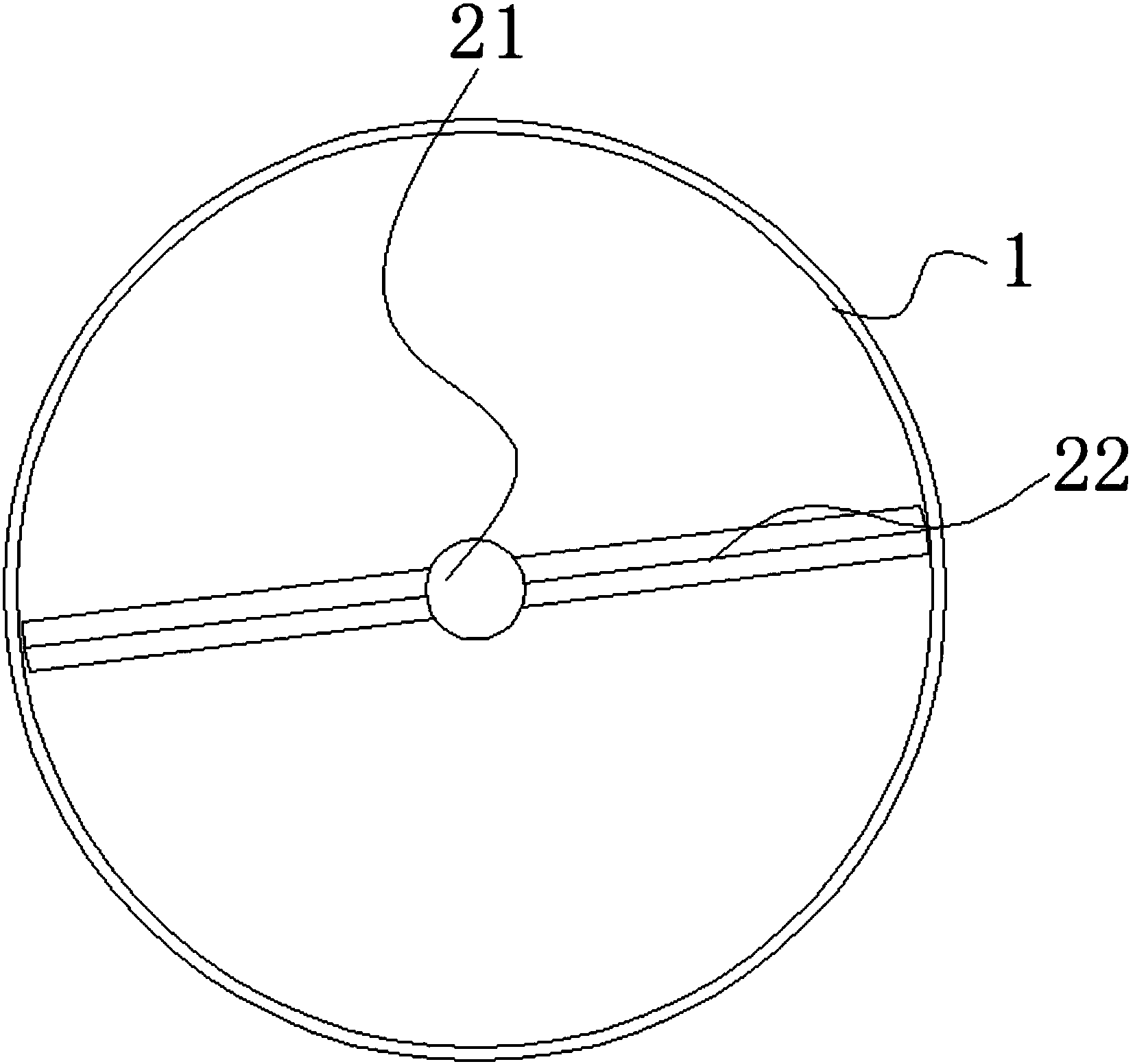

1.一种用于生活污水的处理加工系统，包括沉降池(1)和设于所述沉降池(1)内的刮泥装置(2);所述刮泥装置(2)包括转动件(21)、与所述转动件(21)相连的支撑件(22)及间隔设置于所述支撑件(22)上的多个刮泥部件(3);所述刮泥部件(3)包括刮泥板(31)和刮泥件(32)，所述刮泥件(32)通过一连接部件(4)与所述刮泥板(31)可拆卸连接;其特征在于：所述沉降池(1)上部设有进水管道(11)，该进水管道(11)上设有用于减缓该进水管道进水时对沉降池(1)内水体冲击力的缓流装置。
2.根据权利要求1所述的一种用于生活污水的处理加工系统，其特征在于：所述缓流装置包括罩设于所述进水管道出水口处的缓流罩(51)、设于该缓流罩上的缓流出口(52)及用于连接该缓流罩和进水管道的连接结构。
3.根据权利要求2所述的一种用于生活污水 的处理加工系统，其特征在于：所述缓流罩(51)为开口向上设置，所述缓流罩(51)的开口上沿周向间隔均匀的设有多个分隔条(511)。
4.根据权利要求3所述的一种用于生活污水的处理加工系统，其特征在于：所述的相邻的分隔条(511)之间具有间隙以形成所述的缓流出口(52)。
5.根据权利要求2所述的一种用于生活污水的处理加工系统，其特征在于：所述连接结构包括设于所述缓流罩内的连接件(61)、设于连接件上的缺口(62)及设于该连接件上的锁件(63);所述进水管道(11)上设有与该连接件相配合的环形槽(111)。
6.根据权利要求5所述的一种用于生活污水的处理加工系统，其特征在于：所述锁件(63)为锁扣。
7.根据权利要求2所述的一种用于生活污水的处理加工系统，其特征在于：所述连接部件(4)包括与所述刮泥板(31)相连的弹性件(41)和与所述弹性件(41)相连的连接件(42)，所述刮泥件(32)与所述连接件(42)可拆卸连接。
8.根据权利要求7所述的一种用于生活污水的处理加工系统，其特征在于：所述刮泥板(31)上设有放置腔(311)，所述弹性件(41)至少部分设于该放置腔(311)内。
9.根据权利要求8所述的一种用于生活污水的处理加工系统，其特征在于：所述刮泥板(31)左右两侧分别可拆卸连接有一固定件(312)，该固定件(33)与所述连接件(42)相配合;所述固定件(33)上设有固定部(331)，所述连接件(42)上设有与所述固定部(331)相配合的第一凹槽(421)。
说明书
用于生活污水的处理加工系统
技术领域
本发明属于污水处理技术领域，尤其是涉及一种用于生活污水的处理加工系统。
背景技术
在生活污水中存在大量的固体物质，因此在污水处理过程中，首先需对生活污水中的固体物质进行沉降处理，污水中的杂质沉淀至池底，上层的清水则由上部的集水槽收集后向外排出。但该种结构下，池体进水是采用进水管直接从侧部进水的，进水时的水流较大，因此很容易将原本池体内的水搅浑，从而使得沉积在池底的沉淀物重新被翻动，使得池体内的水变得浑浊，进而影响出水水质。
发明内容
本发明为了克服现有技术的不足，提供一种出水水质好的用于生活污水的处理加工系统。
为了实现上述目的，本发明采用以下技术方案：一种用于生活污水的处理加工系统，包括沉降池和设于所述沉降池内的刮泥装置;所述刮泥装置包括转动件、与所述转动件相连的支撑件及间隔设置于所述支撑件上的多个刮泥部件;所述刮泥部件包括刮泥板和刮泥件，所述刮泥件通过一连接部件与所述刮泥板可拆卸连接;所述沉降池上部设有进水管道，该进水管道上设有用于减缓该进水管道进水时对沉降池内水体冲击力的缓流装置。本发明中通过缓流装置的设置，使得进水管道在出水时的水流速度能够被有效减缓，从而避免池体内的沉淀物被重新冲起，保证由集水槽向外排出的水始终保持清澈，保障出水水质;
其次，生活污水进入至沉降池内，从而沉降池内的固体物质沉入至沉降池底部，便于除去污水中大量的固体污染物，便于后续对污水进而再处理工序;在沉降池内设置刮泥装置可将沉入沉降池底部的淤泥刮至沉降池的中心处，通过设于沉降池底部的排泥管道将沉降池内的淤泥排出，然后进行统一处理，避免了淤泥积聚于沉降池内，造成沉降池内的滋生大量的微生物，避免加重水体污染;设置转动件和支撑件，通过转动件转动从而带动支撑件随之旋转，从而驱使刮泥部件有效的将淤泥刮除干净;将刮泥部件设置成刮泥件和刮泥板，刮泥板可实现对刮泥件固定，还可阻隔刮起的淤泥越过刮泥件重新落入至原位上，同时设置刮泥板还可有效的限制淤泥在被刮起时的流动方向，使淤泥相互堆积并向着沉降池的中心处流动;而设置刮泥件可刮动底部的淤泥，将沉降池底部的淤泥除去;该刮泥件为耐磨塑料，其耐磨性好，不易磨损，因此使用寿命长，对沉降池底部的淤泥刮除能力强;而设置连接部件可便于将刮泥件安装至刮泥板上，便于在长期使用后更换刮泥件，刮泥件于连接部件上拆装方便，安装效率高;连接部件还可进行上下浮动，因此在遇见沉降池底部具有凸块等卡死的情况下，可有效的向运动，从而保障装置运行稳定。
进一步的，所述缓流装置包括罩设于所述进水管道出水口处的缓流罩、设于该缓流罩上的缓流出口及用于连接该缓流罩和进水管道的连接结构;通过缓流罩先行减缓进水管道的水流冲击，之后再通过缓流出口进一步降低出水的流速，实现对出水水流的有效减缓，避免进水水流重新搅浑池体内的沉淀物。
进一步的，所述缓流罩为开口向上设置，所述缓流罩的开口上沿周向间隔均匀的设有多个分隔条;将进水方向由原先的向下方向改变为向上方向出水，进而有效避免出水水流对产生的湍动对沉淀物造成冲击。
进一步的，所述的相邻的分隔条之间具有间隙以形成所述的缓流出口。
进一步的，所述连接结构包括设于所述缓流罩内的连接件、设于连接件上的缺口及设于该连接件上的锁件;所述进水管道上设有与该连接件相配合的环形槽;连接件可卡入至环形槽内，再通过锁件将缓流罩固定在进水管道上，从而实现对缓流罩的安装，拆装方便。
进一步的，所述锁件为锁扣。
进一步的，所述连接部件包括与所述刮泥板相连的弹性件和与所述弹性件相连的连接件，所述刮泥件与所述连接件可拆卸连接;设置弹性件可保持刮泥件与沉降池底部紧密接触，从而有效的将沉降池底部的淤泥刮除干净，保障即使在刮泥件受到一定程度磨损之后，弹性能使刮泥件向下运动，使刮泥件仍能与沉降池底部接触紧密，有效的提高了刮泥件的使用寿命;同时在刮泥的过程中，若遇见沉降池底部具有凸起等情况，刮泥件可上下运动一端距离，避免刮泥件发生损坏;而设置连接件可便于刮泥件安装，保障刮泥件在刮泥过程中的稳定性。
进一步的，所述刮泥板上设有放置腔，所述弹性件至少部分设于该放置腔内;在刮泥板上设置放置腔，可对弹性件进行保护，避免淤泥粘在弹性件上，造成弹性件腐蚀;设置放置腔还能够对弹性件限位，保障弹性件只能沿着上下活动，避免弹性件弯曲而造成刮泥件向着一侧弯曲。
进一步的，所述刮泥板左右两侧分别可拆卸连接有一固定件，该固定件与所述连接件相配合;所述固定件上设有固定部，所述连接件上设有与所述固定部相配合的第一凹槽;设置固定件可对弹性件的下端部进行保护，从而与放置腔相配合，将弹性件整体包裹住;同样的，固定件还可对连接件进行限位，进一步的保障连接件不会发生左右偏移，该固定件的设置还可便于拆装连接件，在安装时，弹性件下部裸露在外，其与连接件可轻易的安装在一起，然后再将固定件安装上去，该安装方式简单，同样也便于更换连接件;设置固定部穿入至第一凹槽，可有效的限制连接件可上下活动的范围，且还可进一步保障淤泥无法进入至弹性件两固定件之间，加强对弹性件的保护。
综上所述，本发明通过缓流装置的设置，使得进水管道在出水时的水流速度能够被有效减缓，从而避免池体内的沉淀物被重新冲起，保证由集水槽向外排出的水始终保持清澈，保障出水水质。
