申请日2018.03.21
公开(公告)日2018.08.17
IPC分类号C02F9/04
摘要
本发明公开了一种用于减少工业污水排放的废水降解处理装置，其结构包括进水管道、废水过滤器、法兰、传输管、连接管、药物降解装置、降解反应器、出水管、排污管、防护罩壳、启动机构、平滑推动机构、动力电机装置、齿轮配合机构、动力输出机构、闸门开启机构、药物存放装置，本发明一种用于减少工业污水排放的废水降解处理装置，该装置能够通过传动机构自动打开药物出料口，使药物顺着水流的流动与废水融合在，进行降解，能够高效的将废水进行降解，使废水完全被处理，提高废水处理的质量，减少对环境的污染。
权利要求书

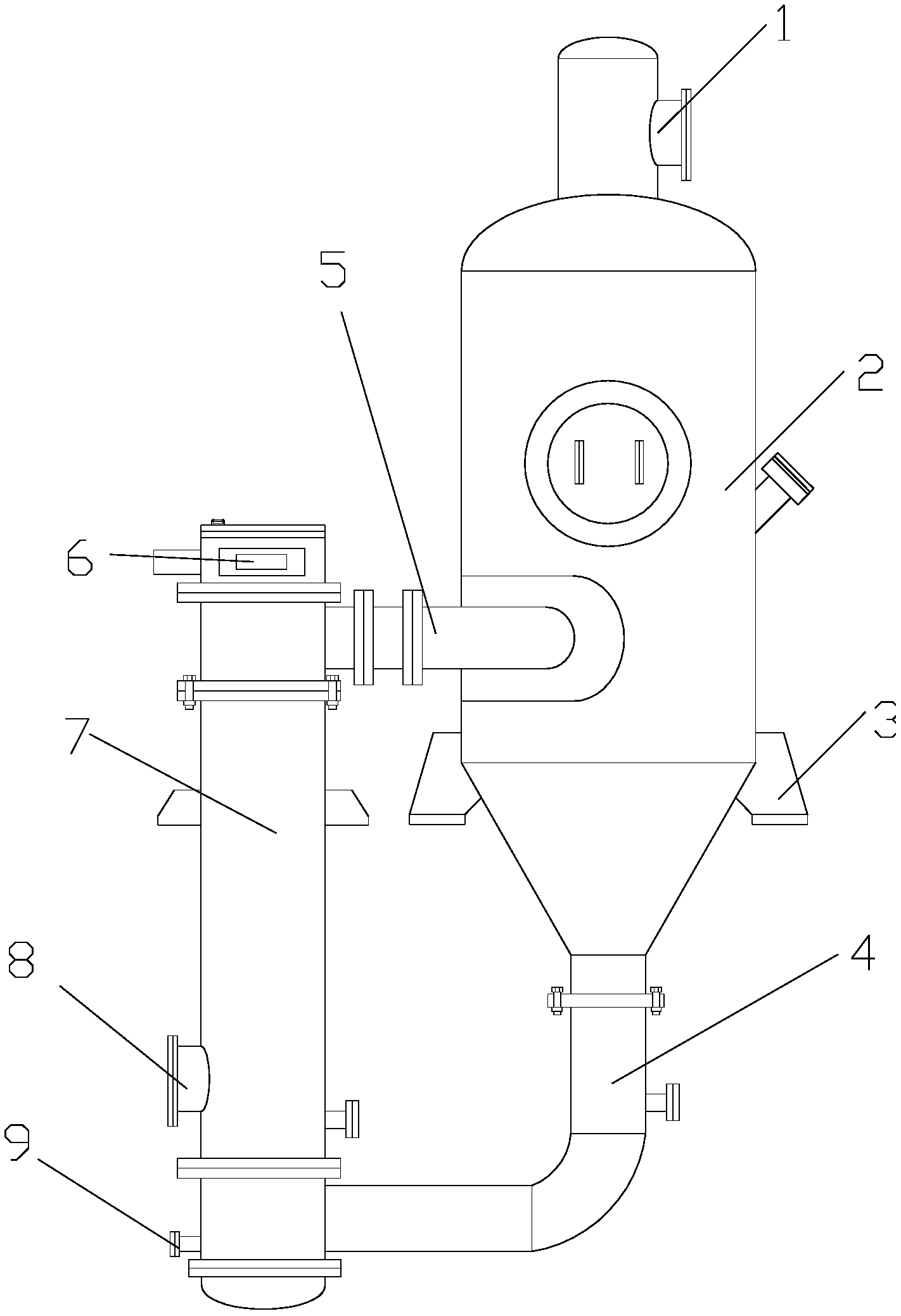

1.一种用于减少工业污水排放的废水降解处理装置，其结构包括进水管道(1)、废水过滤器(2)、法兰(3)、传输管(4)、连接管(5)、药物降解装置(6)、降解反应器(7)、出水管(8)、排污管(9)，所述进水管道(1)的底端与废水过滤器(2)的顶端相焊接，所述废水过滤器(2)的左右两侧设有两个法兰(3)，并相互焊接，所述废水过滤器(2的底端与传输管(4)的顶端嵌套连接，所述连接管(5)与废水过滤器(2)相连接，所述药物降解装置(6)嵌入安装于降解反应器(7)的顶端，所述出水管(8)与降解反应器(7)相嵌套，所述排污管(9)与降解反应器(7)嵌套连接，其特征在于：
所述药物降解装置(6)包括防护罩壳(61)、启动机构(62)、平滑推动机构(63)、动力电机装置(64)、齿轮配合机构(65)、动力输出机构(66)、闸门开启机构(67)、药物存放装置(68)，所述启动机构(62)嵌入安装于防护罩壳(61)的上表面，所述启动机构(62)与动力电机装置(64)相连接，所述动力电机装置(64)的底端与齿轮配合机构(65)啮合连接，所述齿轮配合机构(65)与动力输出机构(66)配合连接，所述动力输出机构(66)与平滑推动机构(63)相互扣合连接，所述平滑推动机构(63)的底端与闸门开启机构(67)相连接，所述药物存放装置(68)通过嵌入方式安装于防护罩壳(61)的内部。
2.根据权利要求1所述的一种用于减少工业污水排放的废水降解处理装置，其特征在于：所述启动机构(62)包括连接杆(621)、启动按键(622)、第一复位弹簧(623)、传导管(624)、正极连接端(625)、负极连接端(626)、电流转换器(627)，所述启动按键(622)的底端与第一复位弹簧(623)嵌套连接，所述启动按键(622)的底端与连接杆(621)相连接，所述连接杆(621)与传导管(624)嵌套连接，所述传导管(624)的底端与正极连接端(625)的顶端相连接，所述正极连接端(625)的下方设有负极连接端(626)，所述负极连接端(626)与电流转换器(627)相连接。
3.根据权利要求1所述的一种用于减少工业污水排放的废水降解处理装置，其特征在于：所述平滑推动机构(63)包括小转轮(631)、第一传动皮带(632)、第一转轮(633)、活动杆(634)、活动框体(635)、直杆(636)、第二复位弹簧(637)，所述小转轮(631)与第一传动皮带(632)相贴合，所述第一转轮(633)的外表面与第一传动皮带(632)相贴合，所述活动杆(634)与活动框体(635)固定连接，所述活动框体(635)的底端与直杆(636)的顶端相焊接，所述直杆(636)的底端与第二复位弹簧(637)嵌套连接。
4.根据权利要求1所述的一种用于减少工业污水 排放的废水降解处理装置，其特征在于：所述动力电机装置(64)包括连接头(641)、阴极体(642)、阳极体(643)、固定底座(644)、伺服电机(645)、轴承(646)、蜗轮杆(647)、电源线(648)，所述连接头(641)通过电源线(648)与阴极体(642)电连接，所述阴极体(642)的右端设有阳极体(643)，所述固定底座(644)的底端与伺服电机(645)的顶端相焊接，所述伺服电机(645)的底端设有轴承(646)，所述轴承(646)与蜗轮杆(647)的顶端相嵌套，所述蜗轮杆(647)通过轴承(646)与伺服电机(645)嵌套连接。
5.根据权利要求1所述的一种用于减少工业污水排放的废水降解处理装置，其特征在于：所述齿轮配合机构(65)包括主动齿轮(651)、第二传动皮带(652)、从动轮(653)、固定框架(654)、紧固件(655)、小推杆(656)、第三传动皮带(657)、配合轮(658)，所述主动齿轮(651)与第二传动皮带(652)相连接，所述主动齿轮(651)与蜗轮杆(647)啮合连接，所述从动轮(653)与第二传动皮带(652)相连接，所述固定框架(654)通过紧固件(655)与从动轮(653)固定连接，所述固定框架(654)的左端与小推杆(656)扣合连接，所述配合轮(658)与小推杆(656)相扣合，所述第三传动皮带(657)与配合轮(658)相连接。
6.根据权利要求1所述的一种用于减少工业污水排放的废水降解处理装置，其特征在于：所述动力输出机构(66)包括半型齿轮(661)、啮合框(662)、小直杆(663)、滑块(664)、平滑轨道(665)、活动关节(666)、转动杆(667)、出料口(676)，所述活动闸门(673)的下方设有出料口(676)，所述半型齿轮(661)的外表面与啮合框(662)啮合连接，所述啮合框(662)的顶端与小直杆(663)的底端相焊接，所述小直杆(663)的顶端与滑块(664)扣合连接，所述滑块(664)通过嵌入方式安装于平滑轨道(665)的内部，所述活动关节(666)与转动杆(667)的底端扣合连接。
7.根据权利要求1所述的一种用于减少工业污水排放的废水降解处理装置，其特征在于：所述闸门开启机构(67)包括固定板(671)、减震弹簧(672)、活动闸门(673)、活动推杆(674)、转动轴(675)，所述固定板(671)的底端与活动闸门(673)的顶端相焊接，所述减震弹簧(672)的顶端与转动轴(675)相连接，所述活动推杆(674)的顶端与转动轴(675)扣合连接。
8.根据权利要求1所述的一种用于减少工业污水排放的废水降解处理装置，其特征在于：所述药物存放装置(68)包括药物储存箱(681)、第三复位弹簧(682)、活动板(683)、支撑杆(684)，所述药物储存箱(681)嵌入安装于防护罩壳(61)的内部，所述第三复位弹簧(682)与活动板(683)相连接，所述活动板(683)的底端与支撑杆(684)的顶端相焊接，所述支撑杆(684)的底端与活动闸门(673)相焊接。
说明书
一种用于减少工业污水排放的废水降解处理装置
技术领域
本发明是一种用于减少工业污水排放的废水降解处理装置，属于废水降解处理装置领域。
背景技术
随着工业现代化的推行，环境污染日趋严重，特别是水资源污染日趋严重，我国很多地方水资源污染带来的富营养化给水生动物及人类健康都造成了严重影响，所以我国目前对工业废水的排放要求净化后达到可排放标准才可以排放，但是目前对工业废水的净化，存在投入成本高、自动化程度低、需要专业的工作人员运行管理等弊端，对于一些中小企业来说，很多承担不起高额的污水处理投入，对经济发展带来一定的阻力。
但是该现有技术将废水引进设备内部进行降解处理，通常利用物理作用将废水进行降解，但是这样方法对废水的降解处理效果不佳，无法将废水高效降解处理，导致废水没有完全处理干净就传输出去，这样会影响水质量，导致再次对环境造成污染。
发明内容
针对现有技术存在的不足，本发明目的是提供一种用于减少工业污水排放的废水降解处理装置，以解决现有技术将废水引进设备内部进行降解处理，通常利用物理作用将废水进行降解，但是这样方法对废水的降解处理效果不佳，无法将废水高效降解处理，导致废水没有完全处理干净就传输出去，这样会影响水质量，导致再次对环境造成污染的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种用于减少工业污水排放的废水降解处理装置，其结构包括进水管道、废水过滤器、法兰、传输管、连接管、药物降解装置、降解反应器、出水管、排污管，所述进水管道的底端与废水过滤器的顶端相焊接，所述废水过滤器的左右两侧设有两个法兰，并相互焊接，所述废水过滤器的底端与传输管的顶端嵌套连接，所述连接管与废水过滤器相连接，所述药物降解装置嵌入安装于降解反应器的顶端，所述出水管与降解反应器相嵌套，所述排污管与降解反应器嵌套连接，
所述药物降解装置包括防护罩壳、启动机构、平滑推动机构、动力电机装置、齿轮配合机构、动力输出机构、闸门开启机构、药物存放装置，所述启动机构嵌入安装于防护罩壳的上表面，所述启动机构与动力电机装置相连接，所述动力电机装置的底端与齿轮配合机构啮合连接，所述齿轮配合机构与动力输出机构配合连接，所述动力输出机构与平滑推动机构相互扣合连接，所述平滑推动机构的底端与闸门开启机构相连接，所述药物存放装置通过嵌入方式安装于防护罩壳的内部。
进一步地，所述启动机构包括连接杆、启动按键、第一复位弹簧、传导管、正极连接端、负极连接端、电流转换器，所述启动按键的底端与第一复位弹簧嵌套连接，所述启动按键的底端与连接杆相连接，所述连接杆与传导管嵌套连接，所述传导管的底端与正极连接端的顶端相连接，所述正极连接端的下方设有负极连接端，所述负极连接端与电流转换器相连接。
进一步地，所述平滑推动机构包括小转轮、第一传动皮带、第一转轮、活动杆、活动框体、直杆、第二复位弹簧，所述小转轮与第一传动皮带相贴合，所述第一转轮的外表面与第一传动皮带相贴合，所述活动杆与活动框体固定连接，所述活动框体的底端与直杆的顶端相焊接，所述直杆的底端与第二复位弹簧嵌套连接。
进一步地，所述动力电机装置包括连接头、阴极体、阳极体、固定底座、伺服电机、轴承、蜗轮杆、电源线，所述连接头通过电源线与阴极体电连接，所述阴极体的右端设有阳极体，所述固定底座的底端与伺服电机的顶端相焊接，所述伺服电机的底端设有轴承，所述轴承与蜗轮杆的顶端相嵌套，所述蜗轮杆通过轴承与伺服电机嵌套连接。
进一步地，所述齿轮配合机构包括主动齿轮、第二传动皮带、从动轮、固定框架、紧固件、小推杆、第三传动皮带、配合轮，所述主动齿轮与第二传动皮带相连接，所述主动齿轮与蜗轮杆啮合连接，所述从动轮与第二传动皮带相连接，所述固定框架通过紧固件与从动轮固定连接，所述固定框架的左端与小推杆扣合连接，所述配合轮与小推杆相扣合，所述第三传动皮带与配合轮相连接。
进一步地，所述动力输出机构包括半型齿轮、啮合框、小直杆、滑块、平滑轨道、活动关节、转动杆，所述半型齿轮的外表面与啮合框啮合连接，所述啮合框的顶端与小直杆的底端相焊接，所述小直杆的顶端与滑块扣合连接，所述滑块通过嵌入方式安装于平滑轨道的内部，所述活动关节与转动杆的底端扣合连接。
进一步地，所述闸门开启机构包括固定板、减震弹簧、活动闸门、活动推杆、转动轴、出料口，所述活动闸门的下方设有出料口，所述固定板的底端与活动闸门的顶端相焊接，所述减震弹簧的顶端与转动轴相连接，所述活动推杆的顶端与转动轴扣合连接。
进一步地，所述药物存放装置包括药物储存箱、第三复位弹簧、活动板、支撑杆，所述药物储存箱嵌入安装于防护罩壳的内部，所述第三复位弹簧与活动板相连接，所述活动板的底端与支撑杆的顶端相焊接，所述支撑杆的底端与活动闸门相焊接。
有益效果
本发明一种用于减少工业污水排放的废水降解处理装置，在使用时，废水从进水管道进入到废水过滤器进行过滤处理，然后在从连接管将废水传输到降解反应器将废水进行降解处理，当废水进入到降解反应器时，工作人员将按下启动按键，使得启动按键向下移动挤压第一复位弹簧，于是第一复位弹簧受到压力的作用下发生形变，向下收缩，带动连接杆向下移动，使得与传导管连接的正极连接端向下移动与负极连接端连接在一起，进行电磁反应，产生电磁感应，然后通过电流转换器接收到磁场的动力将电磁力传输给阴极体，使得阴极体顶着阳极体向右方移动，于是与伺服电机电连接，产生电流，伺服电机连接电流后启动设备，开始运行，在将电能转换为动能，使得蜗轮杆转动起来，将转动力传输给主动齿轮，带动主动齿轮转动，于是第二传动皮带发生位移，开始运作，将转动力传输给从动轮，使得从动轮带动固定框架同步转动，然后固定框架又将通过小推杆推动着配合轮做圆周运动，又使得第三传动皮带受到转动力的作用发生位移，将转动力传输给半型齿轮，使得半型齿轮转动，由于半型齿轮只有半边有啮合，使得半型齿轮转一圈将带动啮合框上下运动，然后啮合框将通过小直杆推动着滑块在平滑轨道内向上运动，使得转动杆以活动关节转动轴心，推动着小转轮转动，于是与小转轮相连接的第一传动皮带开始传动运行，将转动力传输给第一转轮，带动第一转轮同步转动，从而带动活动杆推动着活动框体转动，使得直杆转动向下推动转动轴，使得活动推杆以转动轴为转动轴心，推动着活动闸门向两侧移动，从而将活动闸门打开，同时，通过支撑杆与活动闸门相连接的活动板也将顺着活动闸门的移动而移动，从而打开了药物储存箱的出料通道，使得药物通过出料口自由掉落下去，顺着水流的流动，使得废水与降解药物融合在一起进行降解，因此，该装置能够通过传动机构自动打开药物出料口，使药物顺着水流的流动与废水融合在，进行降解，能够高效的将废水进行降解，使废水完全被处理，提高废水处理的质量，减少对环境的污染。
