申请日2018.03.02
公开(公告)日2018.11.02
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型公开了一种纺织废水预处理装置，包括箱体，所述箱体内设有进水区、沉淀区、排水区，所述进水区与沉淀区之间设有隔板一，进水区与沉淀区之间通过隔板一下方的过水口连通，隔板一倾斜设置，进水区上大下小，所述沉淀区与排水区之间设有隔板二，隔板二上边缘设有2‑4个吸油包，所述隔板二高度低于隔板一高度，排水区内设有导入板，所述导入板设置在隔板二侧上方，所述排水区上方设有药箱，药箱下方设有出药管，出药管外侧设有监测探头，出药管上设有控制阀，进水区设有进水口，排水区下方设有排水口，本实用新型结构简单合理，在正式处理之前先行除油、除污，大幅降低后续除油的难度，降低运行成本，效果好、效率高。
权利要求书

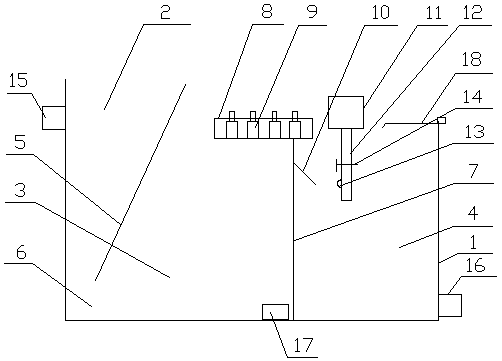

1.一种纺织废水预处理装置，其特征在于：包括箱体，所述箱体内设有进水区、沉淀区、排水区，所述进水区与沉淀区之间设有隔板一，进水区与沉淀区之间通过隔板一下方的过水口连通，隔板一倾斜设置，进水区上大下小，所述沉淀区与排水区之间设有隔板二，隔板二上边缘连接除油箱，所述除油箱下方开口，除油箱内活动设有2-4个吸油包，所述隔板二高度低于隔板一高度，排水区内设有导入板，所述导入板设置在隔板二侧上方，所述排水区上方设有药箱，药箱下方设有出药管，出药管外侧设有监测探头，出药管上设有控制阀，进水区设有进水口，排水区下方设有排水口。
2.根据权利要求1所述的一种纺织废水预处理装置，其特征在于：所述沉淀区下方设有出污口。
3.根据权利要求1所述的一种纺织废水预处理装置，其特征在于：所述排水区侧面设有出渣装置。
4.根据权利要求1所述的一种纺织废水预处理装置，其特征在于：所述隔板一倾斜角度为20°。
5.根据权利要求1所述的一种纺织废水预处理装置，其特征在于：所述吸油包为海绵块。
说明书
一种纺织废水预处理装置
技术领域
本实用新型属于工业生产废水处理设备领域，具体涉及一种纺织废水预处理装置。
背景技术
我国的纺织行业是用水大户，也是污染较严重的企业，纺织行业废水随染料种类、数量以及其它化学药剂的变化而变化，废水里含有油剂含量、纤维、杂质等，未经处理达标的废水直接排入农田或水体都会造成环境的严重污染，因此必须认真地加以处理，以免对人们造成危害。
目前处理纺织废水的方法主要有厌氧处理、好氧处理法等，这些方法都有运行费用高、设备占地面积大等缺点。
实用新型内容
为解决上述问题，本实用新型公开了一种纺织废水预处理装置，结构简单合理，在正式处理之前先行除油、除污，运行成本低，处理效果好、效率高。
为达到上述目的，本实用新型的技术方案如下：
一种纺织废水预处理装置，其特征在于：包括箱体，所述箱体内设有进水区、沉淀区、排水区，所述进水区与沉淀区之间设有隔板一，进水区与沉淀区之间通过隔板一下方的过水口连通，隔板一倾斜设置，进水区上大下小，所述沉淀区与排水区之间设有隔板二，隔板二上边缘连接除油箱，所述除油箱下方开口，除油箱内活动设有2-4个吸油包，所述隔板二高度低于隔板一高度，排水区内设有导入板，所述导入板设置在隔板二侧上方，所述排水区上方设有药箱，药箱下方设有出药管，出药管外侧设有监测探头，出药管上设有控制阀，进水区设有进水口，排水区下方设有排水口。
作为本实用新型的一种改进，所述沉淀区下方设有出污口。
作为本实用新型的一种改进，所述排水区侧面设有出渣装置。
作为本实用新型的一种改进，所述隔板一倾斜角度为20°。
作为本实用新型的一种改进，所述吸油包为海绵块。
本实用新型的有益效果是：
本实用新型所述的一种纺织废水预处理装置，结构简单合理，在正式处理之前先行除油、除污，大幅降低后续除油的难度，降低运行成本，效果好、效率高。
