申请日2018.04.25
公开(公告)日2018.10.02
IPC分类号C02F11/00; C02F11/12
摘要
本发明涉及一种城市污泥固体杂质分离机构，其包括盛装污泥的污泥过滤机构及挤压所述污泥过滤机构的污泥挤压机构，所述污泥过滤机构和所述污泥挤压机构通过钢丝绳连接，所述污泥过滤机构上设置有若干滤孔，所述污泥挤压机构下压对污泥进行挤压过滤，所述污泥挤压机构上升通过所述钢丝绳带动所述污泥过滤机构翻转使被压实的杂质自动转出。作为本发明的进一步改进，所述污泥过滤机构包括中心板、两个转动设置在所述中心板两侧的过滤侧板及分别与两个所述过滤侧板转动连接的两个滑动板，两个所述滑动板分别滑动设置在两个支撑座上，两个所述过滤侧板、两个所述滑动板和两个所述支撑座分别关于所述中心板对称设置。
权利要求书
1.一种城市污泥固体杂质分离机构，其特征在于：其包括盛装污泥的污泥过滤机构及挤压所述污泥过滤机构的污泥挤压机构，所述污泥过滤机构和所述污泥挤压机构通过钢丝绳(2)连接，所述污泥过滤机构上设置有若干滤孔(18)，所述污泥挤压机构下压对污泥进行挤压过滤，所述污泥挤压机构上升通过所述钢丝绳(2)带动所述污泥过滤机构翻转使被压实的杂质自动转出。

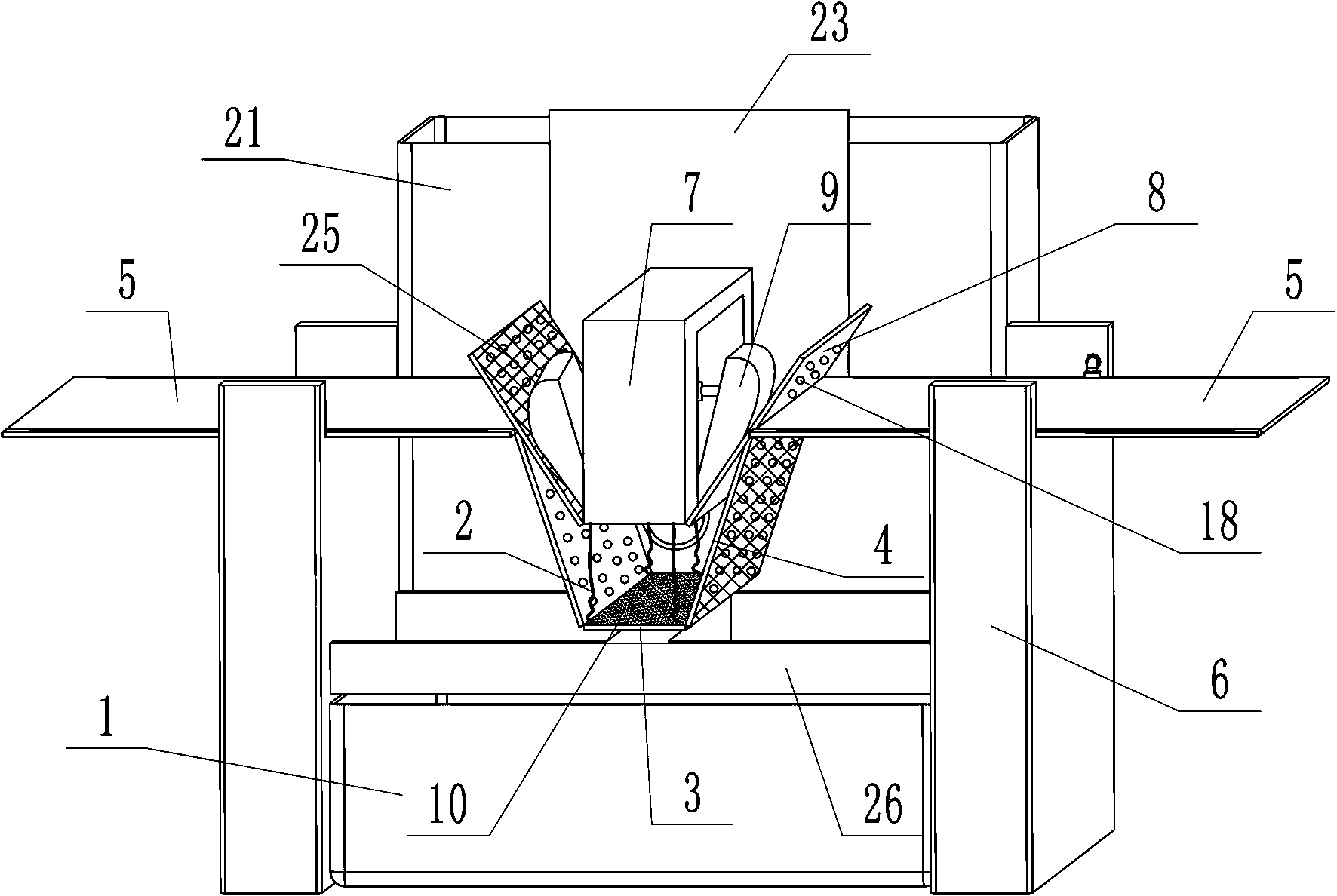

2.根据权利要求1所述的一种城市污泥固体杂质分离机构，其特征在于：所述污泥过滤机构包括中心板(3)、两个转动设置在所述中心板(3)两侧的过滤侧板(4)及分别与两个所述过滤侧板(4)转动连接的两个滑动板(5)，两个所述滑动板(5)分别滑动设置在两个支撑座(6)上，两个所述过滤侧板(4)、两个所述滑动板(5)和两个所述支撑座(6)分别关于所述中心板(3)对称设置;
所述污泥挤压机构包括中空的压块(7)、转动设置在所述压块(7)两侧的两个挤压板(8)和两个挤压块(9)、驱动两个所述挤压块(9)开合的开合驱动件及驱动所述压块(7)上下运动的驱动机构;所述中心板(3)和所述压块(7)的四个角分别通过所述钢丝绳(2)连接，所述钢丝绳(2)上设置有翻板(10)，所述钢丝绳(2)被拉紧状态下，所述翻板(10)与水平方向呈一定夹角;
所述污泥挤压机构向下挤压污泥过滤机构时，所述中心板(3)、两个过滤侧板(4)、两个挤压板(8)、压块(7)下表面、污泥供给装置侧壁及设置在两个所述支撑座(6)之间的挡板(11)共同组成挤压腔;所述挤压机构向上运动时，挤压机构拉动钢丝绳(2)、钢丝绳2带动污泥过滤机构向上运动，使翻板(10)与同一侧的过滤侧板(4)、滑动板(5)共同组成不同坡度的滑坡使被压实的杂质下滑。
3.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：所述驱动件包括固定在所述压块(7)内部的支撑块(12)及设置在所述支撑块(12)上的双杆液压缸(13)，所述双杆液压缸(13)的活塞头(14)上设置有推杆(15)，所述推杆(15)滑动设置在所述挤压块(9)的滑动凹槽(16)中，所述推杆(15)上还设置有滑套(17)。
4.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：所述支撑座(6)上设置有支撑座凹槽，所述支撑座凹槽两侧设置有L形的滑动轴(19)，所述滑动板(5)滑动设置在滑动轴(19)上，所述滑动板(5)上设置有滑动轴让位槽口(20);所述滑动轴(19)上设置有滑套(17)。
5.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：所述杂质分离装置还包括吹扫机构，所述吹扫机构包括设置在所述支撑座(6)上的具有内部空腔的气吹板及为所述气吹板提供正压力的空气压缩机;所述气吹板上设置有空气出口，所述气吹板和所述空气压缩机通过管路连通，所述气吹板设置在所述滑坡背面。
6.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：所述挤压块(9)与所述挤压板(8)的接触面呈弧形。
7.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：所述过滤侧板(4)、挤压板(8)及中心板(3)上设置有漏斗形的滤孔(18)。
8.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：所述过滤侧板(4)、挤压板(8)及中心板(3)上设置有钢丝网(25)。
9.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：所述中心板(3)、过滤侧板(4)、挤压板(8)、压块7)下表面、污泥供给装置侧壁及挡板(11)与杂质污泥的接触侧均涂有一层聚四氟乙烯。
10.根据权利要求2所述的一种城市污泥固体杂质分离机构，其特征在于：两个所述支撑座(6)上设置有支撑架(26)，所述支撑架(26)包括垂直部26-1)和固定在所述垂直部(26-1)两端的水平部(26-2)，所述水平部26-2两侧分别固定在两个所述支撑座(6)上，所述垂直部(26-1)与所述中心板(3)对应。
说明书
一种城市污泥固体杂质分离机构
技术领域
本发明涉及一种城市污泥固体杂质分离机构。
背景技术
目前，城市污泥的处理要经过杂质分离、脱水和收集等工序，随着经济发展和人们环保意识的提高，现在把经过处理的污泥再次利用，如制成建筑材料、制成肥料等，随着科技的发展，更甚者污泥中的重金属萃取技术也日新月异。但由于污泥中含水量高，通常在将城市污泥运输前先进行污泥的脱水和浓缩，以减轻污泥的重量，提高运输的效率、减小运输成本。但城市污泥中含有大量的杂质，这些杂质主要包括塑料袋、瓜子壳、菜叶、废纸、大沙粒等，给脱水和浓缩带来极大的不便，如不处理往往引起污泥处理系统中管道、水泵等的堵塞，影响污泥的处理速度、损坏设备。
发明内容
本发明所要解决的技术问题是提供一种可过滤除去污泥中杂质的城市污泥固体杂质分离机构。
为解决上述问题，本发明所采取的技术方案是：
一种城市污泥固体杂质分离机构，其关键技术在于：其包括盛装污泥的污泥过滤机构及挤压所述污泥过滤机构的污泥挤压机构，所述污泥过滤机构和所述污泥挤压机构通过钢丝绳连接，所述污泥过滤机构上设置有若干滤孔，所述污泥挤压机构下压对污泥进行挤压过滤，所述污泥挤压机构上升通过所述钢丝绳带动所述污泥过滤机构翻转使被压实的杂质自动转出。
作为本发明的进一步改进，所述污泥过滤机构包括中心板、两个转动设置在所述中心板两侧的过滤侧板及分别与两个所述过滤侧板转动连接的两个滑动板，两个所述滑动板分别滑动设置在两个支撑座上，两个所述过滤侧板、两个所述滑动板和两个所述支撑座分别关于所述中心板对称设置;
所述污泥挤压机构包括中空的压块、转动设置在所述压块两侧的两个挤压板和两个挤压块、驱动两个所述挤压块开合的开合驱动件及驱动所述压块上下运动的驱动机构;所述中心板和所述压块的四个角分别通过所述钢丝绳连接，所述钢丝绳上设置有翻板，所述钢丝绳被拉紧状态下，所述翻板与水平方向呈一定夹角;
所述污泥挤压机构向下挤压污泥过滤机构时，所述中心板、两个过滤侧板、两个挤压板、压块下表面、污泥供给装置侧壁及设置在两个所述支撑座之间的挡板共同组成挤压腔;所述挤压机构向上运动时，挤压机构拉动钢丝绳、钢丝绳带动污泥过滤机构向上运动，使翻板与同一侧的过滤侧板、滑动板共同组成不同坡度的滑坡使被压实的杂质下滑。
作为本发明的进一步改进，所述驱动件包括固定在所述压块内部的支撑块及设置在所述支撑块上的双杆液压缸，所述双杆液压缸的活塞头上设置有推杆，所述推杆滑动设置在所述挤压块的滑动凹槽中，所述推杆上还设置有滑套。
作为本发明的进一步改进，所述支撑座上设置有支撑座凹槽，所述支撑座凹槽两侧设置有L形的滑动轴，所述滑动板滑动设置在滑动轴上，所述滑动板上设置有滑动轴让位槽口;所述滑动轴上设置有滑套。
作为本发明的进一步改进，所述杂质分离装置还包括吹扫机构，所述吹扫机构包括设置在所述支撑座上的具有内部空腔的气吹板及为所述气吹板提供正压力的空气压缩机;所述气吹板上设置有空气出口，所述气吹板和所述空气压缩机通过管路连通，所述气吹板设置在所述滑坡背面。
作为本发明的进一步改进，所述挤压块与所述挤压板的接触面呈弧形。
作为本发明的进一步改进，所述过滤侧板、挤压板及中心板上设置有漏斗形的滤孔。
作为本发明的进一步改进，所述过滤侧板、挤压板及中心板上设置有钢丝网。
作为本发明的进一步改进，所述中心板、过滤侧板、挤压板、压块下表面、污泥供给装置侧壁及挡板与杂质污泥的接触侧均涂有一层聚四氟乙烯。
作为本发明的进一步改进，两个所述支撑座上设置有支撑架，所述支撑架包括垂直部和固定在所述垂直部两端的水平部，所述水平部两侧分别固定在两个所述支撑座上，所述垂直部与所述中心板对应。
采用上述技术方案所产生的有益效果在于：
本发明所述的城市污泥固体杂质分离机构，可通过污泥挤压机构挤压污泥过滤机构，使污泥杂质中的杂质与污泥快速分离，杂质被挤压后在挤压腔中被压实，被压实的杂质从翻板与过滤侧板、滑动板共同组成的不同坡度的滑坡上滑出。
设置有驱动件，驱动件和驱动机构按相适配的速度回程和下压，使挤压机构下压过程中，挤压块始终压紧挤压板使其与过滤侧板接触，在挤压过程中，保证污泥不从压紧挤压板和过滤侧板接触处流出。
