申请日2018.04.25
公开(公告)日2018.11.20
IPC分类号G01N33/18; B01D29/03
摘要
本实用新型公开了一种基于回差电路的污水自动检测系统，其结构包括控制板、支撑板、处理核心、移动轮、快速检测装置、数据端口、散热板、接收口、调节器，所述控制板底端外壁与支撑板表面嵌合，且连接线贯穿，所述调节器边缘贴合支撑板表面，本实用新型一种基于回差电路的污水自动检测系统，设有快速检测装置，首先通过水源接口接收污水，通过储水室将污水储存停留，由上下两端的气味检测器对污水中含有的氨气和硫化氢进行检测，且将数据通过传输线传输到外界，接着通过过滤网将污水中的污垢排出，通过污垢检测器将污垢检测，污水是否超标，使外部接收数据时效率快，能够快速处理得出相应数据，加强了设备的检测速度。
权利要求书

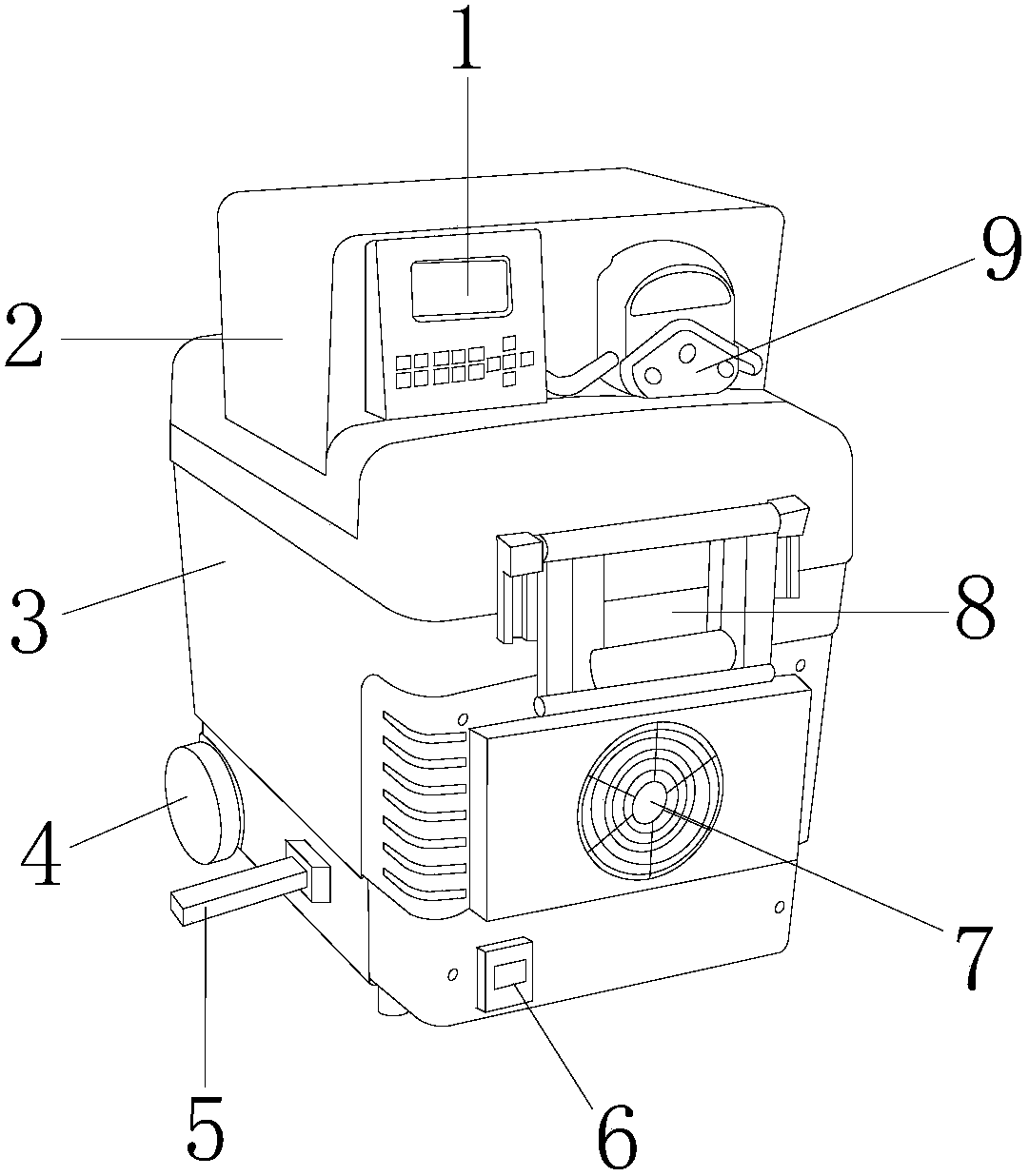

1.一种基于回差电路的污水自动检测系统，其结构包括控制板(1)、支撑板(2)、处理核心(3)、移动轮(4)、快速检测装置(5)、数据端口(6)、散热板(7)、接收口(8)、调节器(9)，所述控制板(1)底端外壁与支撑板(2)表面嵌合，且连接线贯穿，其特征在于：
所述调节器(9)边缘贴合支撑板(2)表面，通过螺杆贯穿旋紧，且两者螺纹相互啮合，所述支撑板(2)板壁厚度为2-3cm，底端左侧设有轴承杆与移动轮(4)侧面中部采用间隙配合方式活动连接，所述快速检测装置(5)右侧贯穿连接支撑板(2)左侧底端，所述数据端口(6)外壁与支撑板(2)底端表面边缘设有的方槽采用过盈配合方式活动连接，所述散热板(7)固定连接支撑板(2)中部，所述接收口(8)设在支撑板(2)中部且与散热板(7)相距2-3cm;
所述快速检测装置(5)由水源接口(501)、封盖(502)、储水室(503)、污垢检测器(504)、线源口(505)、过滤网(506)、传输线(507)、气味检测器(508)组成，所述水源接口(501)与封盖(502)左侧中部采用过盈配合方式活动连接，且两者紧密贴合，所述污垢检测器(504)侧面固定连接过滤网(506)，且过滤网(506)上下两端与封盖(502)左侧内壁嵌合，所述线源口(505)与传输线(507)采用电连接，所述传输线(507)贯穿气味检测器(508)内部，且与气味检测器(508)内部电源接受器采用电连接。
2.根据权利要求1所述的一种基于回差电路的污水自动检测系统，其特征在于：所述控制板(1)侧面外壁与支撑板(2)中部嵌合，且两者紧密贴合。
3.根据权利要求1所述的一种基于回差电路的污水自动检测系统，其特征在于：所述支撑板(2)板壁厚度为2-3cm，底端与移动轮(4)侧面中部采用间隙配合方式活动连接。
4.根据权利要求1所述的一种基于回差电路的污水自动检测系统，其特征在于：所述处理核心(3)外壁与支撑板(2)内壁设有的卡槽嵌合。
5.根据权利要求1所述的一种基于回差电路的污水自动检测系统，其特征在于：所述散热板(7)占用支撑板(2)底端面积的十分之二。
6.根据权利要求1所述的一种基于回差电路的污水自动检测系统，其特征在于：所述移动轮(4)共设有两个，且两者处于同一水平面上，两者相距7-8cm。
说明书
一种基于回差电路的污水自动检测系统
技术领域
本实用新型是一种基于回差电路的污水自动检测系统，属于污水检测设备领域。
背景技术
污水检测设备是用于监测室内外环境各项参数的仪器总称，通过对影响环境质量因素的代表值的测定，确定环境质量及其变化趋势。
现有技术公开了申请号为：CN201720844717.3的基于回差电路的污水自动检测系统，其结构包括设备基座、第一强排管回止阀、第二进出水管、第二强排管回止阀、进水口、连接管、弯管接头、出水口、不锈钢储水箱、第二排污泵接线端、第一排污泵接线端、液位计接线端、无线GPRS液位计、控制柜、密封圈、法兰盘、第一进出水管、第一进水管回止阀、连接软管、提升泵、凹槽、支撑架、第一杂物分离器、连接法兰盘、第一排污泵、第二进水管回止阀，本实用新型的有益效果，结构采用无线GPRS液位计，无线GPRS液位计上设有液位传感器，将液位传感器投入污水收集器内部，搭配外置天线，通过外置天线将液位传感器采集到数据传送给上位机来控制整套检查系统的运行，可实现远距离传输，但是其不足之处在于设备无法快速得出污水的质量，使内部处理设备快速处理得出数据，导致设备检测效率低。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种基于回差电路的污水自动检测系统，以解决设备无法快速得出污水的质量，使内部处理设备快速处理得出数据，导致设备检测效率低的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于回差电路的污水自动检测系统，其结构包括控制板、支撑板、处理核心、移动轮、快速检测装置、数据端口、散热板、接收口、调节器，所述控制板底端外壁与支撑板表面嵌合，且连接线贯穿，所述调节器边缘贴合支撑板表面，通过螺杆贯穿旋紧，且两者螺纹相互啮合，所述支撑板板壁厚度为2-3cm，底端左侧设有轴承杆与移动轮侧面中部采用间隙配合方式活动连接，所述快速检测装置右侧贯穿连接支撑板左侧底端，所述数据端口外壁与支撑板底端表面边缘设有的方槽采用过盈配合方式活动连接，所述散热板固定连接支撑板中部，所述接收口设在支撑板中部且与散热板相距2-3cm;所述快速检测装置由水源接口、封盖、储水室、污垢检测器、线源口、过滤网、传输线、气味检测器组成，所述水源接口与封盖左侧中部采用过盈配合方式活动连接，且两者紧密贴合，所述污垢检测器侧面固定连接过滤网，且过滤网上下两端与封盖左侧内壁嵌合，所述线源口与传输线采用电连接，所述传输线贯穿气味检测器内部，且与气味检测器内部电源接受器采用电连接。
进一步地，所述控制板侧面外壁与支撑板中部嵌合，且两者紧密贴合。
进一步地，所述支撑板板壁厚度为2-3cm，底端与移动轮侧面中部采用间隙配合方式活动连接。
进一步地，所述处理核心外壁与支撑板内壁设有的卡槽嵌合。
进一步地，所述散热板占用支撑板底端面积的十分之二。
进一步地，所述移动轮共设有两个，且两者处于同一水平面上，两者相距7-8cm。
有益效果
本实用新型一种基于回差电路的污水自动检测系统，设有快速检测装置，首先通过水源接口接收污水，通过储水室将污水储存停留，由上下两端的气味检测器对污水中含有的氨气和硫化氢进行检测，且将数据通过传输线传输到外界，接着通过过滤网将污水中的污垢排出，通过污垢检测器将污垢检测，污水是否超标，使外部接收数据时效率快，能够快速处理得出相应数据，加强了设备的检测速度。
