申请日2018.04.24
公开(公告)日2018.07.06
IPC分类号B01D36/04; C02F11/12
摘要
本实用新型公开了一种农业污水的净化过滤装置，包括沉淀池、过滤厢和干燥厢，沉淀池的侧边设有进水管.沉淀池的底平面的中间位置设有排泥泵，排泥泵的底端安装有螺旋传动器、螺旋传动器的侧边安装有传动电机，所述的干燥厢位于沉淀池的下方，螺旋传动器的底端与干燥厢相连接，所述的沉淀池的右侧下端安装有进水泵，进水泵的出水端安装有导管，所述的过滤厢位于沉淀池的右侧，导管的末端与过滤厢相连接，过滤厢的顶端的侧边设有投料口，过滤厢的内部自上而下依次设有沙粒层、硅藻层和活性炭层，过滤厢的底端设有设有两个积水腔，积水腔的底端均设有出水管;本实用新型的有益效果是：净化效果彻底、节约资源、减少资源浪费。
权利要求书

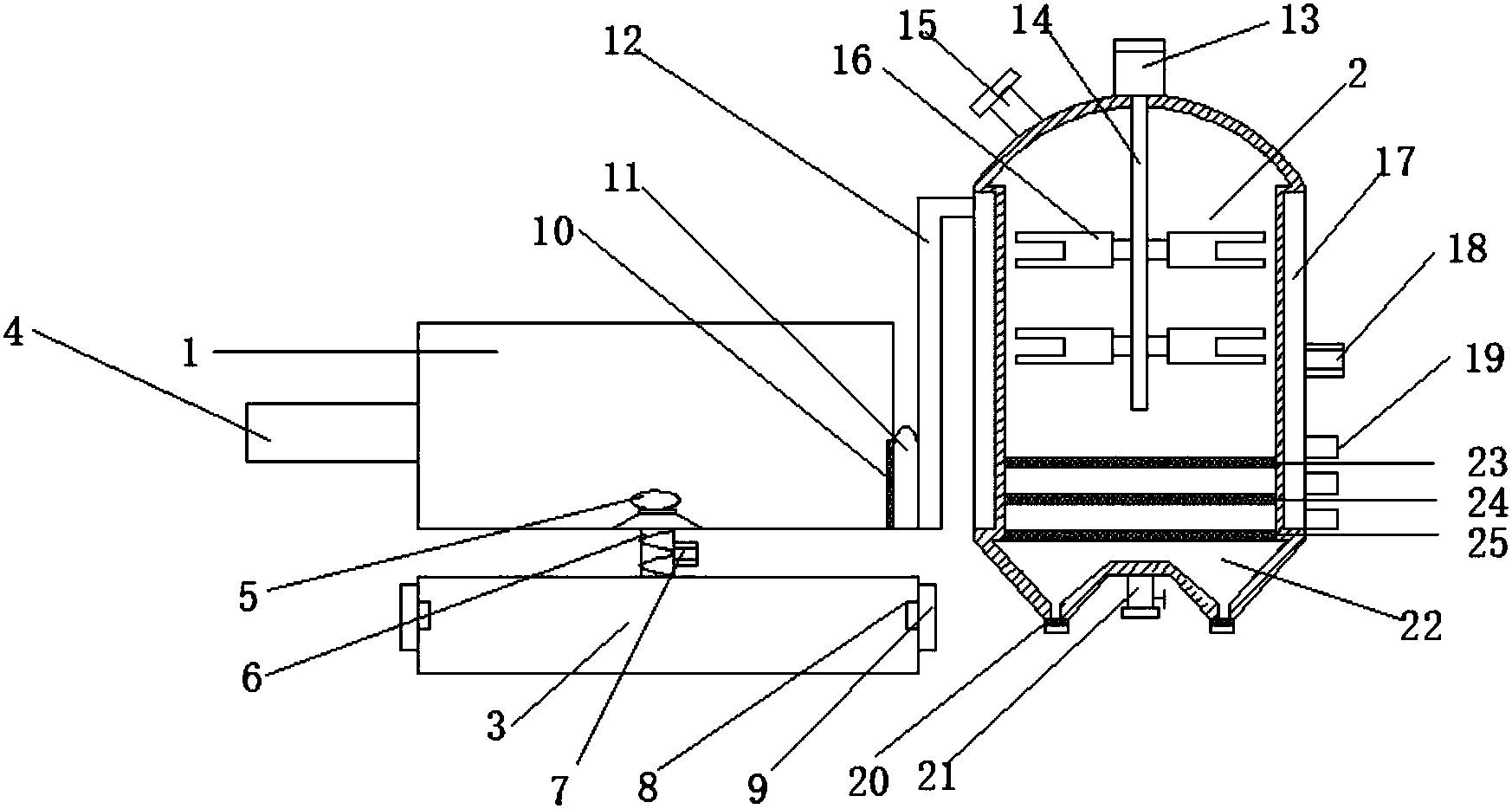

1.一种农业污水的净化过滤装置，包括沉淀池(1)、过滤厢(2)和干燥厢(3)，其特征在于，沉淀池(1)的侧边设有进水管(4)，沉淀池(1)的底平面的中间位置设有排泥泵(5)，排泥泵(5)的底端安装有螺旋传动器(6)、螺旋传动器(6)的侧边安装有传动电机(7)，所述的干燥厢(3)位于沉淀池(1)的下方，螺旋传动器(6)的底端与干燥厢(3)相连接，干燥厢(3)得左右侧边均安装有升温电源(9)，干燥厢(3)左右两侧的内壁均安装有升温器(8)，所述的沉淀池(1)的右侧下端安装有进水泵(11)，进水泵(11)的出水端安装有导管(12)，所述的过滤厢(2)位于沉淀池(1)的右侧，导管(12)的末端与过滤厢(2)相连接，过滤厢(2)的顶端安装有旋转电机(13)，旋转电机(13)的底端安装有转轴(14)，转轴(14)上等距的安装有两对搅拌杆(16)，过滤厢(2)的顶端的侧边设有投料口(15)，过滤厢(2)的外表面设有回收压滤腔(17)，回收压滤腔(17)的右侧安装有压滤减速电机(18)，回收压滤腔(17)的后侧设有压滤出料口(21)，过滤厢(2)的内部自上而下依次设有沙粒层(23)、硅藻层(24)和活性炭层(25)，所述的沙粒层(23)、硅藻层(24)和活性炭层(25)的侧边均设有相应的排杂管(19)，过滤厢(2)的底端设有设有两个积水腔(22)，积水腔(22)的底端均设有出水管(20)。
2.根据权利要求1所述的农业污水的净化过滤装置，其特征在于，所述的进水泵(11)的入水端设有滤网(10)。
3.根据权利要求1所述的农业污水的净化过滤装置，其特征在于，所述的排杂管(19)以及出水管(20)上均设有阀门。
4.根据权利要求1所述的农业污水的净化过滤装置，其特征在于，所述的回收压滤腔(17)设有若干滤盘。
5.根据权利要求1所述的农业污水的净化过滤装置，其特征在于，所述的进水管(4)内设有砂石过滤网。
说明书
一种农业污水的净化过滤装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种农业污水的净化过滤装置。
背景技术
近年来，随着工业的发展和人口的增长，水污染情况越来越严重。尤其是工业废水、城市生活污水、农田的肥料和农药通过点源或非点源的形式进入河流湖泊造成水体污染。农药残留的氮、磷等成分又会对水质造成重大的污染，造成藻类植物大量生成，破坏生态平衡，因此需要对其进行过滤;同时污水的泥浆中往往存在大量的有机土壤，存在可回收利用的价值。现有的污水过滤装置往往在过滤中流失了大量的可利用资源，同时净化材料未充分反应部分也无法循环利用。
实用新型内容
本实用新型的目的在于提供一种农业污水的净化过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种农业污水的净化过滤装置，包括沉淀池、过滤厢和干燥厢，沉淀池的侧边设有进水管，沉淀池的底平面的中间位置设有排泥泵，排泥泵的底端安装有螺旋传动器、螺旋传动器的侧边安装有传动电机，所述的干燥厢位于沉淀池的下方，螺旋传动器的底端与干燥厢相连接，干燥厢得左右侧边均安装有升温电源，干燥厢左右两侧的内壁均安装有升温器，所述的沉淀池的右侧下端安装有进水泵，进水泵的出水端安装有导管，所述的过滤厢位于沉淀池的右侧，导管的末端与过滤厢相连接，过滤厢的顶端安装有旋转电机，旋转电机的底端安装有转轴，转轴上等距的安装有两对搅拌杆，过滤厢的顶端的侧边设有投料口，过滤厢的外表面设有回收压滤腔，回收压滤腔的右侧安装有压滤减速电机，回收压滤腔的后侧设有压滤出料口，过滤厢的内部自上而下依次设有沙粒层、硅藻层和活性炭层，所述的沙粒层、硅藻层和活性炭层的侧边均设有相应的排杂管，过滤厢的底端设有设有两个积水腔，积水腔的底端均设有出水管。
作为本实用新型进一步的方案：所述的进水泵的入水端设有滤网。
作为本实用新型进一步的方案：所述的排杂管以及出水管上均设有阀门。
作为本实用新型进一步的方案：所述的回收压滤腔设有若干滤盘。
作为本实用新型再进一步的方案：所述的进水管内设有砂石过滤网。
与现有技术相比，本实用新型的有益效果是：本实用新型的用于农用污水的处理系统实现了粉末净化剂对废水的净化及过滤层的多层吸附，同时多可利用的有机土壤以及未充分反应的净化剂的再回收利用;净化效果彻底、节约资源、减少资源浪费。
