申请日2018.04.25
公开(公告)日2018.12.21
IPC分类号E04H17/14; E04H17/20
摘要
本实用新型公开了一种污水处理站外围用可调节护栏，包括伸缩支杆和护栏主体，所述伸缩支杆两两之间安装有护栏主体，所述护栏主体包括顶杆和底杆，且顶杆和底杆长度相等，相互平行，所述顶杆和底杆之间等距离固定连接有伸缩栏杆，且伸缩栏杆与顶杆和底杆相互垂直，所述顶杆的两端均设置有第一固定块，且第一固定块的两侧对称设置有弹性卡块，所述底杆的两端均设置有第二固定块。本实用新型由伸缩支杆和护栏主体两部分组成，现场组装十分快速和便捷，且组装方式简单，同时伸缩支杆和护栏主体均可进行伸缩，能够在运输途中减小占用空间，降低运输成本，且能够调节护栏的高度，适宜推广使用。
权利要求书

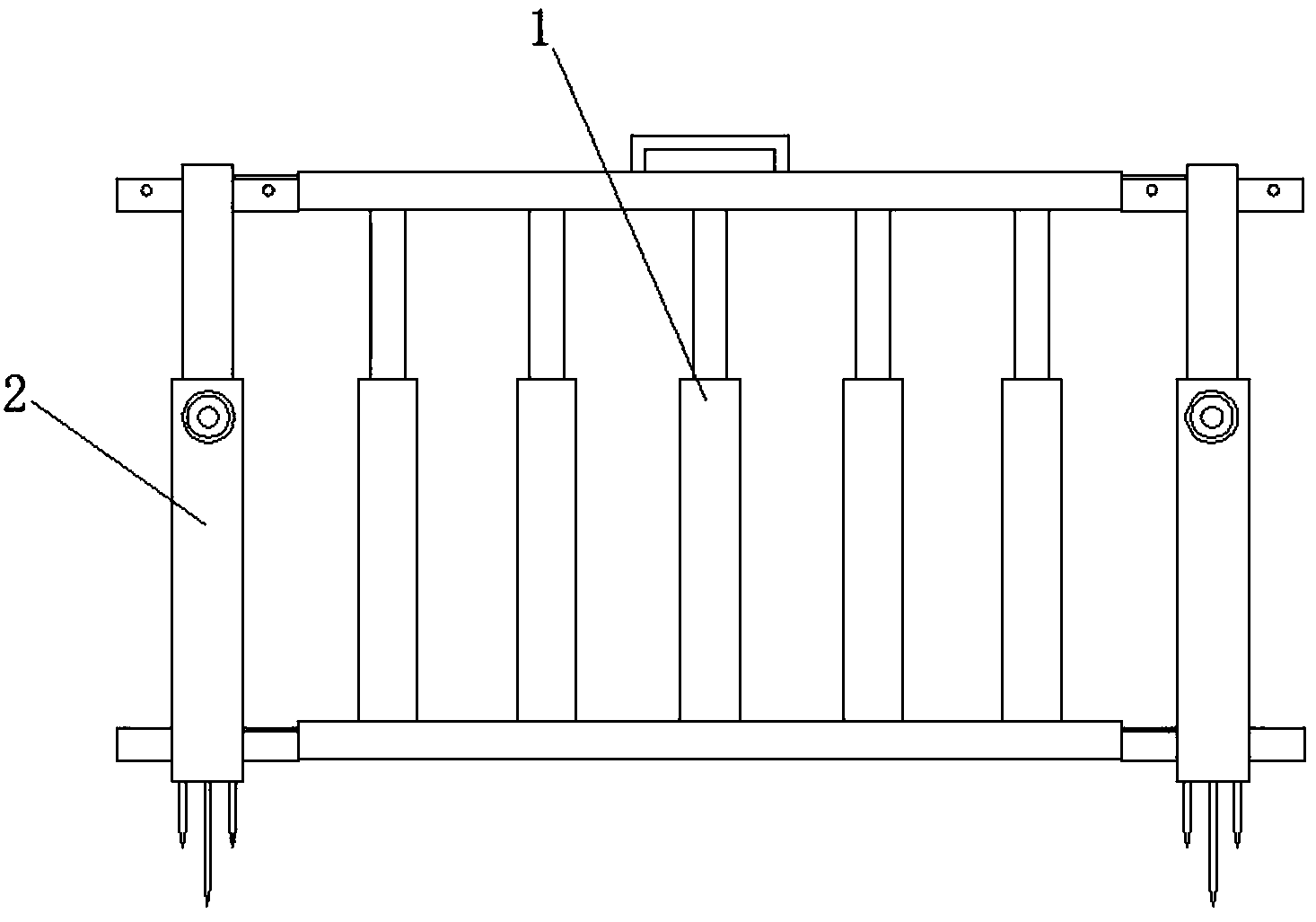

1.一种污水处理站外围用可调节护栏，包括伸缩支杆(2)和护栏主体(1)，其特征在于，所述伸缩支杆(2)两两之间安装有护栏主体(1)，所述护栏主体(1)包括顶杆(19)和底杆(3)，且顶杆(19)和底杆(3)长度相等，相互平行，所述顶杆(19)和底杆(3)之间等距离固定连接有伸缩栏杆(4)，且伸缩栏杆(4)与顶杆(19)和底杆(3)相互垂直，所述顶杆(19)的两端均设置有第一固定块(7)，且第一固定块(7)的两侧对称设置有弹性卡块(8)，所述底杆(3)的两端均设置有第二固定块(5)，且第二固定块(5)的下侧等距离设置有固定插槽(6)，所述伸缩支杆(2)包括第一支杆(10)和第二支杆(11)，所述第一支杆(10)的内部中空，且一端设置为开口，所述第二支杆(11)通过第一支杆(10)的开口与其活动连接，所述第二支杆(11)远离第一支杆(10)的一端两侧均固定设置有第一支撑块(12)，且第一支撑块(12)上设置有第一U形插槽(13)，第一U形插槽(13)的两侧壁对称设置有卡孔(14)，所述第一支杆(10)远离第二支杆(11)的一端两侧均固定设置有第二支撑块(15)，所述第二支撑块(15)上设置有第二U形插槽(16)，且第二U形插槽(16)的底部等距离设置有对接插柱(17)。
2.根据权利要求1所述的一种污水处理站外围用可调节护栏，其特征在于，所述顶杆(19)的上侧中部固定设置有提拉把手(9)。
3.根据权利要求1所述的一种污水处理站外围用可调节护栏，其特征在于，所述第一支杆(10)远离第二支杆(11)的一端固定设置有定位插柱(18)。
4.根据权利要求1所述的一种污水处理站外围用可调节护栏，其特征在于，所述第一支杆(10)位于与第二支杆(11)的连接处安装有调节螺栓(20)。
5.根据权利要求1所述的一种污水处理站外围用可调节护栏，其特征在于，所述第一支撑块(12)对接在第一U形插槽(13)中，且弹性卡块(8)卡接在卡孔(14)中，所述第二支撑块(15)对接在第二U形插槽(16)内，且对接插柱(17)插入固定插槽(6)中。
6.根据权利要求4所述的一种污水处理站外围用可调节护栏，其特征在于，所述调节螺栓(20)位于第一支杆(10)外的一端焊接有星形把手，且星形把手上包裹有防滑橡胶套。
说明书
一种污水处理站外围用可调节护栏
技术领域
本实用新型涉及污水处理用具技术领域，尤其涉及一种污水处理站外围用可调节护栏。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。过去几年，污水处理行业的产业能力发生了质的变化，这个质的变化主要由两个方面，一是污水处理厂的数目在快速增加，二是整体的处理能力在快速地增加。约有3000多座污水处理厂，工业废水排放达标量2011年是540亿吨，2012年会突破760亿吨。量的变化在一定程度上也引起了质的变化。通过研究美国及其他发达国家城镇水务的发展进程、技术标准、治理水平、监管制度等可以发现我国虽然具备了大规模污水处理能力，但是仅仅体现在量上，在治理的水平等质量方面依然存在较大的提升空间。例如污水处理中的膜处理技术、污泥处理、再生水利用等。我国若要在质量上追上与其他发达国家的差距，需要在污水处理的监管机制、投融资机制以及处理各环节产业链上加大投入力度，从而提高城镇污水处理的总体水平，有效控制水污染。
在进行污水处理时，一般建设污水处理站，在污水处理站外围配套设计有园林绿化，围绕污水处理站设置有防护栏用于保护污水处理站，而现有的护栏大多不可调节，一般为通过最小单元的配件现场搭建，使用起来十分不便，耗时耗力，无法满足使用者的使用需求，为此我们设计出一种污水处理站外围用可调节护栏，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理站外围用可调节护栏。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理站外围用可调节护栏，包括伸缩支杆和护栏主体，所述伸缩支杆两两之间安装有护栏主体，所述护栏主体包括顶杆和底杆，且顶杆和底杆长度相等，相互平行，所述顶杆和底杆之间等距离固定连接有伸缩栏杆，且伸缩栏杆与顶杆和底杆相互垂直，所述顶杆的两端均设置有第一固定块，且第一固定块的两侧对称设置有弹性卡块，所述底杆的两端均设置有第二固定块，且第二固定块的下侧等距离设置有固定插槽，所述伸缩支杆包括第一支杆和第二支杆，所述第一支杆的内部中空，且一端设置为开口，所述第二支杆通过第一支杆的开口与其活动连接，所述第二支杆远离第一支杆的一端两侧均固定设置有第一支撑块，且第一支撑块上设置有第一U形插槽，第一U形插槽的两侧壁对称设置有卡孔，所述第一支杆远离第二支杆的一端两侧均固定设置有第二支撑块，所述第二支撑块上设置有第二U形插槽，且第二U形插槽的底部等距离设置有对接插柱。
优选的，所述顶杆的上侧中部固定设置有提拉把手。
优选的，所述第一支杆远离第二支杆的一端固定设置有定位插柱。
优选的，所述第一支杆位于与第二支杆的连接处安装有调节螺栓。
优选的，所述第一支撑块对接在第一U形插槽中，且弹性卡块卡接在卡孔中，所述第二支撑块对接在第二U形插槽内，且对接插柱插入固定插槽中。
优选的，所述调节螺栓位于第一支杆外的一端焊接有星形把手，且星形把手上包裹有防滑橡胶套。
与现有技术相比，本实用新型的有益效果是：本实用新型由伸缩支杆和护栏主体两部分组成，现场组装十分快速和便捷，且组装方式简单，同时伸缩支杆和护栏主体均可进行伸缩，能够在运输途中减小占用空间，降低运输成本，且能够调节护栏的高度，适宜推广使用。
