申请日2018.04.25
公开(公告)日2018.12.18
IPC分类号C02F1/52
摘要
本实用新型公开了一种污水处理用淤泥清除装置，包括箱体、浮板和底板，所述箱体左侧的上部开设有进水口，所述箱体顶部的右端开设有注药口，所述箱体左侧的中端固定连接有横板，所述箱体右侧的下部固定连接有水泵固定板，所述水泵固定板的顶部固定安装有水泵，所述水泵的出水口固定连接有水管。本实用新型通过箱体顶部的右端开设有注药口，通过水泵的吸水口固定连接有软管，通过软管位于箱体内腔的一端贯穿浮板并延伸至浮板的底部，再通过箱体的底部开设有沉淀槽，且沉淀槽的底部开设有排污口，解决了现在的污水处理装置不能对污水中的淤泥进行清除，长时间使用会引起水管的堵塞，影响污水处理效率的问题。
权利要求书

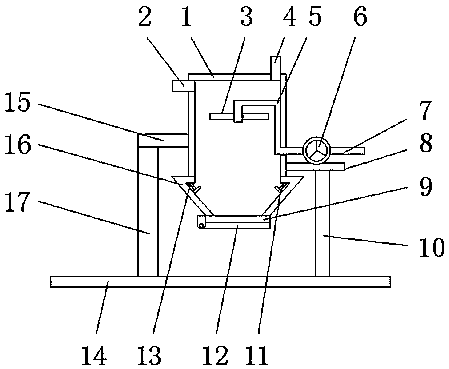

1.一种污水处理用淤泥清除装置，包括箱体(1)、浮板(3)和底板(14)，其特征在于：所述箱体(1)左侧的上部开设有进水口(2)，所述箱体(1)顶部的右端开设有注药口(4)，所述箱体(1)左侧的中端固定连接有横板(15)，所述箱体(1)右侧的下部固定连接有水泵固定板(8)，所述水泵固定板(8)的顶部固定安装有水泵(6)，所述水泵(6)的出水口固定连接有水管(7)，所述水泵(6)的吸水口固定连接有软管(5)，所述软管(5)贯穿箱体(1)右侧的下部并延伸至箱体(1)的内腔，所述软管(5)位于箱体(1)内腔的一端贯穿浮板(3)并延伸至浮板(3)的底部，所述箱体(1)的底部开设有沉淀槽(16)，所述沉淀槽(16)的底部开设有排污口(9)，所述沉淀槽(16)内腔顶部的两端均固定连接有电动伸缩杆(13)，所述底板(14)顶部的左端固定连接有第二支撑柱(17)，所述底板(14)顶部的右端固定连接有第一支撑柱(10)。
2.根据权利要求1所述的一种污水处理用淤泥清除装置，其特征在于：所述电动伸缩杆(13)的底部固定连接有推板(11)，所述推板(11)与沉淀槽(16)的内表面活动连接。
3.根据权利要求1所述的一种污水处理用淤泥清除装置，其特征在于：所述排污口(9)的左端通过合页活动连接有盖板(12)。
4.根据权利要求1所述的一种污水处理用淤泥清除装置，其特征在于：所述第二支撑柱(17)与横板(15)底部的左端固定连接，且第一支撑柱(10)的顶部与水泵固定板(8)固定连接。
说明书
一种污水处理用淤泥清除装置
技术领域
本实用新型涉及淤泥清除设备技术领域，具体为一种污水处理用淤泥清除装置。
背景技术
污水处理设备能有效处理城区的生活污水、工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，按照来源分类，污水分为生活水污染和工业水污染，工业水污染中例如塑料回收厂的污水，包含大量的淤泥，但现在的污水处理装置不能对污水中的淤泥进行清除，长时间使用会引起水管的堵塞，影响污水处理效率，为此，我们提出一种污水处理用淤泥清除装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用淤泥清除装置，具备对污水中的淤泥进行清除的优点，解决了现在的污水处理装置不能对污水中的淤泥进行清除，长时间使用会引起水管的堵塞，影响污水处理效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用淤泥清除装置，包括箱体、浮板和底板，所述箱体左侧的上部开设有进水口，所述箱体顶部的右端开设有注药口，所述箱体左侧的中端固定连接有横板，所述箱体右侧的下部固定连接有水泵固定板，所述水泵固定板的顶部固定安装有水泵，所述水泵的出水口固定连接有水管，所述水泵的吸水口固定连接有软管，所述软管贯穿箱体右侧的下部并延伸至箱体的内腔，所述软管位于箱体内腔的一端贯穿浮板并延伸至浮板的底部，所述箱体的底部开设有沉淀槽，所述沉淀槽的底部开设有排污口，所述沉淀槽内腔顶部的两端均固定连接有电动伸缩杆，所述底板顶部的左端固定连接有第二支撑柱，所述底板顶部的右端固定连接有第一支撑柱。
优选的，所述电动伸缩杆的底部固定连接有推板，所述推板与沉淀槽的内表面活动连接。
优选的，所述排污口的左端通过合页活动连接有盖板。
优选的，所述第二支撑柱与横板底部的左端固定连接，且第一支撑柱的顶部与水泵固定板固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型在箱体顶部的右端开设有注药口，利用注药口对箱体内注入化学药剂，通过化学反应使污水中的淤泥快速沉淀，通过水泵的吸水口固定连接有软管，且软管贯穿箱体右侧的下部并延伸至箱体的内腔，使得水泵可以通过软管将箱体内的水吸出，通过软管位于箱体内腔的一端贯穿浮板并延伸至浮板的底部，利用浮板将软管浮起，保证水泵通过软管在吸水时不会将底下的淤泥吸出，再通过箱体的底部开设有沉淀槽，且沉淀槽的底部开设有排污口，利用沉淀槽聚集淤泥，然后通过排污口将淤泥排出，解决了现在的污水处理装置不能对污水中的淤泥进行清除，长时间使用会引起水管的堵塞，影响污水处理效率的问题。
2、本实用新型在电动伸缩杆的底部固定连接有推板，推板与沉淀槽的内表面活动连接，利用电动伸缩杆的升缩使得推板在沉淀槽的内表面来回移动，可以在淤泥太多无法从排污口自动排出时起到推动作用，保证沉淀槽内的淤泥可以被彻底清除，再通过排污口的左端通过合页活动连接有盖板，利用盖板保证在沉淀过程中保证污水不会从排污口流出。
