申请日2018.04.25
公开(公告)日2018.12.18
IPC分类号C02F9/10
摘要
本实用新型公开了一种循环过滤的污水过滤装置，包括过滤箱，所述过滤箱底部的两侧均固定连接有支腿，所述过滤箱顶部的左侧连通有污水管，所述过滤箱内壁的一侧从上至下依次固定连接有纤维过滤网、海绵过滤网和活性炭过滤网。本实用新型通过设置纤维过滤网、海绵过滤网、活性炭过滤网、分流箱、隔板、分流孔、收集箱、挡板、导热块、加热管、加热丝、排水管、排水阀、抽水管、抽水泵、支架、出水管、防滑垫和控制器相互配合，达到了循环过滤的优点，解决了现有的污水过滤装置不具有循环过滤功能的问题，使污水在过滤时，能够达到对污水循环过滤，保证了污水过滤的效果，保护了环境，从而提高了污水过滤装置的实用性。
权利要求书

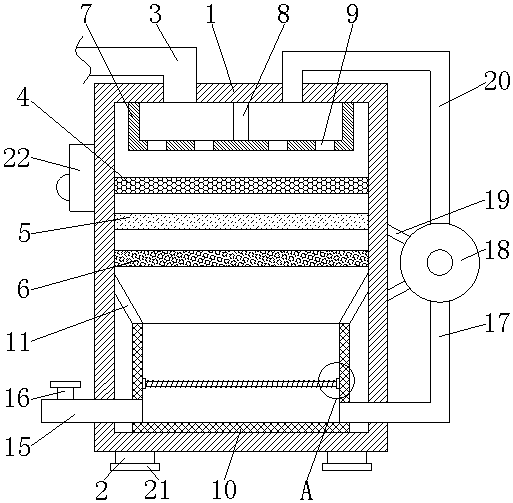

1.一种循环过滤的污水过滤装置，包括过滤箱(1)，其特征在于：所述过滤箱(1)底部的两侧均固定连接有支腿(2)，所述过滤箱(1)顶部的左侧连通有污水管(3)，所述过滤箱(1)内壁的一侧从上至下依次固定连接有纤维过滤网(4)、海绵过滤网(5)和活性炭过滤网(6)，所述纤维过滤网(4)的底部位于海绵过滤网(5)的顶部，所述海绵过滤网(5)的底部位于活性炭过滤网(6)的顶部，所述过滤箱(1)内壁的顶部固定连接有分流箱(7)，所述分流箱(7)内壁底部的中心处固定连接有隔板(8)，所述隔板(8)的顶部与过滤箱(1)内壁顶部的中心处固定连接，所述分流箱(7)的底部开设有分流孔(9)，所述过滤箱(1)内壁底部的中心处固定连接有收集箱(10)，所述收集箱(10)顶部的两侧均固定连接有挡板(11)，所述挡板(11)远离收集箱(10)的一端与过滤箱(1)的内壁固定连接，所述收集箱(10)内壁的两侧均固定连接有导热块(12)，且两个导热块(12)相对应的一侧固定连接有加热管(13)，所述加热管(13)的表面套设有加热丝(14)，所述加热丝(14)的两端均与导热块(12)的一侧固定连接，所述收集箱(10)左侧的底部连通有排水管(15)，所述排水管(15)的左侧贯穿至过滤箱(1)的外部，所述排水管(15)顶部的左侧设置有排水阀(16)，所述收集箱(10)右侧的底部连通有抽水管(17)，所述抽水管(17)远离收集箱(10)的一端贯穿至过滤箱(1)的外部并连通有抽水泵(18)，所述抽水泵(18)左侧的顶部和底部均固定连接有支架(19)，所述支架(19)的左侧与过滤箱(1)的右侧固定连接，所述抽水泵(18)的顶部连通有出水管(20)，所述出水管(20)远离抽水泵(18)的一端与过滤箱(1)顶部的右侧连通。
2.根据权利要求1所述的一种循环过滤的污水过滤装置，其特征在于：所述分流孔(9)的数量为四个，且四个分流孔(9)均开设在分流箱(7)的底部。
3.根据权利要求1所述的一种循环过滤的污水过滤装置，其特征在于：所述支腿(2)的底部固定连接有防滑垫(21)，所述防滑垫(21)的底部设置有防滑纹。
4.根据权利要求1所述的一种循环过滤的污水过滤装置，其特征在于：所述过滤箱(1)左侧的顶部固定连接有控制器(22)，所述控制器(22)分别与加热管(13)、加热丝(14)和抽水泵(18)电性连接，所述控制器(22)的型号为MAM-200。
说明书
一种循环过滤的污水过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种循环过滤的污水过滤装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在污水进行过滤时，需要用到污水过滤装置，以便于过滤污水时使用，目前现有的污水过滤装置，不具有循环过滤的功能，使污水在过滤时，导致污水过滤效果不理想，不能对污水进行循环过滤，而排出的污水，容易造成环境污染，从而降低了污水过滤装置的实用性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种循环过滤的污水过滤装置，具备循环过滤的优点，解决了现有的污水过滤装置不具有循环过滤功能的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种循环过滤的污水过滤装置，包括过滤箱，所述过滤箱底部的两侧均固定连接有支腿，所述过滤箱顶部的左侧连通有污水管，所述过滤箱内壁的一侧从上至下依次固定连接有纤维过滤网、海绵过滤网和活性炭过滤网，所述纤维过滤网的底部位于海绵过滤网的顶部，所述海绵过滤网的底部位于活性炭过滤网的顶部，所述过滤箱内壁的顶部固定连接有分流箱，所述分流箱内壁底部的中心处固定连接有隔板，所述隔板的顶部与过滤箱内壁顶部的中心处固定连接，所述分流箱的底部开设有分流孔，所述过滤箱内壁底部的中心处固定连接有收集箱，所述收集箱顶部的两侧均固定连接有挡板，所述挡板远离收集箱的一端与过滤箱的内壁固定连接，所述收集箱内壁的两侧均固定连接有导热块，且两个导热块相对应的一侧固定连接有加热管，所述加热管的表面套设有加热丝，所述加热丝的两端均与导热块的一侧固定连接，所述收集箱左侧的底部连通有排水管，所述排水管的左侧贯穿至过滤箱的外部，所述排水管顶部的左侧设置有排水阀，所述收集箱右侧的底部连通有抽水管，所述抽水管远离收集箱的一端贯穿至过滤箱的外部并连通有抽水泵，所述抽水泵左侧的顶部和底部均固定连接有支架，所述支架的左侧与过滤箱的右侧固定连接，所述抽水泵的顶部连通有出水管，所述出水管远离抽水泵的一端与过滤箱顶部的右侧连通。
优选的，所述分流孔的数量为四个，且四个分流孔均开设在分流箱的底部。
优选的，所述支腿的底部固定连接有防滑垫，所述防滑垫的底部设置有防滑纹。
优选的，所述过滤箱左侧的顶部固定连接有控制器，所述控制器分别与加热管、加热丝和抽水泵电性连接，所述控制器的型号为MAM-200。
(三)有益效果
与现有技术相比，本实用新型提供了一种循环过滤的污水过滤装置，具备以下有益效果：
1、本实用新型通过设置纤维过滤网、海绵过滤网、活性炭过滤网、分流箱、隔板、分流孔、收集箱、挡板、导热块、加热管、加热丝、排水管、排水阀、抽水管、抽水泵、支架、出水管、防滑垫和控制器相互配合，达到了循环过滤的优点，解决了现有的污水过滤装置不具有循环过滤功能的问题，使污水在过滤时，能够达到对污水循环过滤，保证了污水过滤的效果，保护了环境，从而提高了污水过滤装置的实用性。
2、本实用新型通过设置纤维过滤网、海绵过滤网和活性炭过滤网，达到了过滤效果好的作用，解决了现有的污水过滤装置过滤效果不佳的问题，通过设置挡板，起到防止水流出收集箱外的作用，解决了水流出收集箱外，造成污染的问题，通过设置支架，对抽水泵起到使用时稳定的作用，解决了抽水泵在使用时出现滑动的问题，通过设置防滑垫，对支腿起到防滑的作用，解决了支腿在使用时出现滑动，造成过滤箱出现滑动的问题。
