湿式静电除尘器废水回收技术

　　5.根据权利要求4所述的一种湿式静电除尘器废水回收装置，其特征在于：所述第二缓冲板包括向所述沉淀池底部倾斜的第一平板和第二平板，所述第一平板和所述第二平板的一端固定连接。

　　6.根据权利要求5所述的一种湿式静电除尘器废水回收装置，其特征在于：所述第一平板和所述第二平板与所述沉淀池的内壁之间设有排水板，所述排水板上设有排水孔。

　　说明书

　　一种湿式静电除尘器废水回收装置

　　技术领域

　　本实用新型涉及废水处理技术领域，尤其涉及一种湿式静电除尘器废水回收装置。

　　背景技术

　　湿式静电除尘器是一种用来处理含湿气体的高压静电除尘设备，主要用来除去含湿气体中的尘、酸雾、水滴、气溶胶、臭味、PM2.5等有害物质，是治理大气粉尘污染的理想设备。湿式电除尘器通常简称WESP，与干式电除尘器的除尘基本原理相同，要经历荷电、收集、清灰三个阶段。在火力发电厂中，湿式电除尘器被广泛用在湿法脱硫后的烟气净化。湿式静电除尘器的清灰过程主要靠水喷淋将阳极板上附着的灰尘冲刷下来，为节约水资源，湿电喷淋水循环使用，但为控制水系统中各污染物浓度过高，排水须经处理后使用。湿电水循环系统排出的废水主要含有SS、氯根、硫酸根等污染物，由于SS高达2000以上，废水需处理后才能外排或重新利用，一般的废水回收装置包括加药装置，加药装置的药与废水混合不均。

　　实用新型内容

　　为解决上述技术问题，本实用新型提供一种湿式静电除尘器废水回收装置。

　　本实用新型采用如下技术方案：

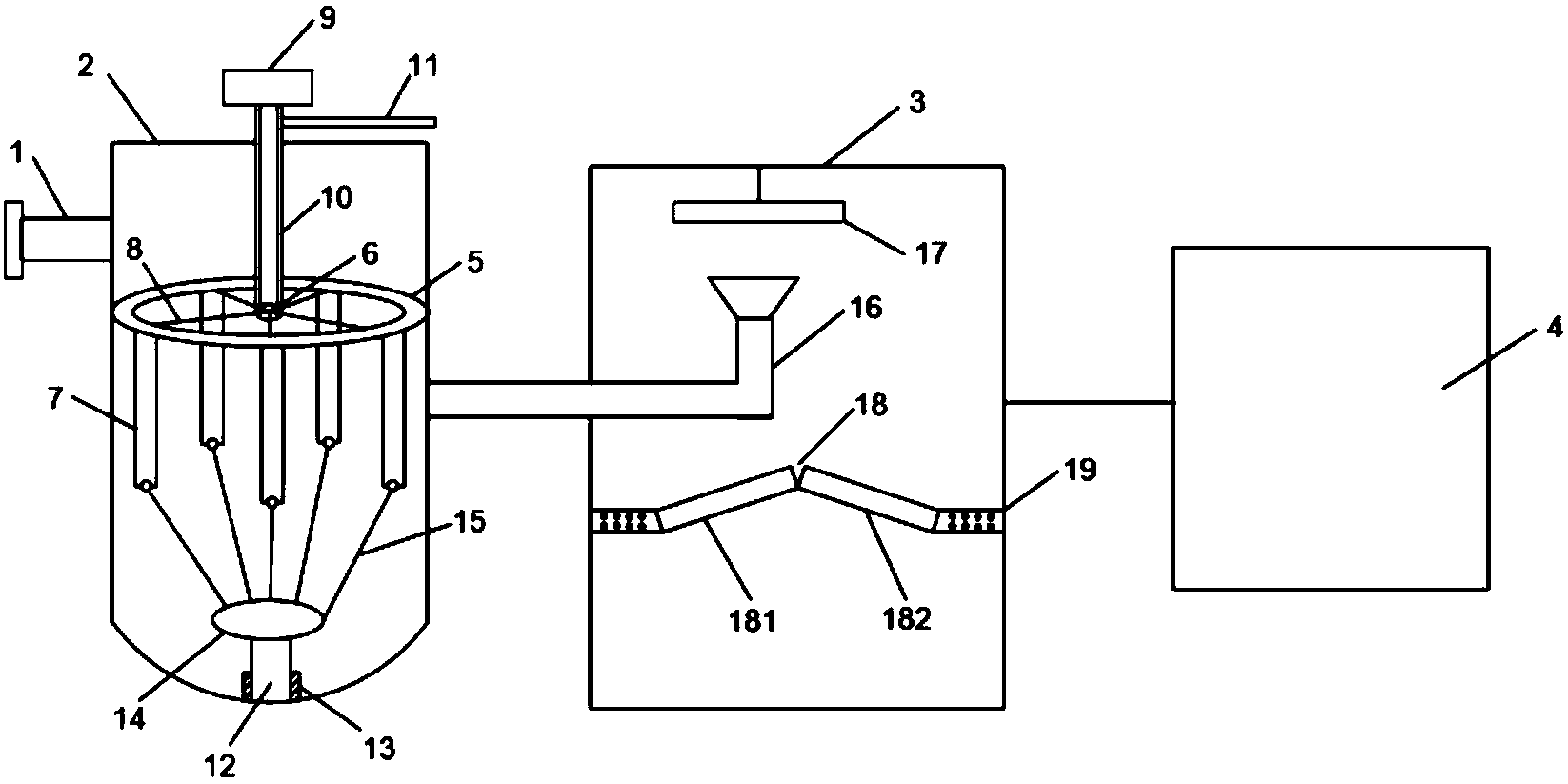

　　一种湿式静电除尘器废水回收装置，包括废水排入口、加药装置、沉淀池以及清水池，所述加药装置内设有加药盘管，所述加药盘管的中心处设有一转轴，所述加药盘管的底部设有若干沿其周向均匀分布的加药管，所述转轴与所述加药管之间采用连接管连接，所述连接管与所述加药管连通，所述加药装置的外侧设有驱动电机，所述驱动电机的输出轴与所述转轴连接并驱动所述转轴转动，所述转轴的外壁上设有一套管，所述套管与所述连接管连通，所述套管上设有加药口。

　　优选的，所述加药装置的底部设有一可转动的连接轴，所述连接轴设置在一轴套内，所述轴套与所述加药装置的底部固定连接，所述连接轴上设有一转盘，所述转盘的边缘处设有若干沿其周向均匀分布的连接杆，所述连接杆的一端与所述加药管的底部铰接连接，每个所述连接杆上均设有桨叶。

　　优选的，所述加药管的内壁设有加热电阻丝。

　　优选的，所述沉淀池内设有缓冲装置，所述缓冲装置包括设置在所述加药装置与所述沉淀池之间的L形排水管，所述L形排水管的上方设有第一缓冲板，下方设有第二缓冲板。

　　优选的，所述第二缓冲板包括向所述沉淀池底部倾斜的第一平板和第二平板，所述第一平板和所述第二平板的一端固定连接。

　　优选的，所述第一平板和所述第二平板与所述沉淀池的内壁之间设有排水板，所述排水板上设有排水孔。

　　本实用新型具有以下有益效果:本实用新型的废水回收装置包括加药装置，并且在假药的同时可以使得药与污水混合均匀，提高了废水的处理效果，同时还可以防止排入沉淀池内的水将沉淀在底部的杂质再次反冲。
