申请日2018.04.25
公开(公告)日2018.12.14
IPC分类号F23G7/06
摘要
本实用新型公开了一种污水站沼气回收燃烧装置，其结构包括固定环、喷射头、UV电眼、点火变压器、连接器、风压开关、风机、连接电缆、控制盒、固定贴板、固定螺栓、安装板、燃烧装置体、扣块，固定环左侧与燃烧装置体右侧相连接，点火变压器内侧安装于燃烧装置体外侧，启动燃烧装置体，UV电眼与点火变压器进行工作，产生火焰，风机的工作将火焰由喷火管道喷射出去，在喷射的过程中，导热板受热将热量传递给热膨胀块，热膨胀块受热膨胀，与按钮发生接触，触发控制器进行工作，控制器控制喷枪将助燃液腔内的助燃液喷射出去，起到助燃的效果，装置内部设有自动喷射助燃液的结构，有助于提高便利性，防止对沼气回收工作造成影响。
权利要求书

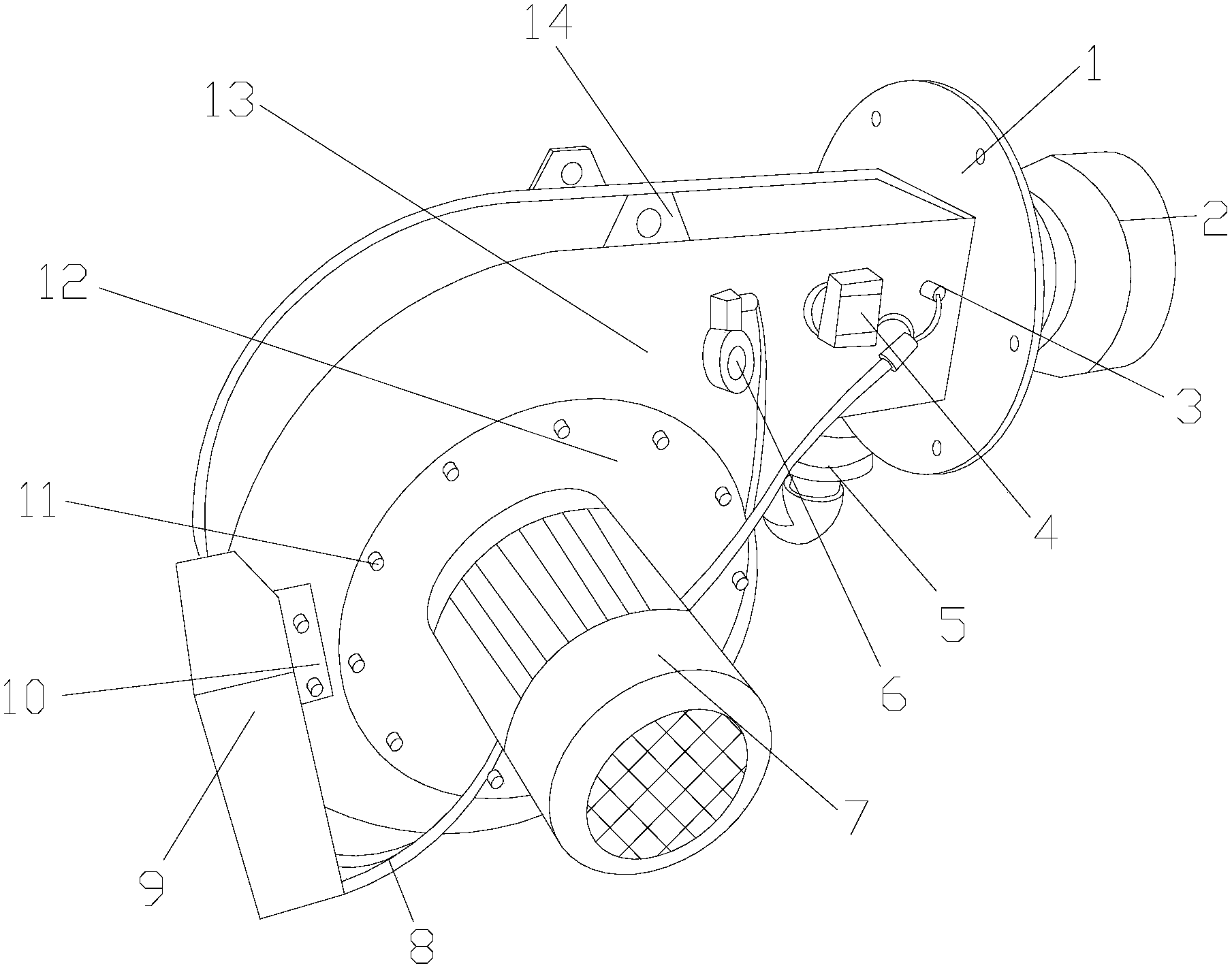

1.一种污水站沼气回收燃烧装置，其特征在于：其结构包括固定环(1)、喷射头(2)、UV电眼(3)、点火变压器(4)、连接器(5)、风压开关(6)、风机(7)、连接电缆(8)、控制盒(9)、固定贴板(10)、固定螺栓(11)、安装板(12)、燃烧装置体(13)、扣块(14)，所述固定环(1)左侧与燃烧装置体(13)右侧相连接，所述点火变压器(4)内侧安装于燃烧装置体(13)外侧，所述连接器(5)设于点火变压器(4)下方，所述风压开关(6)内侧安装于燃烧装置体(13)外侧，所述风机(7)内侧嵌入安装于燃烧装置体(13)外侧，所述连接电缆(8)与风机(7)电连接，所述控制盒(9)内侧与燃烧装置体(13)外侧相连接，所述固定贴板(10)内侧与燃烧装置体(13)外侧相贴合，所述固定螺栓(11)与安装板(12)螺纹连接，所述安装板(12)外侧焊接于风机(7)内侧，所述扣块(14)下方安装于燃烧装置体(13)上方，所述喷射头(2)包括推块(201)、助燃液管(202)、助燃液腔(203)、按钮(204)、热膨胀块(205)、导热板(206)、喷火管道(207)、控制器(208)、支撑板(209)、弹簧(210)、喷枪(211)、注液管道(212)，所述推块(201)左侧与弹簧(210)右侧相连接，所述推块(201)右侧嵌入安装于助燃液腔(203)左侧，所述助燃液管(202)左侧与助燃液腔(203)右侧相连接，所述按钮(204)上方安装于控制器(208)下方，所述热膨胀块(205)设于按钮(204)下方，所述热膨胀块(205)下方安装于导热板(206)上方，所述喷火管道(207)设于控制器(208)下方，所述支撑板(209)右侧与控制器(208)左侧相连接，所述助燃液腔(203)与喷枪(211)为一体化结构，所述注液管道(212)下方与助燃液腔(203)上方相连接。
2.根据权利要求1所述的一种污水站沼气回收燃烧装置，其特征在于：所述喷射头(2)左侧嵌入安装于固定环(1)右侧。
3.根据权利要求1所述的一种污水站沼气回收燃烧装置，其特征在于：所述UV电眼(3)内侧与燃烧装置体(13)外侧相连接。
4.根据权利要求1所述的一种污水站沼气回收燃烧装置，其特征在于：所述喷火管道(207)与固定环(1)相连接。
5.根据权利要求1所述的一种污水站沼气回收燃烧装置，其特征在于：所述导热板(206)设有2个且为矩形结构。
说明书
一种污水站沼气回收燃烧装置
技术领域
本实用新型是一种污水站沼气回收燃烧装置，属于气回收燃烧装置领域。
背景技术
沼气，顾名思义是沼泽湿地里的气体，人们经常看到，在沼泽地、污水沟或粪池里，有气泡冒出来，如果我们划着火柴，可把它点燃，这就是自然界天然发生的沼气，从科学定义角度看，沼气是各种有机物质，在隔绝空气，并在适宜的温度、pH值下，经过微生物的发酵作用产生的一种可燃烧气体，沼气属于二次能源，并且是可再生能源。
现有技术公开了申请号为：CN201720452989.9的一种污水站沼气回收燃烧装置，包括电机外壳、变速箱、散热口、电机转子、旋转叶片、燃烧室、温度显示器、温度传感器、出火口、连接管、输出管、开关、进气口、过渡筒、上表壳、活动板、出气管，出气管设有连接口、活性炭层、出气管外壁、出气口、精密过滤网，连接口与燃烧室相连接，出气管外壁与连接口相连接，活性炭层设于出气管外壁内部，出气口连接于出气管外壁右侧，精密过滤网与出气口相连接，但是该现有技术采用人工投放助燃材料，较为不便，容易导致影响沼气回收工作。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水站沼气回收燃烧装置，以解决现有采用人工投放助燃材料，较为不便，容易导致影响沼气回收工作的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水站沼气回收燃烧装置，其结构包括固定环、喷射头、UV电眼、点火变压器、连接器、风压开关、风机、连接电缆、控制盒、固定贴板、固定螺栓、安装板、燃烧装置体、扣块，所述固定环左侧与燃烧装置体右侧相连接，所述点火变压器内侧安装于燃烧装置体外侧，所述连接器设于点火变压器下方，所述风压开关内侧安装于燃烧装置体外侧，所述风机内侧嵌入安装于燃烧装置体外侧，所述连接电缆与风机电连接，所述控制盒内侧与燃烧装置体外侧相连接，所述固定贴板内侧与燃烧装置体外侧相贴合，所述固定螺栓与安装板螺纹连接，所述安装板外侧焊接于风机内侧，所述扣块下方安装于燃烧装置体上方，所述喷射头包括推块、助燃液管、助燃液腔、按钮、热膨胀块、导热板、喷火管道、控制器、支撑板、弹簧、喷枪、注液管道，所述推块左侧与弹簧右侧相连接，所述推块右侧嵌入安装于助燃液腔左侧，所述助燃液管左侧与助燃液腔右侧相连接，所述按钮上方安装于控制器下方，所述热膨胀块设于按钮下方，所述热膨胀块下方安装于导热板上方，所述喷火管道设于控制器下方，所述支撑板右侧与控制器左侧相连接，所述助燃液腔与喷枪为一体化结构，所述注液管道下方与助燃液腔上方相连接。
进一步地，所述喷射头左侧嵌入安装于固定环右侧。
进一步地，所述UV电眼内侧与燃烧装置体外侧相连接。
进一步地，所述喷火管道与固定环相连接。
进一步地，所述导热板设有2个且为矩形结构。
进一步地，所述固定贴板由不锈钢制成。
进一步地，所述支撑板厚度为2cm。
有益效果
本实用新型一种污水站沼气回收燃烧装置，启动燃烧装置体，UV电眼与点火变压器进行工作，产生火焰，风机的工作将火焰由喷火管道喷射出去，在喷射的过程中，导热板受热将热量传递给热膨胀块，热膨胀块受热膨胀，与按钮发生接触，触发控制器进行工作，控制器控制喷枪将助燃液腔内的助燃液喷射出去，起到助燃的效果，装置内部设有自动喷射助燃液的结构，有助于提高便利性，防止对沼气回收工作造成影响。
