申请日2018.04.25
公开(公告)日2018.11.16
IPC分类号E02B15/10
摘要
本实用新型公开了一种污水处理用漂浮物打捞装置，包括打捞网，所述打捞网的右侧设置有螺纹套，所述螺纹套顶部和底部的左侧均固定连接有固定杆，且固定杆远离螺纹套的一端与打捞网固定连接，所述螺纹套的右侧设置有打捞杆，且螺纹套的右端贯穿至打捞杆的内腔，所述螺纹套顶部和底部的右侧均设置有滑块，所述打捞杆内腔的顶部和底部均开设有与滑块配合使用的滑槽。本实用新型通过设置打捞网、螺纹套、固定杆、打捞杆、滑块、滑槽、螺纹杆、滑杆、圆形滑轨、卡槽、活动杆、把手、连接板、拉环、连接杆、支撑板、伸缩杆、弹簧和卡柱的配合使用，解决了现有的污水处理用漂浮物打捞装置不具备伸缩功能的问题。
权利要求书

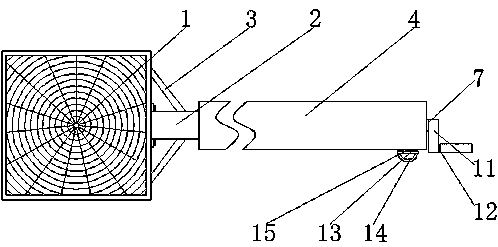

1.一种污水处理用漂浮物打捞装置，包括打捞网(1)，其特征在于：所述打捞网(1)的右侧设置有螺纹套(2)，所述螺纹套(2)顶部和底部的左侧均固定连接有固定杆(3)，且固定杆(3)远离螺纹套(2)的一端与打捞网(1)固定连接，所述螺纹套(2)的右侧设置有打捞杆(4)，且螺纹套(2)的右端贯穿至打捞杆(4)的内腔，所述螺纹套(2)顶部和底部的右侧均设置有滑块(5)，所述打捞杆(4)内腔的顶部和底部均开设有与滑块(5)配合使用的滑槽(6)，所述螺纹套(2)的内壁螺纹连接有螺纹杆(7)，所述螺纹杆(7)顶部和底部的右侧均固定连接有滑杆(8)，所述滑杆(8)远离螺纹杆(7)的一侧滑动连接有圆形滑轨(9)，所述圆形滑轨(9)远离滑杆(8)的一侧与打捞杆(4)的内壁固定连接，所述螺纹杆(7)的表面并位于滑杆(8)的右侧开设有若干卡槽(10)，所述螺纹杆(7)的右端贯穿至打捞杆(4)的右侧和活动杆(11)固定连接，所述打捞杆(4)内腔的右侧开设有与螺纹杆(7)配合使用的通槽，所述活动杆(11)右侧的底部固定连接有把手(12)，所述打捞杆(4)底部的右侧设置有连接板(13)，所述连接板(13)的底部焊接有拉环(14)，所述连接板(13)的顶部固定连接有连接杆(15)，所述连接杆(15)的顶部贯穿至打捞杆(4)的内腔，所述打捞杆(4)内腔的底部开设有与连接杆(15)配合使用的通孔，所述连接杆(15)的顶部固定连接有支撑板(16)，所述支撑板(16)底部的两侧均设置有伸缩杆(17)，所述伸缩杆(17)的表面套设有弹簧(18)，所述支撑板(16)的顶部固定连接有卡柱(19)，所述卡柱(19)的顶部贯穿至卡槽(10)的内壁并与卡槽(10)卡接。
2.根据权利要求1所述的一种污水处理用漂浮物打捞装置，其特征在于：所述螺纹套(2)顶部和底部的左侧均固定连接有限定块，且限定块的右侧设置有螺栓，螺栓的螺纹端贯穿至限定块的左侧并与打捞网(1)螺纹连接。
3.根据权利要求1所述的一种污水处理用漂浮物打捞装置，其特征在于：所述把手(12)的表面套接有防滑套，且防滑套的表面开设有防滑纹。
4.根据权利要求1所述的一种污水处理用漂浮物打捞装置，其特征在于：所述螺纹套(2)顶部和底部的右侧均通过固定件与滑块(5)固定连接，所述滑块(5)远离螺纹套(2)的一侧贯穿至滑槽(6)的内壁并与滑槽(6)的内壁滑动连接。
5.根据权利要求1所述的一种污水处理用漂浮物打捞装置，其特征在于：所述伸缩杆(17)的顶部和底部分别通过固定件与支撑板(16)和打捞杆(4)的内壁固定连接，且伸缩杆(17)关于支撑板(16)呈对称设置。
说明书
一种污水处理用漂浮物打捞装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用漂浮物打捞装置。
背景技术
污水处理为使污水达到再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在污水处理的过程中常常需要用打捞装置对污水表面的漂浮物进行打捞，但现有的污水处理用漂浮物打捞装置不具备伸缩的功能，因此在使用者使用的过程中不能根据打捞需要对打捞装置的长度进行调节，从而增大了使用者的劳动强度，降低了使用者的打捞效率，因此不方便使用者的使用，降低了打捞装置的实用性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用漂浮物打捞装置，具备伸缩功能等优点，解决了现有的污水处理用漂浮物打捞装置不具备伸缩功能的问题。
(二)技术方案
为实现上述具备伸缩功能的目的，本实用新型提供如下技术方案：一种污水处理用漂浮物打捞装置，包括打捞网，所述打捞网的右侧设置有螺纹套，所述螺纹套顶部和底部的左侧均固定连接有固定杆，且固定杆远离螺纹套的一端与打捞网固定连接，所述螺纹套的右侧设置有打捞杆，且螺纹套的右端贯穿至打捞杆的内腔，所述螺纹套顶部和底部的右侧均设置有滑块，所述打捞杆内腔的顶部和底部均开设有与滑块配合使用的滑槽，所述螺纹套的内壁螺纹连接有螺纹杆，所述螺纹杆顶部和底部的右侧均固定连接有滑杆，所述滑杆远离螺纹杆的一侧滑动连接有圆形滑轨，所述圆形滑轨远离滑杆的一侧与打捞杆的内壁固定连接，所述螺纹杆的表面并位于滑杆的右侧开设有若干卡槽，所述螺纹杆的右端贯穿至打捞杆的右侧和活动杆固定连接，所述打捞杆内腔的右侧开设有与螺纹杆配合使用的通槽，所述活动杆右侧的底部固定连接有把手，所述打捞杆底部的右侧设置有连接板，所述连接板的底部焊接有拉环，所述连接板的顶部固定连接有连接杆，所述连接杆的顶部贯穿至打捞杆的内腔，所述打捞杆内腔的底部开设有与连接杆配合使用的通孔，所述连接杆的顶部固定连接有支撑板，所述支撑板底部的两侧均设置有伸缩杆，所述伸缩杆的表面套设有弹簧，所述支撑板的顶部固定连接有卡柱，所述卡柱的顶部贯穿至卡槽的内壁并与卡槽卡接。
优选的，所述螺纹套顶部和底部的左侧均固定连接有限定块，且限定块的右侧设置有螺栓，螺栓的螺纹端贯穿至限定块的左侧并与打捞网螺纹连接。
优选的，所述把手的表面套接有防滑套，且防滑套的表面开设有防滑纹。
优选的，所述螺纹套顶部和底部的右侧均通过固定件与滑块固定连接，所述滑块远离螺纹套的一侧贯穿至滑槽的内壁并与滑槽的内壁滑动连接。
优选的，所述伸缩杆的顶部和底部分别通过固定件与支撑板和打捞杆的内壁固定连接，且伸缩杆关于支撑板呈对称设置。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水处理用漂浮物打捞装置，具备以下有益效果：
1、本实用新型通过设置打捞网、螺纹套、固定杆、打捞杆、滑块、滑槽、螺纹杆、滑杆、圆形滑轨、卡槽、活动杆、把手、连接板、拉环、连接杆、支撑板、伸缩杆、弹簧和卡柱的配合使用，解决了现有的污水处理用漂浮物打捞装置不具备伸缩功能的问题，该打捞装置在使用者使用的过程中可以根据打捞需要对打捞装置的长度进行调节，从而降低了使用者的劳动强度，提高了使用者的打捞效率，因此方便使用者的使用，提高了污水处理用漂浮物打捞装置的实用性。
2、本实用新型通过限定块和螺栓的设置，可对打捞网和螺纹套起到加固的作用，避免了打捞网和螺纹套在使用时出现了不稳定的状况，从而提高了打捞网和螺纹套的稳定性，通过防滑套的设置，增加了把手表面的摩擦力，避免了使用者的手与把手接触时出现打滑的状况，方便了使用者的使用，通过滑块和滑槽的设置，避免了螺纹套与打捞杆内壁之间摩擦阻力过大的问题，从而使螺纹套滑动更加顺畅，通过伸缩杆的设置，可对弹簧起到保护的作用，避免了弹簧使用时出现错位造成损坏的状况，延长了弹簧的使用寿命。
