申请日2018.04.25
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本发明公开了一种污水预处理池，包括过滤箱和消毒箱，所述过滤箱顶部的左侧连通有进水管，过滤箱的底部开设有流水孔，过滤箱的内腔自上而下依次固定连接有微粒过滤网和活性炭过滤网。本发明通过设置过滤箱、微粒过滤网和活性炭过滤网，起到了对污水中的细沙以及有害物质进行过滤，通过设置沉淀池，起到了对过滤后的污水进行沉淀的效果，通过设置水泵，起到了将沉淀池中的污水吸取至消毒箱的效果，通过设置叶轮，起到了通过水流带动传动杆和齿轮旋转的同时带动蜗杆旋转，从而起到了带动搅拌叶旋转，均匀混合消毒药剂与污水的效果，解决了消毒药剂加入后难以直接与污水充分混合，导致消毒效果下降的问题。
权利要求书

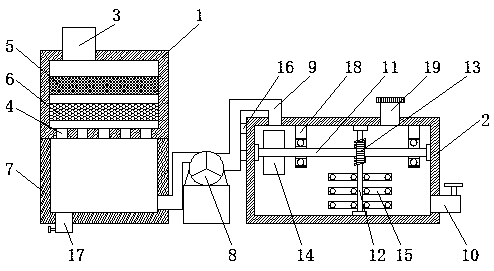

1.一种污水预处理池，包括过滤箱(1)和消毒箱(2)，其特征在于：所述过滤箱(1)顶部的左侧连通有进水管(3)，所述过滤箱(1)的底部开设有流水孔(4)，所述过滤箱(1)的内腔自上而下依次固定连接有微粒过滤网(5)和活性炭过滤网(6)，所述过滤箱(1)的底部固定连接有沉淀池(7)，所述沉淀池(7)右侧的底部通过管道连通有水泵(8)，所述水泵(8)的出水端连通有水管(9)，所述水管(9)远离水泵(8)的一端与消毒箱(2)连通，所述消毒箱(2)右侧的底部连通有排水管(10)，所述消毒箱(2)内壁的两侧均通过轴承活动连接有传动杆(11)，所述消毒箱(2)内腔的顶部和底部均通过轴承活动连接有蜗杆(12)，所述传动杆(11)的表面套设有齿轮(13)，所述齿轮(13)与蜗杆(12)啮合，所述传动杆(11)远离齿轮(13)的一端固定连接有叶轮(14)，所述蜗杆(12)的外表面固定连接有搅拌叶(15)。
2.根据权利要求1所述的一种污水预处理池，其特征在于：所述水管(9)的右侧固定连接有支架(16)，且支架(16)的右侧与消毒箱(2)固定连接。
3.根据权利要求1所述的一种污水预处理池，其特征在于：所述沉淀池(7)底部的左侧连通有排污管(17)，且排污管(17)的左侧设置有阀门。
4.根据权利要求1所述的一种污水预处理池，其特征在于：所述消毒箱(2)内腔顶部的两侧均固定连接有拉杆(18)，且拉杆(18)通过轴承与传动杆(11)活动连接。
5.根据权利要求1所述的一种污水预处理池，其特征在于：所述消毒箱(2)顶部的右侧连通有注药管(19)，且注药管(19)的顶部螺纹连接有管盖。
说明书
一种污水预处理池
技术领域
本发明涉及污水处理技术领域，具体为一种污水预处理池。
背景技术
污水预处理是污水进入传统的沉淀、生物等处理之前根据后续处理流程对水质的要求而设置的预处理设施，是污水处理厂的咽喉，污水预处理技术主要有混凝、沉淀法等，污水预处理的主要目的是为了拦渣和沉沙，在污水处理厂中，主要利用预处理池进行预处理，具体方法为向预处理池内加入絮凝剂等药剂，使污水静置，使杂质自然沉淀、絮凝，随后进行初级消毒，但消毒药剂加入后难以直接与污水充分混合，导致消毒效果下降，为此，我们提出一种污水预处理池。
发明内容
本发明的目的在于提供一种污水预处理池，具备消毒效果好的优点，解决了消毒药剂加入后难以直接与污水充分混合，导致消毒效果下降的问题。
为实现上述目的，本发明提供如下技术方案：一种污水预处理池，包括过滤箱和消毒箱，所述过滤箱顶部的左侧连通有进水管，所述过滤箱的底部开设有流水孔，所述过滤箱的内腔自上而下依次固定连接有微粒过滤网和活性炭过滤网，所述过滤箱的底部固定连接有沉淀池，所述沉淀池右侧的底部通过管道连通有水泵，所述水泵的出水端连通有水管，所述水管远离水泵的一端与消毒箱连通，所述消毒箱内壁的两侧均通过轴承活动连接有传动杆，所述消毒箱内腔的顶部和底部均通过轴承活动连接有蜗杆，所述传动杆的表面套设有齿轮，所述齿轮与蜗杆啮合，所述传动杆远离齿轮的一端固定连接有叶轮，所述蜗杆的外表面固定连接有搅拌叶。
优选的，所述水管的右侧固定连接有支架，且支架的右侧与消毒箱固定连接。
优选的，所述沉淀池底部的左侧连通有排污管，且排污管的左侧设置有阀门。
优选的，所述消毒箱内腔顶部的两侧均固定连接有拉杆，且拉杆通过轴承与传动杆活动连接。
优选的，所述消毒箱顶部的右侧连通有注药管，且注药管的顶部螺纹连接有管盖。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置过滤箱、微粒过滤网和活性炭过滤网，起到了对污水中的细沙以及有害物质进行过滤，通过设置沉淀池，起到了对过滤后的污水进行沉淀的效果，通过设置水泵，起到了将沉淀池中的污水吸取至消毒箱的效果，通过设置叶轮，起到了通过水流带动传动杆和齿轮旋转的同时带动蜗杆旋转，从而起到了带动搅拌叶旋转，均匀混合消毒药剂与污水的效果，解决了消毒药剂加入后难以直接与污水充分混合，导致消毒效果下降的问题。
2、本发明通过设置支架，起到了对水管稳定支撑的效果，通过设置排污管和阀门，起到了便于排出沉淀后的杂质，通过设置拉杆，起到了对传动杆稳定支撑的效果，通过设置注药管和管盖，起到了方便消毒药剂注入消毒箱的效果。
