申请日2018.04.25
公开(公告)日2018.12.18
IPC分类号B01D36/02
摘要
本实用新型公开了一种污水处理垃圾淤泥分离打捞装置，包括底座，所述底座的数量为两个，两个底座的顶部之间固定连接有箱体，所述箱体内腔的底部连通有第一排水管。本实用新型通过设置底座、箱体、第一排水管、第二排水管、垃圾箱、第一固定板、第一支撑板、第一滚筒、第一旋转轴、传送网、进水口、第二通道口、第二旋转轴、第二滚筒、第二支撑板、第二固定板、过滤板、第三支撑板、第三固定板、第四支撑板和电机的配合使用，传送网通过滚筒的转动能够快速的把过滤后的垃圾传送到垃圾箱内，解决了现有污水处理垃圾淤泥分离打捞方式打捞效率低的问题，该污水处理垃圾淤泥分离打捞装置，具备打捞效率高的优点，值得推广。
权利要求书

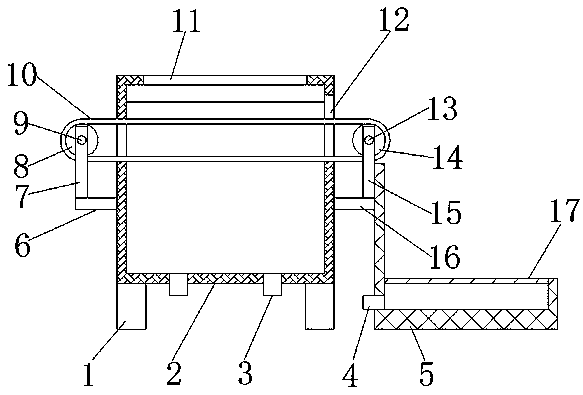

1.一种污水处理垃圾淤泥分离打捞装置，包括底座(1)，其特征在于：所述底座(1)的数量为两个，两个底座(1)的顶部之间固定连接有箱体(2)，所述箱体(2)内腔的底部连通有第一排水管(3)，所述箱体(2)内腔的顶部开设有进水口(11)，所述箱体(2)的左侧固定连接有第一固定板(6)，所述第一固定板(6)顶部的前侧和后侧分别固定连接有第一支撑板(7)和第三支撑板(18)，所述第一支撑板(7)与第三支撑板(18)相对一侧的顶部之间活动连接有第一旋转轴(9)，所述第一旋转轴(9)的表面套设有第一滚筒(8)，所述箱体(2)的右侧固定连接有第二固定板(16)，所述第二固定板(16)的顶部固定连接有两个第二支撑板(15)，两个第二支撑板(15)相对一侧的顶部之间活动连接有第二旋转轴(13)，所述第二旋转轴(13)的表面套设有第二滚筒(14)，所述第一滚筒(8)和第二滚筒(14)表面之间套设有传送网(10)，所述第一支撑板(7)的背表面固定连接有电机(21)，所述电机(21)的输出端与第一旋转轴(9)固定连接，所述第二支撑板(15)的右侧设置有垃圾箱(5)，所述垃圾箱(5)左侧的底部连通有第二排水管(4)，所述垃圾箱(5)的内腔固定连接有过滤板(17)。
2.根据权利要求1所述的一种污水处理垃圾淤泥分离打捞装置，其特征在于：所述箱体(2)内腔的底部开设有与第一排水管(3)配合使用的第一通道孔，且数量为两个，所述箱体(2)的两侧分别开设有与传送网(10)配合使用的第一通道口和第二通道口(12)，所述垃圾箱(5)左侧的底部开设有与第二排水管(4)配合使用的第二通道孔。
3.根据权利要求1所述的一种污水处理垃圾淤泥分离打捞装置，其特征在于：所述第二支撑板(15)的背表面固定连接有第三固定板(19)，所述第二固定板(16)的顶部固定连接有第四支撑板(20)，所述第四支撑板(20)的正表面与电机(21)的固定连接。
4.根据权利要求1所述的一种污水处理垃圾淤泥分离打捞装置，其特征在于：所述第一旋转轴(9)的前端和后端与第一支撑板(7)和第三支撑板(18)的连接处均通过第一轴承活动连接，所述第二旋转轴(13)的表面与第二支撑板(15)的连接处通过第二轴承活动连接。
5.根据权利要求1所述的一种污水处理垃圾淤泥分离打捞装置，其特征在于：所述第一滚筒(8)和第二滚筒(14)的表面与传送网(10)的内壁紧密接触，所述传送网(10)的前侧和后侧与箱体(2)内腔的前侧和后侧滑动连接。
说明书
一种污水处理垃圾淤泥分离打捞装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种污水处理垃圾淤泥分离打捞装置。
背景技术
我国是一个淡水资源严重匮乏的国家，随着改革开放以来经济的迅速发展和城市化进程的进一步加快，城市水资源供需矛盾进一步突出，为解决水资源短缺问题，必须采用可持续的水资源利用节约型模式，除了提倡节约用水，开辟新水源外，污水废水的再生利用也是一条重要途径。
由于污水中含有较多的淤泥和垃圾，因此需要及时的对污水垃圾和淤泥进行处理，避免对环境造成持续的污染，现有的打捞淤泥和垃圾的方式为人工手动打捞，这种打捞方式会占用大量的人力，且工作效率较低，长时间的打捞也会加速操作者的疲劳。
实用新型内容
本实用新型的目的在于提供一种污水处理垃圾淤泥分离打捞装置，具备打捞效率高的优点，解决了现有污水处理垃圾淤泥分离打捞方式打捞效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理垃圾淤泥分离打捞装置，包括底座，所述底座的数量为两个，两个底座的顶部之间固定连接有箱体，所述箱体内腔的底部连通有第一排水管，所述箱体内腔的顶部开设有进水口，所述箱体的左侧固定连接有第一固定板，所述第一固定板顶部的前侧和后侧分别固定连接有第一支撑板和第三支撑板，所述第一支撑板与第三支撑板相对一侧的顶部之间活动连接有第一旋转轴，所述第一旋转轴的表面套设有第一滚筒，所述箱体的右侧固定连接有第二固定板，所述第二固定板的顶部固定连接有两个第二支撑板，两个二支撑板相对一侧的顶部之间活动连接有第二旋转轴，所述第二旋转轴的表面套设有第二滚筒，所述第一滚筒和第二滚筒表面之间套设有传送网，所述第一支撑板的背表面固定连接有电机，所述电机的输出端与第一旋转轴固定连接，所述第二支撑板的右侧设置有垃圾箱，所述垃圾箱左侧的底部连通有第二排水管，所述垃圾箱的内腔固定连接有过滤板。
优选的，所述箱体内腔的底部开设有与第一排水管配合使用的第一通道孔，且数量为两个，所述箱体的两侧分别开设有与传送网配合使用的第一通道口和第二通道口，所述垃圾箱左侧的底部开设有与第二排水管配合使用的第二通道孔。
优选的，所述第二支撑板的背表面固定连接有第三固定板，所述第三固定板的顶部固定连接有第四支撑板，所述第四支撑板的正表面与电机的固定连接。
优选的，所述第一旋转轴的前端和后端与第一支撑板和第三支撑板的连接处均通过第一轴承活动连接，所述第二旋转轴的表面与第二支撑板的连接处通过第二轴承活动连接。
优选的，所述第一滚筒和第二滚筒的表面与传送网的内壁紧密接触，所述传送网的前侧和后侧与箱体内腔的前侧和后侧滑动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置底座、箱体、第一排水管、第二排水管、垃圾箱、第一固定板、第一支撑板、第一滚筒、第一旋转轴、传送网、进水口、第二通道口、第二旋转轴、第二滚筒、第二支撑板、第二固定板、过滤板、第三支撑板、第三固定板、第四支撑板和电机的配合使用，传送网通过滚筒的转动能够快速的把过滤后的垃圾传送到垃圾箱内，解决了现有污水处理垃圾淤泥分离打捞方式打捞效率低的问题，该污水处理垃圾淤泥分离打捞装置，具备打捞效率高的优点，值得推广。
2、本实用新型通过设置底座能够使箱体更加稳定，通过设置第三固定板和第四支撑板，加固了电机的稳定性，延长电机的使用寿命，减少使用者的成本，通过设置第二通道口，方便传送网上的垃圾传送到垃圾箱内，通过设置过滤板，能够再次过滤垃圾上的污水。
