申请日2018.04.25
公开(公告)日2018.12.18
IPC分类号E03F3/02; E03F5/10; A62C35/10
摘要
本实用新型公开了涉及废水排水系统领域的一种人防地下室上部普通地下室内的废水排水系统，解决了不方便使用的问题。其技术方案要点是包括人防地下室和位于人防地下室上方的普通地下室，普通地下室下部设有排水沟，排水沟连通有将废水排出外部的排水通道，排水通道连通有多个集水坑，集水坑设有与人防地下室连通的洒水管，洒水管安装有水阀，水阀设有控制其通断的旋转把手，水阀安装有驱使旋转把手将水阀打开的洒水弹性件，旋转把手固定连接有驱使旋转把手关闭水阀的融化部。当发生火灾时，火灾产生的热量使融化部融化，从而使集水坑内的废水能够洒到人防地下室内，达到灭火消防的作用，起到方便使用的效果。
权利要求书

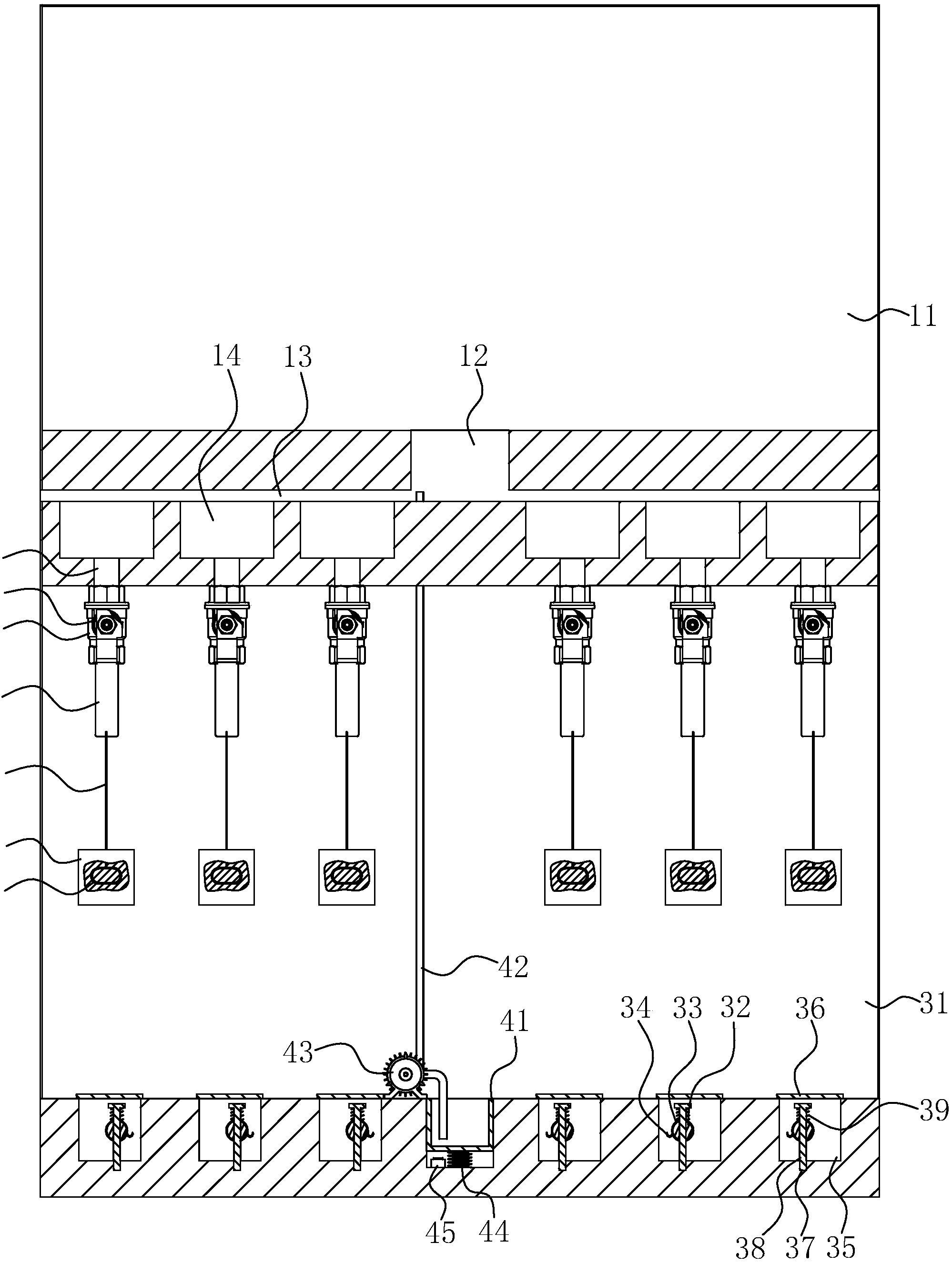

1.一种人防地下室上部普通地下室内的废水排水系统，包括人防地下室(31)和位于人防地下室(31)上方的普通地下室(11)，所述普通地下室(11)下部设有排水沟(12)，所述排水沟(12)连通有将废水排出外部的排水通道(13)，其特征在于：所述排水通道(13)连通有多个集水坑(14)，所述集水坑(14)设有与人防地下室(31)连通的洒水管(21)，所述洒水管(21)安装有水阀(22)，所述水阀(22)设有控制其通断的旋转把手(23)，所述水阀(22)安装有驱使旋转把手(23)将水阀(22)打开的洒水弹性件(24)，所述旋转把手(23)固定连接有驱使旋转把手(23)关闭水阀(22)的融化部。
2.根据权利要求1所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述融化部包括拉索(25)和融化块(26)，所述拉索(25)两端分别与旋转把手(23)和融化块(26)固定连接，所述拉索(25)与旋转把手(23)的连接点位于旋转把手(23)远离水阀(22)的一端。
3.根据权利要求2所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述拉索(25)固定连接有位于融化块(26)内的拉环(27)。
4.根据权利要求3所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述人防地下室(31)下部转动连接有卷筒(32)，所述卷筒(32)缠绕有拉绳(33)，所述拉绳(33)固定连接有勾住拉环(27)的挂钩(34)。
5.根据权利要求4所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述人防地下室(31)下部设有容纳卷筒(32)的收纳槽(35)，所述人防地下室(31)下部滑动连接有将收纳槽(35)封闭的盖板(36)。
6.根据权利要求5所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述人防地下室(31)设有位于收纳槽(35)内的销孔(37)，所述卷筒(32)滑动连接有插入销孔(37)的卡销(38)。
7.根据权利要求6所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述卷筒(32)设有驱使卡销(38)插入销孔(37)的锁定弹性件(39)。
8.根据权利要求1所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述人防地下室(31)下部安装收集废水的水箱(41)，所述水箱(41)与排水沟(12)通过软管(42)连通，所述软管(42)安装有将水箱(41)内的水输送到排水通道(13)内的水泵(43)，水泵(43)固定安装于人防地下室(31)。
9.根据权利要求8所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述水箱(41)与人防地下室(31)竖向滑动连接，所述人防地下室(31)设有用于支撑水箱(41)的支撑弹性件(44)，所述人防地下室(31)安装有与水箱(41)下端抵接且用于控制水泵(43)的开关按钮(45)。
10.根据权利要求9所述的人防地下室上部普通地下室内的废水排水系统，其特征在于：所述支撑弹性件(44)为两端分别与水箱(41)和人防地下室(31)固定连接的支撑弹簧。
说明书
一种人防地下室上部普通地下室内的废水排水系统
技术领域
本实用新型涉及废水排水系统领域，特别涉及一种人防地下室上部普通地下室内的废水排水系统。
背景技术
废水排水系统是处理和排除城市雨水的工程设施系统，也是城市公用设施的重要组成部分。
公告号为CN205348357U的中国实用新型专利于2016年6月29日公开了一种人防地下室上部普通地下室内的废水排水系统，包括人防地下室和位于上方的普通地下室，普通地下室内需要排水位置处均设有排水沟，且上述普通地下室内的排水沟之间均相连通形成一条连通的排水通道;排水通道与悬吊于人防地下室上部的集水坑连通;集水坑内设置有潜水泵和液位传感器，潜水泵的控制开关与液位传感器相连;潜水泵的出水口与设于普通地下室外的排水管连通。避免排水管线穿过人防地下室，同时实现废水回用功能，节水环保。
当人防地下室内发生火灾时，需要使用水进行灭火。该人防地下室上部普通地下室内的废水排水系统不能方便的利用废水进行灭火，故存在不方便使用的问题。
实用新型内容
本实用新型的目的在于提供一种人防地下室上部普通地下室内的废水排水系统，具有方便灭火的效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种人防地下室上部普通地下室内的废水排水系统，包括人防地下室和位于人防地下室上方的普通地下室，所述普通地下室下部设有排水沟，所述排水沟连通有将废水排出外部的排水通道，所述排水通道连通有多个集水坑，所述集水坑设有与人防地下室连通的洒水管，所述洒水管安装有水阀，所述水阀设有控制其通断的旋转把手，所述水阀安装有驱使旋转把手将水阀打开的洒水弹性件，所述旋转把手固定连接有驱使旋转把手关闭水阀的融化部。
通过这样的设置：未发生火灾时，通过融化部的重力阻止旋转把手被洒水弹性件驱动，从而防止水阀打开，进而防止集水坑内的废水通过洒水管流动到人防地下室内，起到方便使用人防地下室的作用。当发生火灾时，火灾产生的热量使融化部融化，从而使得洒水弹性件能够驱动旋转把手转动并使得水阀处于打开状态，从而使集水坑内的废水能够洒到人防地下室内，达到灭火的作用，起到方便使用的效果。
本实用新型的进一步设置：所述融化部包括拉索和融化块，所述拉索两端分别与旋转把手和融化块固定连接，所述拉索与旋转把手的连接点位于旋转把手远离水阀的一端。
通过这样的设置：拉索悬挂融化块，使融化块能通过拉索拉住旋转把手，从而实现防止旋转把手被洒水弹性件驱动的效果。利用拉索能调整融化块的高度，使融化块能更靠近发生火灾的位置，从而使融化块能更快的融化，达到提高灭火速度的作用。
本实用新型的进一步设置：所述拉索固定连接有位于融化块内的拉环。
通过这样的设置：当火灾结束后，可向下拉动拉环，拉环通过拉索拉动旋转把手，使水阀关闭。从而能在不需要使用废水时阻止废水流动到人防地下室内，使废水能通过排水通道排出地下室。
本实用新型的进一步设置：所述人防地下室下部转动连接有卷筒，所述卷筒缠绕有拉绳，所述拉绳固定连接有勾住拉环的挂钩。
通过这样的设置：从卷筒上拉出拉绳，然后利用挂钩勾住拉环。利用挂钩使拉环通过拉索拉动旋转把手，从而将水阀关闭，达到方便使用的效果。
本实用新型的进一步设置：所述人防地下室下部设有容纳卷筒的收纳槽，所述人防地下室下部滑动连接有将收纳槽封闭的盖板。
通过这样的设置：当不需要使用拉绳和挂钩时，将拉绳、挂钩和卷筒放置在收纳槽内，再利用盖板将收纳槽封闭。起到保护拉绳和挂钩的效果，并能达到提高美观性的作用。
本实用新型的进一步设置：所述人防地下室设有位于收纳槽内的销孔，所述卷筒滑动连接有插入销孔的卡销。
通过这样的设置：当挂钩勾住拉环使水阀处于关闭状态后，在卷筒上滑动卡销，使卡销插入销孔内。利用卡销阻止卷筒转动，从而防止洒水弹性件能驱动旋转把手转动，达到方便使用的效果。
本实用新型的进一步设置：所述卷筒设有驱使卡销插入销孔的锁定弹性件。
通过这样的设置：锁定弹性件驱使卡销保持插入销孔的状态。防止卡销从销孔内意外滑出，起到提高可靠性的作用，也能起到方便将卡销插入销孔的效果。
本实用新型的进一步设置：所述人防地下室下部安装收集废水的水箱，所述水箱与排水沟通过软管连通，所述软管安装有将水箱内的水输送到排水通道内的水泵，水泵固定安装于人防地下室。
通过这样的设置：洒到人防地下室的废水流动到水箱内，通过水泵将人防地下室内的废水输送到排水通道内，实现废水的循环利用，达到节约用水的效果。同时，多余的废水也能通过排水沟和排水通道排出，达到方便排水的效果。
本实用新型的进一步设置：所述水箱与人防地下室竖向滑动连接，所述人防地下室设有用于支撑水箱的支撑弹性件，所述人防地下室安装有与水箱下端抵接且用于控制水泵的开关按钮。
通过这样的设置：当废水进入水箱内后，水箱的整体重量增加，使水箱向下压动支撑弹性件，并挤压开关按钮。开关按钮被挤压后打开水泵，使水泵将水箱内的废水输送到排水沟内。当水箱内的水减少后，支撑弹性件能向上推动水箱，使开关按钮不被挤压，从而关闭水泵，达到方便使用的效果。
本实用新型的进一步设置：所述支撑弹性件为两端分别与水箱和人防地下室固定连接的支撑弹簧。
通过这样的设置：支撑弹簧能给水箱提供向上的支撑力。当水箱内的水较多时，水箱能抵抗支撑弹簧的弹力向下移动;当水箱内的水较少时，支撑弹簧能向上推动水箱，使水箱复位。
综上所述，本实用新型具有以下有益效果：
当发生火灾时，火灾产生的热量使融化块融化，从而使得洒水弹性件能够驱动旋转把手转动并使得水阀处于打开状态，从而使集水坑内的废水能够洒到人防地下室内，达到灭火消防的作用，起到方便使用的效果。
当不需要灭火时，从卷筒上拉出拉绳，然后利用挂钩勾住拉环。利用挂钩使拉环通过拉索拉动旋转把手，从而将水阀关闭，达到方便使用的效果。
洒到人防地下室的废水流动到水箱内，通过水泵将人防地下室内的废水输送到排水通道内，实现废水的循环利用，达到节约用水的效果。同时，多余的废水也能通过排水沟和排水通道排出，达到方便排水的效果。
