申请日2018.04.25
公开(公告)日2018.12.21
IPC分类号C02F1/00
摘要
本实用新型公开了一种便于更换零件的污水净化设备，包括底座，所述底座顶部的左右两侧对称固定零件有支撑板，所述支撑板顶端通过横板固定连接，所述横板的顶部固定连接有驱动电机，所述驱动电机的输出轴上固定连接有转动杆，所述转动杆贯穿横板且延伸至其下方，所述转动杆的底端固定连接有安装块，所述安装块的左右两侧均开设有通槽，所述通槽的内部均固定连接有弹簧套筒，所述弹簧套筒的内部固定连接有压缩弹簧，该便于更换零件的污水净化设备，通过设置活动板、活动杆、压缩弹簧、圆盘、活动块和通槽，使得达到了方便对污水净化设备的零件进行更换，从而更加快捷方便，提高操作效率。
权利要求书

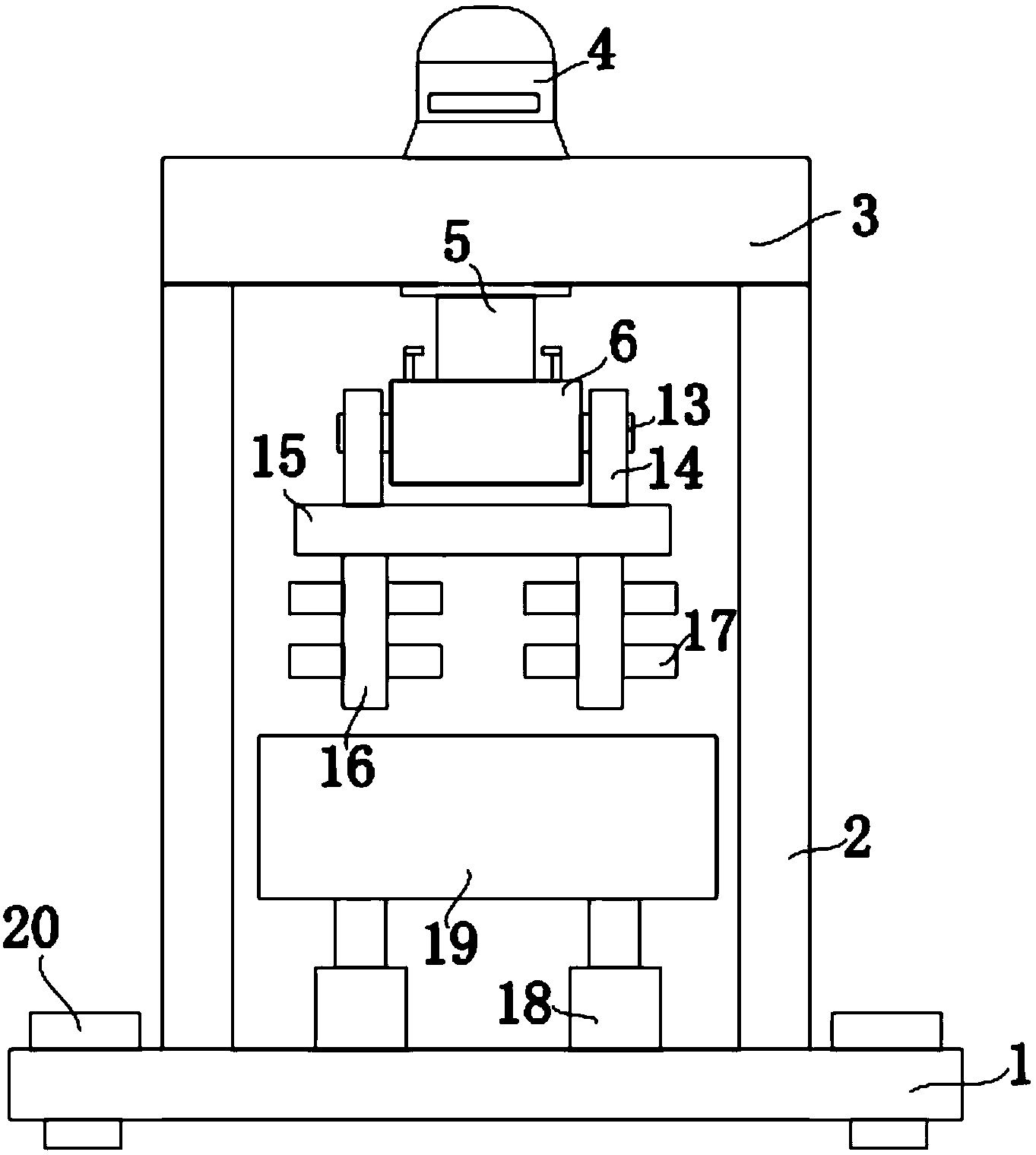

1.一种便于更换零件的污水净化设备，包括底座(1)，其特征在于：所述底座(1)顶部的左右两侧对称固定零件有支撑板(2)，所述支撑板(2)顶端通过横板(3)固定连接，所述横板(3)的顶部固定连接有驱动电机(4)，所述驱动电机(4)的输出轴上固定连接有转动杆(5)，所述转动杆(5)贯穿横板(3)且延伸至其下方，所述转动杆(5)的底端固定连接有安装块(6)，所述安装块(6)的左右两侧均开设有通槽(7)，所述通槽(7)的内部均固定连接有弹簧套筒(8)，所述弹簧套筒(8)的内部固定连接有压缩弹簧(9)，所述压缩弹簧(9)的一侧固定连接有圆盘(10)，所述圆盘(10)且靠近弹簧套筒(8)出口的一侧固定连接有活动块(11)，所述活动块(11)的另一侧固定连接有活动板(12)，所述活动板(12)贯穿通槽(7)且延伸至安装块(6)的上方，所述活动板(12)且远离活动块(11)的一侧固定连接有活动杆(13)，所述活动杆(13)贯穿连接板(14)且与连接板(14)滑动连接，所述连接板(14)的底端固定连接安装板(15)，所述安装板(15)的底面对称设置有搅拌轴(16)，所述搅拌轴(16)的表面固定连接有搅拌杆(17)，所述搅拌轴(16)的下方且位于底座(1)的上表面固定连接有气缸(18)，所述气缸(18)的顶端固定连接有污水处理槽(19)。
2.根据权利要求1所述的一种便于更换零件的污水净化设备，其特征在于：所述圆盘(10)的周围边缘固定连接有橡胶垫圈，且橡胶垫圈与弹簧套筒(8)的内壁活动连接。
3.根据权利要求1所述的一种便于更换零件的污水净化设备，其特征在于：所述搅拌轴(16)与安装板(15)的底面通过螺纹进行螺接。
4.根据权利要求1所述的一种便于更换零件的污水净化设备，其特征在于：所述活动板(12)的顶端且位于安装块(6)的上方均固定连接有把手，且把手的表面设置有防滑橡胶套。
5.根据权利要求1所述的一种便于更换零件的污水净化设备，其特征在于：所述底座(1)的四角处均设置有螺栓(20)，且螺栓(20)与底座(1)通过螺纹进行螺接。
6.根据权利要求1所述的一种便于更换零件的污水净化设备，其特征在于：所述横板(3)的底面且位于转动杆(5)的位置设置有密封圈。
说明书
一种便于更换零件的污水净化设备
技术领域
本实用新型属于水净化设备技术领域，具体涉及一种便于更换零件的污水净化设备。
背景技术
在对污水处理净化时，就涉及到对污水分离设备进行使用，但是目前市场上的污水分离设备，在使用的过程中，不便于对污水分离设备的零件进行更换，从而影响了污水分离设备的正常使用，因此也降低了污水分离设备的使用效率。
实用新型内容
本实用新型的目的在于提供一种便于更换零件的污水净化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于更换零件的污水净化设备，包括底座，所述底座顶部的左右两侧对称固定零件有支撑板，所述支撑板顶端通过横板固定连接，所述横板的顶部固定连接有驱动电机，所述驱动电机的输出轴上固定连接有转动杆，所述转动杆贯穿横板且延伸至其下方，所述转动杆的底端固定连接有安装块，所述安装块的左右两侧均开设有通槽，所述通槽的内部均固定连接有弹簧套筒，所述弹簧套筒的内部固定连接有压缩弹簧，所述压缩弹簧的一侧固定连接有圆盘，所述圆盘且靠近弹簧套筒出口的一侧固定连接有活动块，所述活动块的另一侧固定连接有活动板，所述活动板贯穿通槽且延伸至安装块的上方，所述活动板且远离活动块的一侧固定连接有活动杆，所述活动杆贯穿连接板且与连接板滑动连接，所述连接板的底端固定连接安装板，所述安装板的底面对称设置有搅拌轴，所述搅拌轴的表面固定连接有搅拌杆，所述搅拌轴的下方且位于底座的上表面固定连接有气缸，所述气缸的顶端固定连接有污水处理槽。
优选的，所述圆盘的周围边缘固定连接有橡胶垫圈，且橡胶垫圈与弹簧套筒的内壁活动连接。
优选的，所述搅拌轴与安装板的底面通过螺纹进行螺接。
优选的，所述活动板的顶端且位于安装块的上方均固定连接有把手，且把手的表面设置有防滑橡胶套。
优选的，所述底座的四角处均设置有螺栓，且螺栓与底座通过螺纹进行螺接。
优选的，所述横板的底面且位于转动杆的位置设置有密封圈。
本实用新型的技术效果和优点：该便于更换零件的污水净化设备，通过设置活动板、活动杆、压缩弹簧、圆盘、活动块和通槽，使得达到了方便对污水净化设备的零件进行更换，从而更加快捷方便，提高操作效率。
