申请日2018.04.25
公开(公告)日2018.12.21
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于建筑废水净化装置，包括净化箱,所述净化箱的顶端开口处设有废液入口，所述净化箱的内部一侧壁固定连接有固定座，所述固定座的内部贯穿连接有连接杆，所述连接杆的顶端固定连接有顶板，所述连接杆的底端固定连接有底板，所述顶板的底端两侧固定连接有两组减震弹簧，且两组减震弹簧分别与固定座的顶端两侧固定连接，所述净化箱的内部，且两侧顶板的顶部上端设有净化器。该用于建筑废水净化装置，方便更换净化器内部石英砂过滤层，当净化器落入净化箱的内部时，在两侧固定座、连接杆、顶板、底板和减震弹簧的配合使用下，可提高净化器在下落时的稳定性，也延长了净化器的使用寿命。
权利要求书

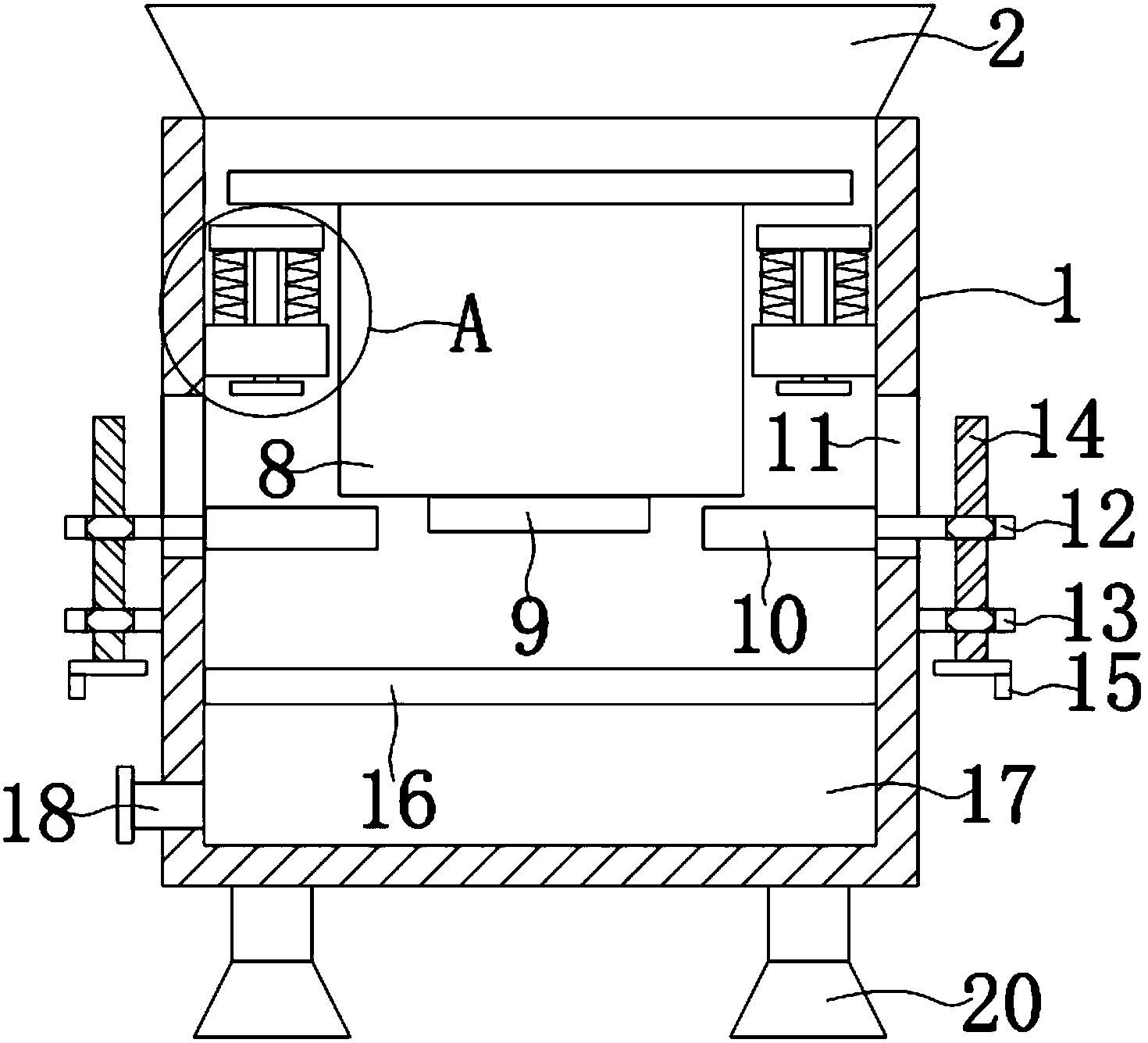

1.一种用于建筑废水净化装置，包括净化箱(1),其特征在于：所述净化箱(1)的顶端开口处设有废液入口(2)，所述净化箱(1)的内部一侧壁固定连接有固定座(3)，所述固定座(3)的内部贯穿连接有连接杆(4)，所述连接杆(4)的顶端固定连接有顶板(5)，所述连接杆(4)的底端固定连接有底板(6)，所述顶板(5)的底端两侧固定连接有两组减震弹簧(7)，且两组减震弹簧(7)分别与固定座(3)的顶端两侧固定连接，所述净化箱(1)的内部，且两侧顶板(5)的顶部上端设有净化器(8)，所述净化器(8)的底端开口处设有排污口(9)，所述净化器(8)的底端两侧设有支撑托板(10)，所述净化箱(1)的内部两侧壁对称安装有两组滑槽(11)，所述支撑托板(10)的一侧末端与滑杆(12)之间固定连接，且滑杆(12)贯穿滑槽(11)的内部延伸至净化箱(1)的外端，所述净化箱(1)的外侧壁，且滑杆(12)的下端固定连接有支撑板(13)，所述滑杆(12)与支撑板(13)的内部螺纹连接有连接螺栓(14)，所述排污口(9)的下端安装有金属滤网(16)，所述金属滤网(16)的底端设有沉淀池(17)，所述沉淀池(17)的底端一侧安装有排水口(18)。
2.根据权利要求1所述的一种用于建筑废水净化装置，其特征在于：所述滑杆(12)与支撑板(13)的内部垂直对称安装有与连接螺栓(14)相匹配的螺母。
3.根据权利要求1所述的一种用于建筑废水净化装置，其特征在于：所述连接螺栓(14)的底端固定连接有螺栓把手(15)，且螺栓把手(15)的把手端固定连接有防滑橡胶螺纹套。
4.根据权利要求1所述的一种用于建筑废水净化装置，其特征在于：所述净化器(8)的内部固定安装有石英砂过滤层(19)。
5.根据权利要求1所述的一种用于建筑废水净化装置，其特征在于：所述顶板(5)的顶端表面固定连接有减震橡胶垫。
6.根据权利要求1所述的一种用于建筑废水净化装置，其特征在于：所述净化箱(1)的底端固定连接有支撑腿(20)，且支撑腿(20)的底端固定连接有防滑橡胶垫。
说明书
一种用于建筑废水净化装置
技术领域
本实用新型属于建筑废水净化装置技术领域，具体涉及一种用于建筑废水净化装置。
背景技术
建筑工地经常会产生很多建筑废水，这些建筑废水含有大量泥沙碎石，直接排放会导致污染，由于建筑废水的内部存在大量的杂质，在净化的过程中需要经常更换过滤网，为了便于提高过滤网，减少劳动强度，因此需要一种一种建筑废水净化装置以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种用于建筑废水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于建筑废水净化装置，包括净化箱,所述净化箱的顶端开口处设有废液入口，所述净化箱的内部一侧壁固定连接有固定座，所述固定座的内部贯穿连接有连接杆，所述连接杆的顶端固定连接有顶板，所述连接杆的底端固定连接有底板，所述顶板的底端两侧固定连接有两组减震弹簧，且两组减震弹簧分别与固定座的顶端两侧固定连接，所述净化箱的内部，且两侧顶板的顶部上端设有净化器，所述净化器的底端开口处设有排污口，所述净化器的底端两侧设有支撑托板，所述净化箱的内部两侧壁对称安装有两组滑槽，所述支撑托板的一侧末端与滑杆之间固定连接，且滑杆贯穿滑槽的内部延伸至净化箱的外端，所述净化箱的外侧壁，且滑杆的下端固定连接有支撑板，所述滑杆与支撑板的内部螺纹连接有连接螺栓，所述排污口的下端安装有金属滤网，所述金属滤网的底端设有沉淀池，所述沉淀池的底端一侧安装有排水口。
优选的，所述滑杆与支撑板的内部垂直对称安装有与连接螺栓相匹配的螺母。
优选的，所述连接螺栓的底端固定连接有螺栓把手，且螺栓把手的把手端固定连接有防滑橡胶螺纹套。
优选的，所述净化器的内部固定安装有石英砂过滤层。
优选的，所述顶板的顶端表面固定连接有减震橡胶垫。
所述净化箱的底端固定连接有支撑腿，且支撑腿的底端固定连接有防滑橡胶垫。
本实用新型的技术效果和优点：该用于建筑废水净化装置，方便更换净化器内部石英砂过滤层，当净化器落入净化箱的内部时，在两侧固定座、连接杆、顶板、底板和减震弹簧的配合使用下，可提高净化器在下落时的稳定性，也延长了净化器的使用寿命。
