申请日2018.04.24
公开(公告)日2018.07.17
IPC分类号C02F11/14; C02F11/12
摘要
本发明公开了一种新型污泥处理系统装置，包括外筒，所述外筒内部通过第一轴承盘连接有内筒，所述外筒底部位于第一轴承盘中心处通过固定卡扣卡接有干泥出管，所述外筒底部两侧焊接有出液管，所述外筒下方焊接有支架，所述外筒顶部通过安装架连接有机架，所述机架内部固定有电机，所述外筒上方内侧套接有第二轴承盘，所述内筒内部通过隔板分割为搅拌仓和分离仓。本发明中，该装置中内筒通过隔板分为两个仓，隔板上方为搅拌仓，隔板下方为分离仓，使得该装置可以对污泥进行混合搅拌，使污泥与凝聚剂充分接触反应，同时也可以对污泥进行渗析分离，使该装置对污泥处理的速度更快，效率更高。
权利要求书

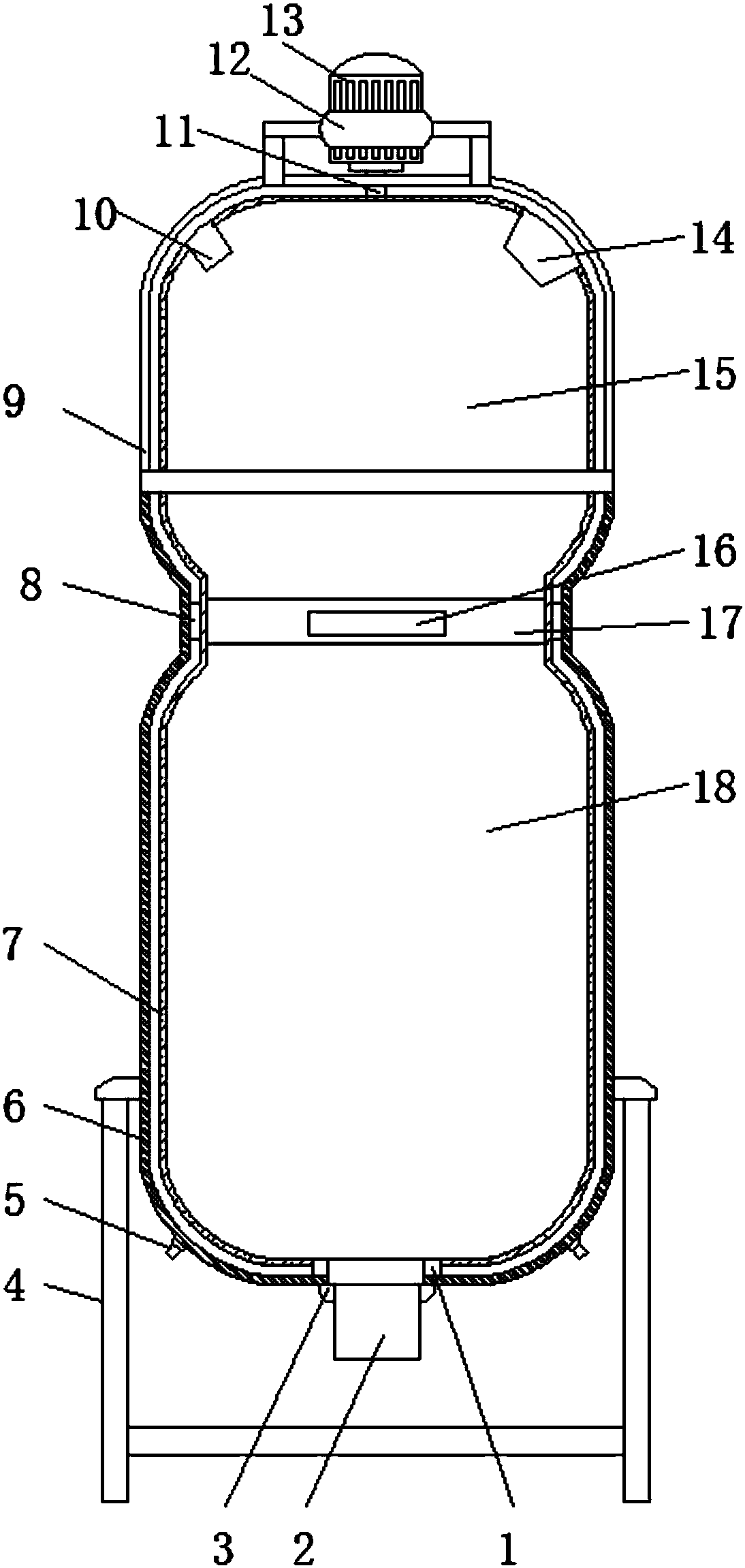

1.一种新型污泥处理系统装置，包括外筒(6)，其特征在于，所述外筒(6)内部通过第一轴承盘(1)连接有内筒(7)，所述外筒(6)底部位于第一轴承盘(1)中心处通过固定卡扣(3)卡接有干泥出管(2)，所述外筒(6)底部两侧焊接有出液管(5)，所述外筒(6)下方焊接有支架(4)，所述外筒(6)顶部通过安装架(9)连接有机架(12)，所述机架(12)内部固定有电机(13)，所述外筒(6)上方内侧套接有第二轴承盘(8)，所述内筒(7)内部通过隔板(17)分割为搅拌仓(15)和分离仓(18)，所述隔板(17)上嵌设有电磁阀(16)。
2.根据权利要求1所述的一种新型污泥处理系统装置，其特征在于，所述第一轴承盘(1)的内径大小与干泥出管(2)的外径大小相同。
3.根据权利要求1所述的一种新型污泥处理系统装置，其特征在于，所述出液管(5)共设置有两个，且两个出液管(5)关于外筒(6)竖直中心线相互对称。
4.根据权利要求1所述的一种新型污泥处理系统装置，其特征在于，所述内筒(7)上方一侧设置有凝聚剂添加管(10)，所述内筒(7)上方另一侧设置有泥管(14)。
5.根据权利要求1所述的一种新型污泥处理系统装置，其特征在于，所述电机(13)下方通过转轴(11)与内筒(7)顶部连接。
6.根据权利要求1所述的一种新型污泥处理系统装置，其特征在于，所述电磁阀(16)共设置有四个，且四个电磁阀(16)关于隔板(17)中心线相互对称。
说明书
一种新型污泥处理系统装置
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种新型污泥处理系统装置。
背景技术
污泥处理是对污泥进行减量化、稳定化和无害化处理的过程，污水处理程度越高，就会产生越多的污泥残余物需要加以处理，除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施，对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分。
污泥处理系统装置是一种对污泥进行脱水处理的装置，而传统的处理装置结构简单，在对污泥处理的过程中速度较慢，效率较低，难以满足生产的需求。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种新型污泥处理系统装置。
为了实现上述目的，本发明采用了如下技术方案：一种新型污泥处理系统装置，包括外筒，所述外筒内部通过第一轴承盘连接有内筒，所述外筒底部位于第一轴承盘中心处通过固定卡扣卡接有干泥出管，所述外筒底部两侧焊接有出液管，所述外筒下方焊接有支架，所述外筒顶部通过安装架连接有机架，所述机架内部固定有电机，所述外筒上方内侧套接有第二轴承盘，所述内筒内部通过隔板分割为搅拌仓和分离仓，所述隔板上嵌设有电磁阀。
作为上述技术方案的进一步描述：
所述第一轴承盘的内径大小与干泥出管的外径大小相同。
作为上述技术方案的进一步描述：
所述出液管共设置有两个，且两个出液管关于外筒竖直中心线相互对称。
作为上述技术方案的进一步描述：
所述内筒上方一侧设置有凝聚剂添加管，所述内筒上方另一侧设置有泥管。
作为上述技术方案的进一步描述：
所述电机下方通过转轴与内筒顶部连接。
作为上述技术方案的进一步描述：
所述电磁阀共设置有四个，且四个电磁阀关于隔板中心线相互对称。
本发明中，首先，该装置中内筒通过隔板分为两个仓，隔板上方为搅拌仓，隔板下方为分离仓，使得该装置可以对污泥进行混合搅拌，使污泥与凝聚剂充分接触反应，同时也可以对污泥进行渗析分离，使该装置对污泥处理的速度更快，效率更高，其次，该装置分为两个部分，一个为内筒，另一个为外筒，外筒用于集液和支撑作用，内筒用于对污泥进行处理，分工明确，进一步提高污泥处理效率。
