申请日2018.04.24
公开(公告)日2018.08.17
IPC分类号B01D21/02; B01D21/24; B01D21/28; C02F1/52
摘要
本发明公开了一种二氯烟酸生产用污水预处理装置，包括沉淀池本体，所述沉淀池本体的内侧底部中心处开设有清淤仓，所述清淤仓的外侧连通有排污管，所述清淤仓的内部通过密封罩固定有搅拌电机，所述搅拌电机的顶部通过转动连接架传动连接有与沉淀池本体内壁向贴合的第一搅拌桨和第二搅拌桨，所述沉淀池本体的内部水平中线上通过固定轴固定有沉淀斜板，所述沉淀池本体的顶部螺旋固定有I型固定架。本发明中，首先首先通过设有搅拌器，在倒入提取溶剂对固体废料上的油脂进行提取时可以进行搅拌，从而加速提取，提高了工作的效率，同时使得固体废料与提取溶剂全面接触，提取的更加的彻底。
权利要求书

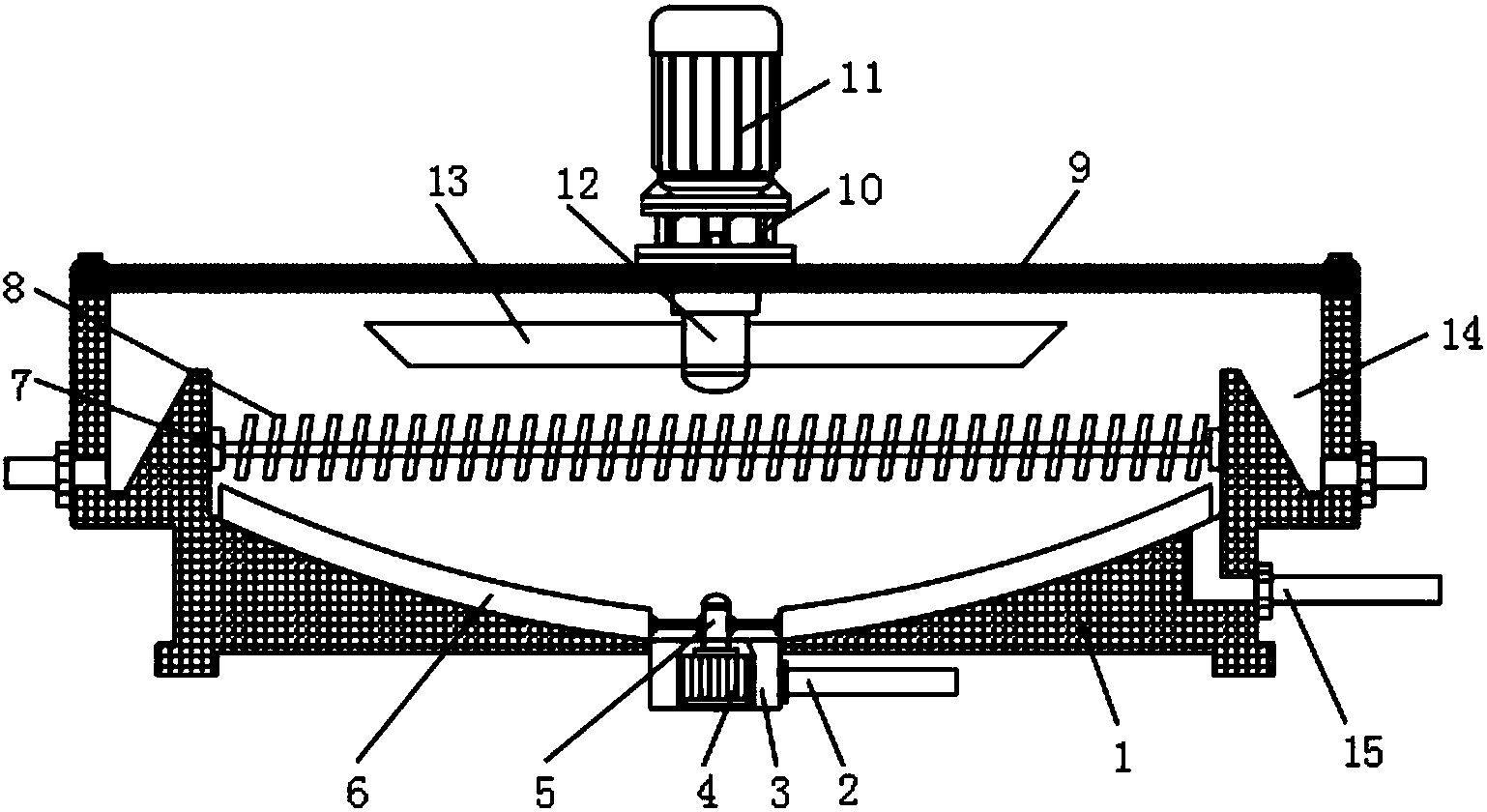

1.一种二氯烟酸生产用污水预处理装置，包括沉淀池本体(1)，其特征在于，所述沉淀池本体(1)的内侧底部中心处开设有清淤仓(3)，所述清淤仓(3)的外侧连通有排污管(2)，所述清淤仓(3)的内部通过密封罩固定有搅拌电机(4)，所述搅拌电机(4)的顶部通过转动连接架(5)传动连接有与沉淀池本体(1)内壁向贴合的第一搅拌桨(61)和第二搅拌桨(62)，所述沉淀池本体(1)的内部水平中线上通过固定轴(7)固定有沉淀斜板(8)，所述沉淀池本体(1)的顶部螺旋固定有I型固定架(9)，所述I型固定架(9)的中心位置处通过减震架(10)螺旋固定有转动电机(11)，且转动电机(11)通过联轴器(12)与搅拌仓本体(1)内部的搅拌桨(13)传动连接，所述搅拌池本体(1)内部外表壁上开设有溢流收集槽(14)。
2.根据权利要求1所述的一种二氯烟酸生产用污水预处理装置，其特征在于，所述第一搅拌桨(6)和第二搅拌桨(61)底部均开设有矩形凹槽(62)，且第一搅拌桨(6)和第二搅拌桨(61)底部的矩形凹槽(62)的位置相互交错分布。
3.根据权利要求1所述的一种二氯烟酸生产用污水预处理装置，其特征在于，所述沉淀池本体(1)的外侧壳体上位于溢流收集槽(14)的底部连接有排水使用的排水管(15)。
4.根据权利要求1所述的一种二氯烟酸生产用污水预处理装置，其特征在于，所述溢流收集槽(14)的顶部开口高度低于沉淀池本体(1)的顶部开口高度。
5.根据权利要求1所述的一种二氯烟酸生产用污水预处理装置，其特征在于，所述第一搅拌桨(6)和第二搅拌桨(61)均为弧形结构，且第一搅拌桨(6)和第二搅拌桨(61)关于沉淀池本体(1)的竖直中线相互对称。
说明书
一种二氯烟酸生产用污水预处理装置
技术领域
本发明涉及污水预处理装置技术领域，尤其涉及一种二氯烟酸生产用污水预处理装置。
背景技术
二氯烟酸是一种化学物质，分子式(Formula)是C6H4ClNO2，二氯烟酸用作医药中间体，用于制造烟甲灭酸、烟氟灭酸等，二氯烟酸的熔点为176-180℃，白色洁净粉末、不溶于冷水、稍溶于热水，二氯烟酸生产用污水预处理装置就是用于多二氯烟酸生产时产生的污水预处理装置。
传统的二氯烟酸生产用污水预处理装置结构简单，功能单一，仅仅只能对其进行沉淀处理，从而使得处理步骤更加繁琐，影响工作效率。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种二氯烟酸生产用污水预处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种二氯烟酸生产用污水预处理装置，包括沉淀池本体，所述沉淀池本体的内侧底部中心处开设有清淤仓，所述清淤仓的外侧连通有排污管，所述清淤仓的内部通过密封罩固定有搅拌电机，所述搅拌电机的顶部通过转动连接架传动连接有与沉淀池本体1内壁向贴合的第一搅拌桨和第二搅拌桨，所述沉淀池本体的内部水平中线上通过固定轴固定有沉淀斜板，所述沉淀池本体的顶部螺旋固定有I型固定架，所述I型固定架的中心位置处通过减震架螺旋固定有转动电机，且转动电机通过联轴器与搅拌仓本体内部的搅拌桨传动连接，所述搅拌池本体内部外表壁上开设有溢流收集槽。
作为上述技术方案的进一步描述：
所述第一搅拌桨和第二搅拌桨底部均开设有矩形凹槽，且第一搅拌桨和第二搅拌桨底部的矩形凹槽的位置相互交错分布。
作为上述技术方案的进一步描述：
所述沉淀池本体的外侧壳体上位于溢流收集槽的底部连接有排水使用的排水管。
作为上述技术方案的进一步描述：
所述溢流收集槽的顶部开口高度低于沉淀池本体的顶部开口高度。
作为上述技术方案的进一步描述：
所述第一搅拌桨和第二搅拌桨均为弧形结构，且第一搅拌桨和第二搅拌桨关于沉淀池本体的竖直中线相互对称。
本发明中，首先通过设有溢流收集槽，通过搅拌电机带动搅拌架转动，使得沉淀池本体内部污水产生离心力，配合溢流收集槽对污水表面的悬浮物进行收集，使得该污水预处理装置可以对污水中的悬浮物进行去除，使得其功能更加多样化，其次，通过在两个搅拌桨上交错开设有矩形凹槽，既可以减小刮洗时的阻力，对搅拌桨进行保护，同时可以对沉淀池本体底部进行全面无死角刮洗，清理更加的干净。
