申请日2018.04.24
公开(公告)日2018.07.31
IPC分类号C02F9/02
摘要
本发明公开了一种用于工业废水的污水处理装置，包括集水池和废水处理池，所述废水处理池的一侧通过水管与集水池相连通，所述集水池的内部设置有集水泵，所述废水处理池的内部一端焊接有第三分隔板，所述废水处理池的内部位于第三分隔板的一侧设置有第二污泥泵，所述第二污泥泵的一侧连通有第一导水管，所述废水处理池的内部位于第三分隔板的另一侧依次设置有初级过滤层和深度过滤层。本发明中，第二分隔板上贯穿有第二导水管，第二导水管的一端位于深度过滤层的一侧，另一端位于初级过滤层的一侧，使得废水能在初级过滤层和深度过滤层之间进行重复性过滤，从而保证过滤的充分性。
权利要求书
1.一种用于工业废水的污水处理装置，包括集水池(1)和废水处理池(3)，其特征在于，所述废水处理池(3)的一侧通过水管与集水池(1)相连通，所述集水池(1)的内部设置有集水泵(2)，所述废水处理池(3)的内部一端焊接有第三分隔板(15)，所述废水处理池(3)的内部位于第三分隔板(15)的一侧设置有第二污泥泵(16)，所述第二污泥泵(16)的一侧连通有第一导水管(4)，第一导水管(4)的另一端延伸至第三分隔板(15)的另一侧，所述废水处理池(3)的内部位于第三分隔板(15)的另一侧依次设置有初级过滤层(14)和深度过滤层(13)，所述废水处理池(3)的内部位于深度过滤层(13)的一侧焊接有第二分隔板(12)，所述第二分隔板(12)上贯穿有第一出水管(6)，所述第一出水管(6)的内部设置有控制阀(7)，所述第二分隔板(12)上贯穿有第二导水管(5)，第二导水管(5)的一端延伸至深度过滤层(13)的一侧，第二导水管(5)的另一端延伸至初级过滤层(14)的一侧，所述废水处理池(3)的内部位于第二分隔板(12)的另一侧焊接有第一分隔板(10)，所述第二分隔板(12)与第一分隔板(10)的中间位置处设置有第一污泥泵(11)，所述第一污泥泵(11)的一侧连通有第三导水管(8)，其第三导水管(8)的另一端延伸至第一分隔板(10)的另一侧，所述第一分隔板(10)上均匀设置有多个防倒流器(18)，所述废水处理池(3)的另一侧贯穿有第二出水管(9)，所述第二出水管(9)的内部设置有减速扇(17)。
2.根据权利要求1所述的一种用于工业废水的污水处理装置，其特征在于，所述第二出水管(9)的一端对称连通有两个水管。
3.根据权利要求1所述的一种用于工业废水的污水处理装置，其特征在于，所述初级过滤层(14)与深度过滤层(13)均为可拆卸结构。
4.根据权利要求1所述的一种用于工业废水的污水处理装置，其特征在于，所述减速扇(17)等距设置有三个。
5.根据权利要求1所述的一种用于工业废水的污水处理装置，其特征在于，所述防倒流器(18)呈圆型结构。
说明书
一种用于工业废水的污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种用于工业废水的污水处理装置。
背景技术
工业废水治理，指的是工业生产过程用过的水经过适当处理回用于生产或妥善地排放出厂，包括生产用水的管理和为便于治理废水而采取的措施，在进行工业废水治理的时候，需要用到一种用于工业废水的污水处理装置。
然而现有的一种用于工业废水的污水处理装置在使用上仍存在一定的不足之处，使用时，废水过滤效果有待改进，废水在消毒池内部的时间较短，存在消毒不充分的现象。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于工业废水的污水处理装置。

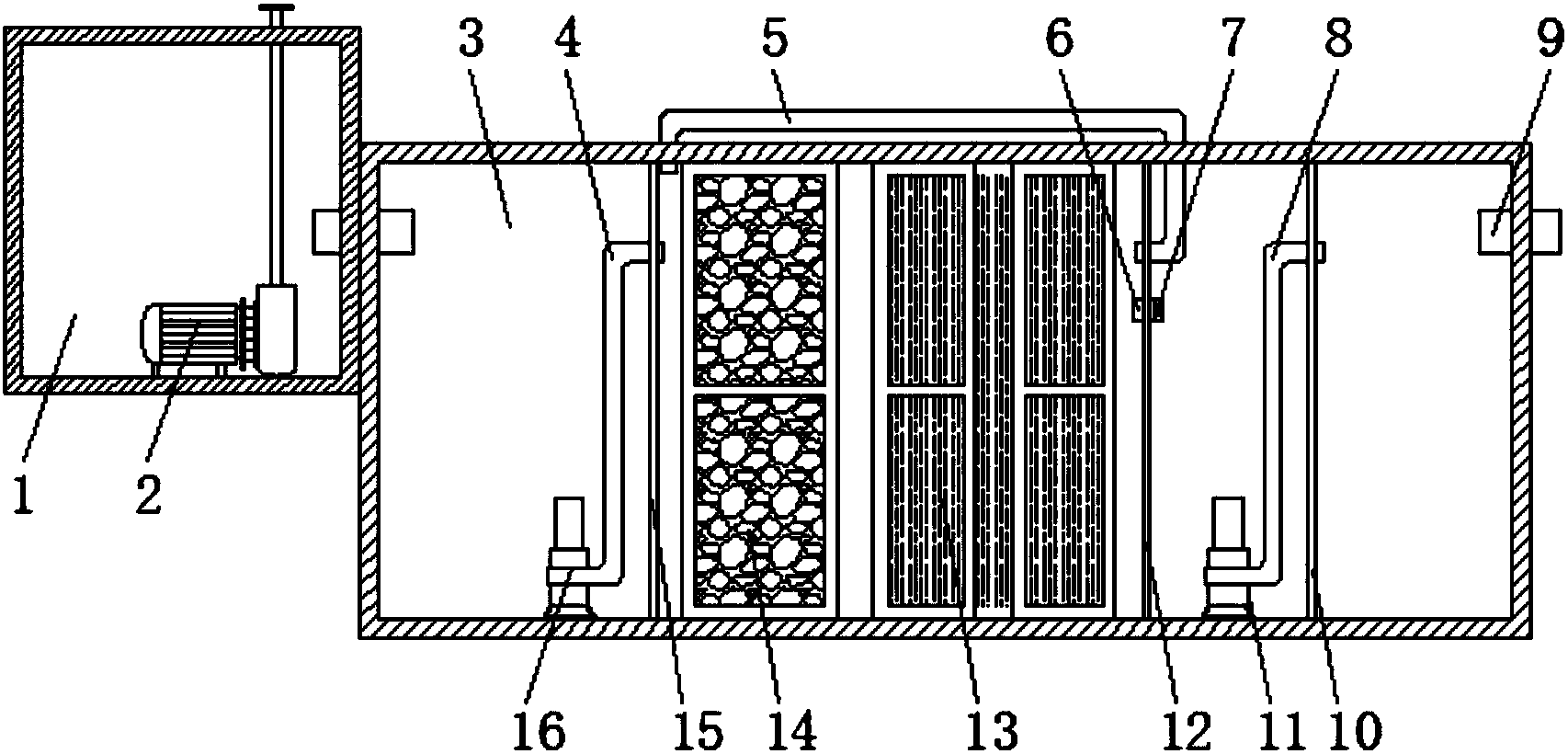

为了实现上述目的，本发明采用了如下技术方案：一种用于工业废水的污水处理装置，包括集水池和废水处理池，所述废水处理池的一侧通过水管与集水池相连通，所述集水池的内部设置有集水泵，所述废水处理池的内部一端焊接有第三分隔板，所述废水处理池的内部位于第三分隔板的一侧设置有第二污泥泵，所述第二污泥泵的一侧连通有第一导水管，第一导水管的另一端延伸至第三分隔板的另一侧，所述废水处理池的内部位于第三分隔板的另一侧依次设置有初级过滤层和深度过滤层，所述废水处理池的内部位于深度过滤层的一侧焊接有第二分隔板，所述第二分隔板上贯穿有第一出水管，所述第一出水管的内部设置有控制阀，所述第二分隔板上贯穿有第二导水管，第二导水管的一端延伸至深度过滤层的一侧，第二导水管的另一端延伸至初级过滤层的一侧，所述废水处理池的内部位于第二分隔板的另一侧焊接有第一分隔板，所述第二分隔板与第一分隔板的中间位置处设置有第一污泥泵，所述第一污泥泵的一侧连通有第三导水管，其第三导水管的另一端延伸至第一分隔板的另一侧，所述第一分隔板上均匀设置有多个防倒流器，所述废水处理池的另一侧贯穿有第二出水管，所述第二出水管的内部设置有减速扇。
作为上述技术方案的进一步描述：
所述第二出水管的一端对称连通有两个水管。
作为上述技术方案的进一步描述：
所述初级过滤层与深度过滤层均为可拆卸结构。
作为上述技术方案的进一步描述：
所述减速扇等距设置有三个。
作为上述技术方案的进一步描述：
所述防倒流器呈圆型结构。
本发明中，首先，第二分隔板上贯穿有第二导水管，第二导水管的一端位于深度过滤层的一侧，另一端位于初级过滤层的一侧，使得废水能在初级过滤层和深度过滤层之间进行重复性过滤，从而保证过滤的充分性，其次，第一分隔板将废水池的内部一侧分隔为二次沉淀池，另一侧分隔为消毒池，第一分隔板上均匀开设有多个防倒流器，防倒流器的设置不仅能加快废水进入消毒的速度，同时能防止消毒池内部的水分与二次沉淀内部的水分混合，防止消毒的效果被影响，保证消毒的彻底性，最后，第二出水管的内部设置有减速扇，可以减缓废水通过第二出水管的速率，延长废水在消毒池内部停留的时间，保证充分消毒，同时第二出水管的一端对称连通有两个水管，当废水通过减速器后，能加快废水完全排出的速率，从而提高工作效率。
