申请日2018.04.24
公开(公告)日2018.07.27
IPC分类号C02F11/12
摘要
本发明公开了一种污水处理用污泥压滤装置，包括污水压滤器、第一压滤辊和第二压滤辊，所述污水压滤器的内部一端转动连接有第一压滤辊，所述污水压滤器的内部一端位于第一压滤辊的下方位置处转动连接有第二压滤辊，所述污水压滤器的一侧位于第二压滤辊的下方位置处焊接有第一斜板，所述第一斜板的一侧设置有输送带，所述污水压滤器的内部位于第二压滤辊的另一侧设置有第二斜板，所述第二斜板的顶部固定有外脱水器。本发明中，污泥压滤装置的内部不仅设置有外脱水器和内脱水器对污泥进行脱水，同时设置有第一压滤辊和第二压滤辊对污泥进行二次压滤，强化了压滤的效果，提高了污泥压滤的效率。
权利要求书

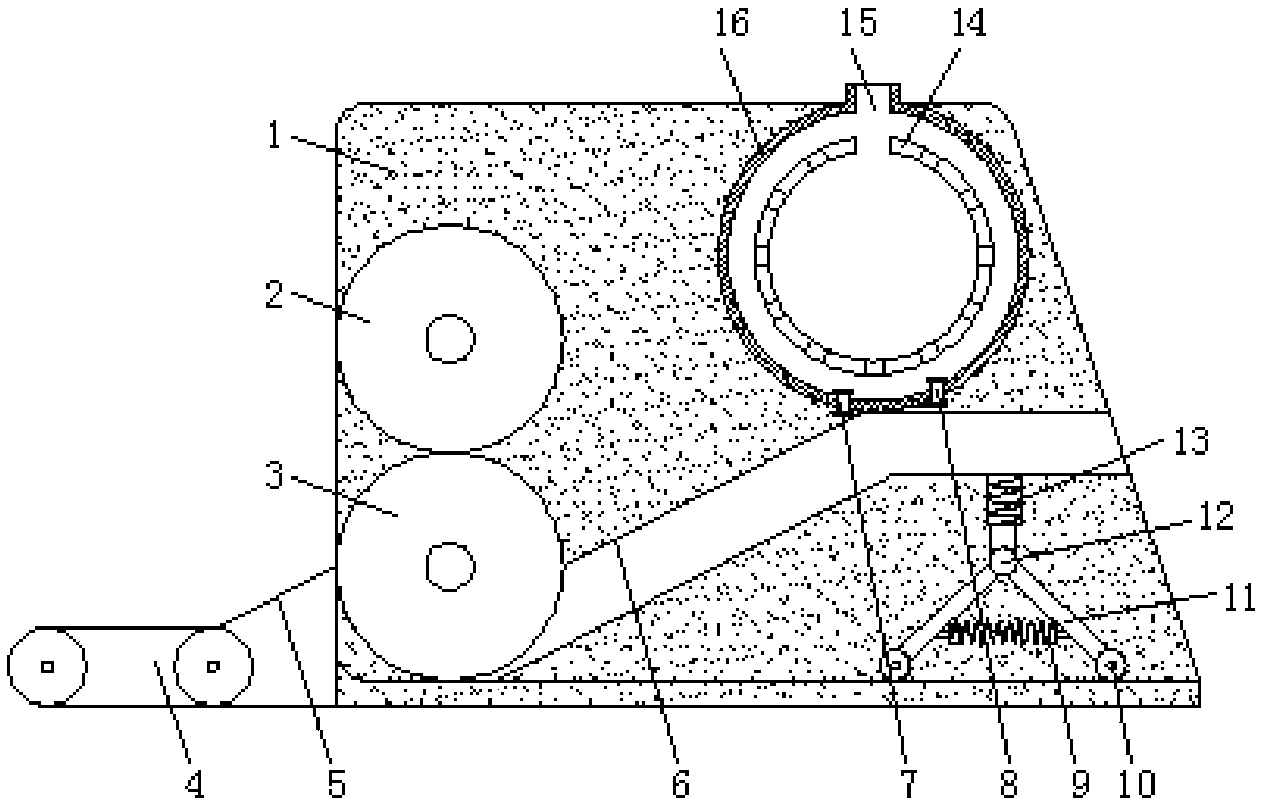

1.一种污水处理用污泥压滤装置，包括污水压滤器(1)、第一压滤辊(2)和第二压滤辊(3)，其特征在于，所述污水压滤器(1)的内部一端转动连接有第一压滤辊(2)，所述污水压滤器(1)的内部一端位于第一压滤辊(2)的下方位置处转动连接有第二压滤辊(3)，所述污水压滤器(1)的一侧位于第二压滤辊(3)的下方位置处焊接有第一斜板(5)，所述第一斜板(5)的一侧设置有输送带(4)，所述污水压滤器(1)的内部位于第二压滤辊(3)的另一侧设置有第二斜板(6)，所述第二斜板(6)的顶部固定有外脱水器(16)，所述外脱水器(16)的顶部开设有进料口(15)，所述外脱水器(16)的内部设置有电机(17)，所述电机(17)通过转轴与内脱水器(14)传动连接，所述内脱水器(14)的外部均匀设置有多个滤网(18)，所述外脱水器(16)的底部分别设置有第一电磁阀(7)和第二电磁阀(8)，所述第二斜板(6)的底部固定有减震弹簧(13)，所述减震弹簧(13)通过铰链(12)与支撑柱(11)转动连接，所述支撑柱(11)的底部固定有滚轮(10)，所述污水压滤器(1)的内部底板上开设有滑槽(19)。
2.根据权利要求1所述的一种污水处理用污泥压滤装置，其特征在于，所述第一压滤辊(2)与第二压滤辊(3)相切。
3.根据权利要求1所述的一种污水处理用污泥压滤装置，其特征在于，所述支撑柱(11)设计为倒V型结构，且支撑柱(11)的内部设置有复位弹簧(9)。
4.根据权利要求1所述的一种污水处理用污泥压滤装置，其特征在于，所述滚轮(10)位于滑槽(19)的内部，且滚轮(10)的宽度与滑槽(19)的宽度大小相等。
5.根据权利要求1所述的一种污水处理用污泥压滤装置，其特征在于，所述外脱水器(16)的直径大于内脱水器(14)的直径。
说明书
一种污水处理用污泥压滤装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理用污泥压滤装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，2013年城市生活污水排放已是中国城市水的主要污染源城市，生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情，为使得污水处理之后的污泥便于清理，需要将污泥进行压滤，故而需要一种污水处理用污泥压滤装置。
然而现有的一种污水处理用污泥压滤装置在使用上仍存在一定的不足之处，使用时，污泥压滤装置的压滤效果较差，且污泥压滤装置的减震性能较差。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用污泥压滤装置。
为了实现上述目的，本发明采用了如下技术方案：一种污水处理用污泥压滤装置，包括污水压滤器、第一压滤辊和第二压滤辊，所述污水压滤器的内部一端转动连接有第一压滤辊，所述污水压滤器的内部一端位于第一压滤辊的下方位置处转动连接有第二压滤辊，所述污水压滤器的一侧位于第二压滤辊的下方位置处焊接有第一斜板，所述第一斜板的一侧设置有输送带，所述污水压滤器的内部位于第二压滤辊的另一侧设置有第二斜板，所述第二斜板的顶部固定有外脱水器，所述外脱水器的顶部开设有进料口，所述外脱水器的内部设置有电机，所述电机通过转轴与内脱水器传动连接，所述内脱水器的外部均匀设置有多个滤网，所述外脱水器的底部分别设置有第一电磁阀和第二电磁阀，所述第二斜板的底部固定有减震弹簧，所述减震弹簧通过铰链与支撑柱转动连接，所述支撑柱的底部固定有滚轮，所述污水压滤器的内部底板上开设有滑槽。
作为上述技术方案的进一步描述：
所述第一压滤辊与第二压滤辊相切。
作为上述技术方案的进一步描述：
所述支撑柱设计为倒V型结构，且支撑柱的内部设置有复位弹簧。
作为上述技术方案的进一步描述：
所述滚轮位于滑槽的内部，且滚轮的宽度与滑槽的宽度大小相等。
作为上述技术方案的进一步描述：
所述外脱水器的直径大于内脱水器的直径。
本发明中，首先，污泥压滤装置的内部不仅设置有外脱水器和内脱水器对污泥进行脱水，同时设置有第一压滤辊和第二压滤辊对污泥进行二次压滤，强化了压滤的效果，提高了污泥压滤的效率，其次，减震弹簧的底部通过铰链与支撑柱转动连接，且支撑柱的内部设置有复位弹簧，减震弹簧可起到一定的竖向减震作用，复位弹簧可起到一定的横向减震作用，从而增强了装置的减震效果，起到保护污泥压滤装置的作用。
