申请日2018.04.24
公开(公告)日2018.07.27
IPC分类号B01D36/02; C02F1/00
摘要
本发明公开了一种污水处理设备，包括污水处理箱，所述污水处理箱的顶部通过污水导入管连通有预混管，所述预混管的顶部连通有入料管，所述弧形槽的底部中心处套接有排水管，且排水管的两侧外壁上对称焊接有支架，并且支架上固定有振动电机。本发明中，在滤网的底部通过伸缩杆连接有第一滤板，而通过第一滤板的下滑，可给第二滤板施加作用力，从而可挤压第一滤板和第二滤板之间的滤棉，使得滤棉内的水分被挤出，以避免污水在处理过程中，造成水资源浪费，而且在排水管的两外壁上均固定有振动电机，可通过振动电机的振动将排水管内壁上的残留水分震落，从而进一步节约了水资源。
权利要求书

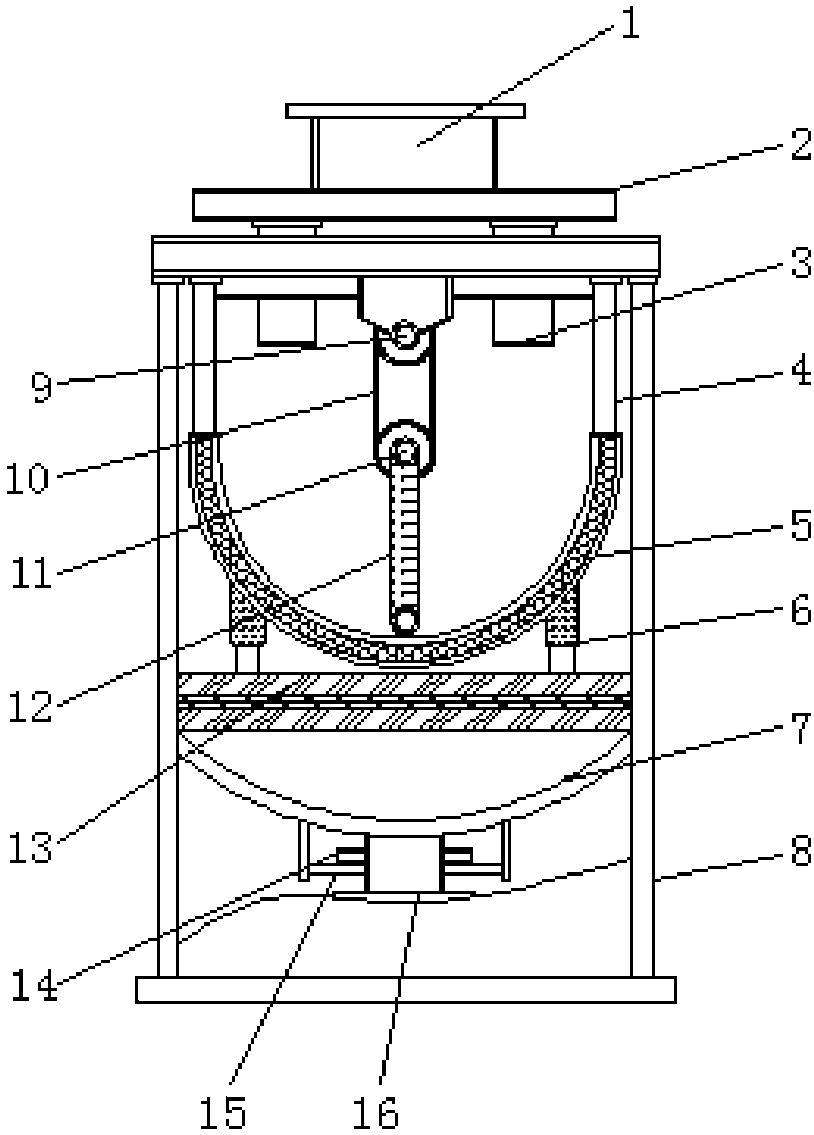

1.一种污水处理设备，包括污水处理箱(8)，其特征在于，所述污水处理箱(8)的顶部通过污水导入管(3)连通有预混管(2)，所述预混管(2)的顶部连通有入料管(1)，污水处理箱(8)的内部顶端中心处通过支座转动连接有第一滑轮(9)，所述第一滑轮(9)的底部通过传动带(10)连接有第二定滑轮(11)，且第二定滑轮(11)通过转轴与污水处理箱(8)的内壁转动连接，所述第二定滑轮(11)上通过转轴转动连接有刮杆(12)，所述污水处理箱(8)的内部位于刮杆(12)的外侧通过支杆(4)焊接有滤网(5)，所述滤网(5)的底部通过伸缩杆(6)焊接有第一滤板(13)，所述第一滤板(13)的底部焊接有第二滤板(20)，且第一滤板(13)和第二滤板(20)之间填充有滤棉(19)，所述污水处理箱(8)的内部位于第二滤板(20)的下方焊接有弧形槽(7)，所述弧形槽(7)的底部中心处套接有排水管(16)，且排水管(16)的两侧外壁上对称焊接有支架(15)，并且支架(15)上固定有振动电机(14)。
2.根据权利要求1所述的一种污水处理设备，其特征在于，所述刮杆(12)由两个圆环(17)和两个圆环(17)之间焊接的支杆组成，且位于支杆(12)底部的圆环(17)的表面粘附有吸收棉(18)。
3.根据权利要求1所述的一种污水处理设备，其特征在于，所述伸缩杆(6)共设置有两个，且两个伸缩杆(6)关于滤网(5)的竖直中线对称。
4.根据权利要求1所述的一种污水处理设备，其特征在于，所述污水导入管(3)共设置有两个，且两个污水导入管(3)关于污水处理箱(8)的竖直中线对称。
5.根据权利要求1所述的一种污水处理设备，其特征在于，所述第一滤板(13)和第二滤板(20)的两端分别与污水处理箱(8)的两内侧壁滑动连接。
说明书
一种污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理设备。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在污水的排放过程中，需要先对其进行处理，以避免给环境造成污染，然而现有的污水处理设备，其结构简单，在污水处理后，其过滤机构上的残留物无法清除，而且净化后的水资源容易残留在污水处理设备的内部机构表壁上，容易造成水资源的浪费。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理设备。
为了实现上述目的，本发明采用了如下技术方案：一种污水处理设备，包括污水处理箱，所述污水处理箱的顶部通过污水导入管连通有预混管，所述预混管的顶部连通有入料管，污水处理箱的内部顶端中心处通过支座转动连接有第一滑轮，所述第一滑轮的底部通过传动带连接有第二定滑轮，且第二定滑轮通过转轴与污水处理箱的内壁转动连接，所述第二定滑轮上通过转轴转动连接有刮杆，所述污水处理箱的内部位于刮杆的外侧通过支杆焊接有滤网，所述滤网的底部通过伸缩杆焊接有第一滤板，所述第一滤板的底部焊接有第二滤板，且第一滤板和第二滤板之间填充有滤棉，所述污水处理箱的内部位于第二滤板的下方焊接有弧形槽，所述弧形槽的底部中心处套接有排水管，且排水管的两侧外壁上对称焊接有支架，并且支架上固定有振动电机。
作为上述技术方案的进一步描述：
所述刮杆由两个圆环和两个圆环之间焊接的支杆组成，且位于支杆底部的圆环的表面粘附有吸收棉。
作为上述技术方案的进一步描述：
所述伸缩杆共设置有两个，且两个伸缩杆关于滤网的竖直中线对称。
作为上述技术方案的进一步描述：
所述污水导入管共设置有两个，且两个污水导入管关于污水处理箱的竖直中线对称。
作为上述技术方案的进一步描述：
所述第一滤板和第二滤板的两端分别与污水处理箱的两内侧壁滑动连接。
本发明中，首先，在污水处理箱的内部设有滤网，并且位于滤网的内侧设有刮杆，刮杆可经由第一滑轮带动第二滑轮转动而进行摆动，可实现自动清理滤网表面污垢的功能，其次，在滤网的底部通过伸缩杆连接有第一滤板，而通过第一滤板的下滑，可给第二滤板施加作用力，从而可挤压第一滤板和第二滤板之间的滤棉，使得滤棉内的水分被挤出，以避免污水在处理过程中，造成水资源浪费，而且在排水管的两外壁上均固定有振动电机，可通过振动电机的振动将排水管内壁上的残留水分震落，从而进一步节约了水资源。
