申请日2018.04.24
公开(公告)日2018.07.27
IPC分类号C02F9/10
摘要

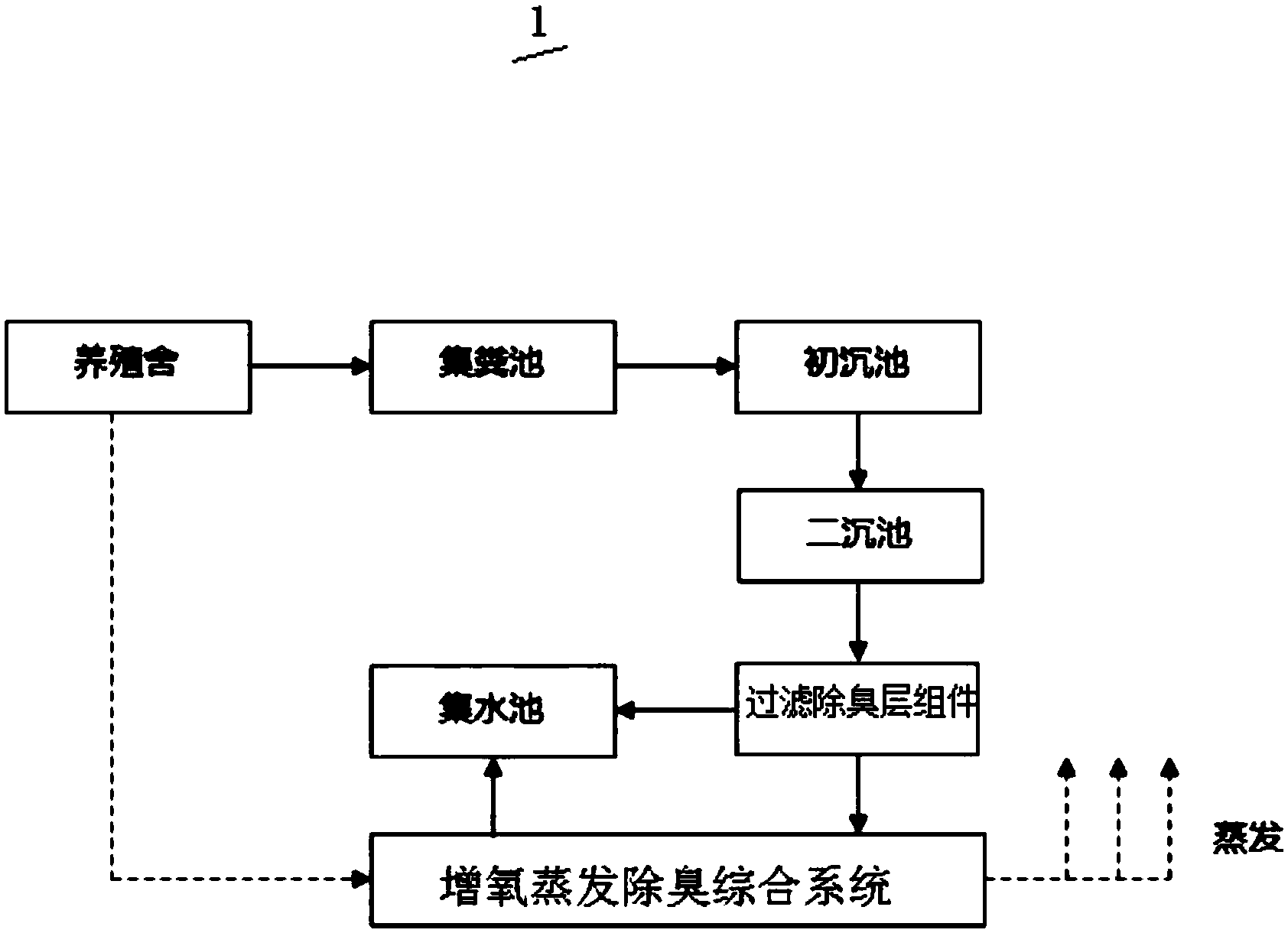

本发明提供一种用于高浓度污水处理的污水处理系统及污水处理工艺，包括集粪池、初沉池、二沉池、过滤除臭层组件、集水池及增氧蒸发除臭综合系统;二沉池与过滤除臭层组件之间通过二沉池自吸泵相连通;集水池与增氧蒸发除臭综合系统之间通过集水池自吸泵相连通，实际污水处理过程中，养殖舍的粪污经初沉池溢流至二沉池，二沉池的粪水经污水泵流入过滤除臭层组件，经过滤除臭层污水流至集水池，集水池的污水经水泵、布水系统流至增氧蒸发除臭综合系统，增氧、蒸发、除臭系统的水，再次经过滤除臭层组件流至集水池，本设计系统稳定性强，简单操作就可以保证系统的正常运行，在处理污水的同时也对养殖舍的臭气进行收集处理，保证养殖区域的空气质量。
权利要求书
1.一种用于高浓度污水处理的污水处理系统，其特征在于：包括集粪池、初沉池、二沉池、过滤除臭层组件、集水池以及用于对集水池中的水进行分布过滤、增氧及除臭的增氧蒸发除臭综合系统;所述二沉池与过滤除臭层组件之间通过二沉池自吸泵相连通，利用二沉池自吸泵将二沉池中的水抽至过滤除臭层组件中;所述集水池与增氧蒸发除臭综合系统之间通过集水池自吸泵相连通，利用集水池自吸泵将集水池中的水抽至增氧蒸发除臭综合系统中;该所述过滤除臭层组件包括除臭过滤层布水器、除臭层以及滤料层，且除臭层处于除臭过滤层布水器与滤料层之间部位;且在所述滤料层下部还设置有用于将过滤完成后的液体导入集水池中的集水渠;所述增氧蒸发除臭综合系统包括蒸发片布水器以及若干片用于进行液体蒸发的蒸发片;且该增氧蒸发除臭综合系统位于过滤除臭层组件上部。
2.如权利要求1所述的一种用于高浓度污水处理的污水处理系统，其特征在于：所述集粪池中设置有用于将粪料进行固液分离的压滤机。
3.如权利要求1所述的一种用于高浓度污水处理的污水处理系统，其特征在于：所述过滤除臭层组件中的滤料层下部呈倒梯形形状;且滤料层为陶粒料滤料层。
4.如权利要求1或3所述的一种用于高浓度污水处理的污水处理系统，其特征在于：所述除臭层以及滤料层都为可移动式结构部件。
5.如权利要求1所述的一种用于高浓度污水处理的污水处理系统，其特征在于：所述蒸发片为植物纤维、合成纤维中的一种或两种混合纤维编织材料片。
6.如权利要求1所述的一种用于高浓度污水处理的污水处理系统，其特征在于：还包括用于进行臭气收集、加速污水蒸发的轴流风机。
7.如权利要求1或5所述的一种用于高浓度污水处理的污水处理系统，其特征在于：所述蒸发片布水器包括用于固定各蒸发片上下部位的上布水管以及下布水管;且在各上布水管与下布水管中均匀开设有小孔。
8.如权利要求6所述的一种用于高浓度污水处理的污水处理系统，其特征在于：所述轴流风机连接有集气管道以及用于将臭气分布于整个系统的布气管道;该布气管道与蒸发片相互垂直，且在各蒸发片部位开设通气孔。
9.一种用于高浓度污水处理的污水处理工艺，其特征在于：包括以下步骤，
S1：利用集粪池收集来自外部养殖舍中的粪、尿及冲洗水，并利用集粪池中的压滤机进行粪料的固液分离;
S2：将步骤S1中固液分离完成后的粪料输送至初沉池、二沉池中进行二次沉淀，并将二沉池中的上清液通过二沉池自吸泵抽至过滤除臭层组件中进行过滤除臭处理;
S3：步骤S2中过滤除臭处理完成后的粪料收集至集水池，集水池中的水通过集水池自吸泵抽至增氧蒸发除臭综合系统中进行增氧蒸发除臭处理，处理完成后再次回流到过滤除臭层组件;
S4：步骤S3处理完成后的水再次流入集水池中，并重复步骤S3的处理流程，进行多次重复循环。
S5：污水处理完成。
10.如权利要求1所述的一种用于高浓度污水处理的污水处理工艺，其特征在于：所述步骤S1中，对废水的处理还包括进行活性污泥法、生物滤池法生化处理，并利用曝气增氧、增氧机增氧，生化过后的水采用臭氧脱色、催化氧化脱色、次氯酸脱色方法进行脱色。
说明书
一种用于高浓度污水处理的污水处理系统及污水处理工艺
[技术领域]
本发明涉及污水处理技术领域，尤其涉及一种运营成本低，系统稳定性强的用于高浓度污水处理的污水处理系统及污水处理工艺。
[背景技术]
目前，高浓度有机废水处理工艺大多包括气浮法、UASB池、A/O、光催化氧化脱色，臭氧脱色、漂水脱色等等，其工艺具有以下特点：工艺的投资成本及运行成本较高;工艺流程中添加的化学药剂易造成二次污染;日常污水处理运行操作，也需具有一定的专业水平;污水处理量越小，其每一方废水处理的投资和运行成本就越高。
国内现有大量养殖散户，其养殖数量在50到2000不等，日产高浓度养殖废水大约在1m3到30m3不等，采用目前的工艺进行处理，其投资及运行成本相对养殖户过高，其要求的专业水平也过高，无法满足长期稳定运行，且养殖散户养殖的牲畜出栏的时候，其污水量几乎没有，很可能导致整个污水处理系统的崩溃。
基于上述问题，本领域的技术人员进行了大量的研发和实验，并取得了较好的成绩。
[发明内容]
为克服现有技术所存在的问题，本发明提供一种运营成本低，系统稳定性强的用于高浓度污水处理的污水处理系统及污水处理工艺。
本发明解决技术问题的方案是提供一种用于高浓度污水处理的污水处理系统，包括集粪池、初沉池、二沉池、过滤除臭层组件、集水池以及用于对集水池中的水进行分布过滤、增氧及除臭的增氧蒸发除臭综合系统;所述二沉池与过滤除臭层组件之间通过二沉池自吸泵相连通，利用二沉池自吸泵将二沉池中的水抽至过滤除臭层组件中;所述集水池与增氧蒸发除臭综合系统之间通过集水池自吸泵相连通，利用集水池自吸泵将集水池中的水抽至增氧蒸发除臭综合系统中;该所述过滤除臭层组件包括除臭过滤层布水器、除臭层以及滤料层，且除臭层处于除臭过滤层布水器与滤料层之间部位;且在所述滤料层下部还设置有用于将过滤完成后的液体导入集水池中的集水渠;所述增氧蒸发除臭综合系统包括蒸发片布水器以及若干片用于进行液体蒸发的蒸发片;且该增氧蒸发除臭综合系统位于过滤除臭层组件上部。
优选地，所述集粪池中设置有用于将粪料进行固液分离的压滤机。
优选地，所述过滤除臭层组件中的滤料层下部呈倒梯形形状;且滤料层为陶粒料滤料层。
优选地，所述除臭层以及滤料层都为可移动式结构部件。
优选地，所述蒸发片为植物纤维、合成纤维中的一种或两种混合纤维编织材料片。
优选地，所述一种用于高浓度污水处理的污水处理系统还包括用于进行臭气收集、加速污水蒸发的轴流风机。
优选地，所述蒸发片布水器包括用于固定各蒸发片上下部位的上布水管以及下布水管;且在各上布水管与下布水管中均匀开设有小孔。
优选地，所述轴流风机连接有集气管道以及用于将臭气分布于整个系统的布气管道;该布气管道与蒸发片相互垂直，且在各蒸发片部位开设通气孔。
一种用于高浓度污水处理的污水处理工艺，包括以下步骤，
S1：利用集粪池收集来自外部养殖舍中的粪、尿及冲洗水，并利用集粪池中的压滤机进行粪料的固液分离;
S2：将步骤S1中固液分离完成后的粪料输送至初沉池、二沉池中进行二次沉淀，并将二沉池中的上清液通过二沉池自吸泵抽至过滤除臭层组件中进行过滤除臭处理;
S3：步骤S2中过滤除臭处理完成后的粪料收集至集水池，集水池中的水通过集水池自吸泵抽至增氧蒸发除臭综合系统中进行增氧蒸发除臭处理，处理完成后再次回流到过滤除臭层组件;
S4：步骤S3处理完成后的水再次流入集水池中，并重复步骤S3的处理流程，进行多次重复循环。
S5：污水处理完成。
优选地，所述步骤S1中，对废水的处理还包括进行活性污泥法、生物滤池法生化处理，并利用曝气增氧、增氧机增氧，生化过后的水采用臭氧脱色、催化氧化脱色、次氯酸脱色方法进行脱色。
与现有技术相比，本发明一种用于高浓度污水处理的污水处理系统及污水处理工艺通过同时设置集粪池、初沉池、二沉池1、过滤除臭层组件、集水池7以及用于对集水池7中的水进行分布过滤、增氧及除臭的增氧蒸发除臭综合系统，实际管道连通设计中，采用二沉池1与过滤除臭层组件之间通过二沉池自吸泵2相连通，利用二沉池自吸泵2将二沉池1中的水抽至过滤除臭层组件中，集水池7与增氧蒸发除臭综合系统之间通过集水池自吸泵8相连通，利用集水池自吸泵8将集水池7中的水抽至增氧蒸发除臭综合系统中，实际污水处理过程中，养殖舍的粪污流至初沉池，经初沉池溢流至二沉池1，二沉池1的粪水经污水泵流入过滤除臭层组件，经过滤除臭层，污水流至集水池7，集水池7的污水经水泵、布水系统均匀的流至增氧蒸发除臭综合系统，增氧、蒸发、除臭系统的水，再次经过滤除臭层组件流至集水池7，以此不断的循环，本设计系统稳定性强，简单操作就可以保证系统的正常运行，在处理污水的同时也对养殖舍的臭气进行收集处理，保证养殖区域的空气质量。
