申请日2018.04.24
公开(公告)日2018.09.14
IPC分类号C02F9/02
摘要
本申请提供一种污水处理装置的具体技术方案，其特征在于，包括箱体、进水口、第一过滤装置、第二过滤装置、第三过滤装置、超滤膜过滤装置、滤膜清理装置、抽水装置和净水池。本申请的一种污水处理装置，结构简单，设计合理，箱体上部设有倾斜设置的第一过滤网和排污槽，避免了污水中较大颗粒对过滤装置的堵塞，提高了过滤效率;第二过滤装置设有石英砂过滤层，进一步对污水进行过滤;第三过滤装置为活性炭过滤层，进一步提高了污水处理效果;活性炭过滤层通过弹簧活动设置在支撑块下方，增加了活性炭过滤层上部滤水的存储量;设有超滤膜过滤装置，进一步提高了过滤效果;超滤膜过滤装置设有抽水装置，提高超滤膜过滤装置的过滤效率。
权利要求书

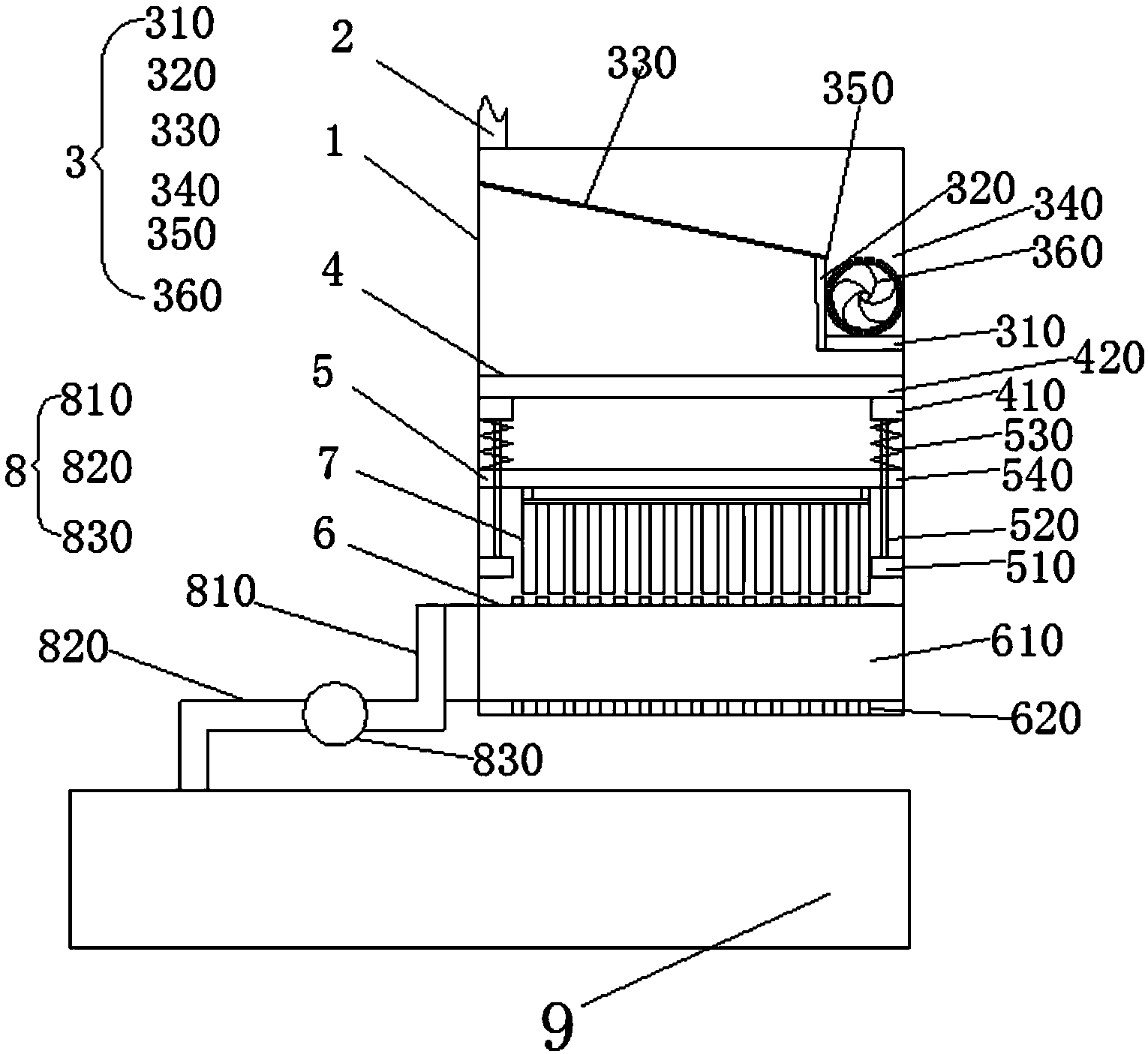

1.一种污水处理装置，其特征在于，包括箱体(1)、进水口(2)、第一过滤装置(3)、第二过滤装置(4)、第三过滤装置(5)、超滤膜过滤装置(6)、滤膜清理装置(7)、抽水装置(8)和净水池(9)，所述箱体(1)左侧上部设有进水口(2)，所述箱体(1)上部设有第一过滤装置(3)，所述第一过滤装置(3)包括支撑板(310)、竖直网板(320)、第一过滤网(330)、排污槽(340)、第二过滤网(350)和排污装置(360)，所述支撑板(310)设置在箱体(1)右侧壁上，所述竖直网板(320)设置在支撑板(310)上，所述第一过滤网(330)左侧固定设置在箱体(1)左侧壁上，所述第一过滤网(330)右侧设置在竖直网板(320)上部，所述第一过滤网(330)左侧高于右侧呈倾斜设置，所述竖直网板(320)、支撑板(310)和箱体(1)右侧壁形成排污槽(340)，所述排污槽(340)内设有第二过滤网(350)，所述第二过滤网(350)为弧形滤网，所述第一过滤网(330)和第二过滤网(350)的网孔直径大小相等，所述排污槽(340)内设有排污装置(360)，所述排污装置(360)包括旋转轴(361)、螺旋叶片(362)、驱动电机(363)和排污口(364)，所述旋转轴(361)设置在第二过滤网(350)上部，所述旋转轴(361)上设有螺旋叶片(362)，所述螺旋叶片(362)上设有清洗毛刷(362a)，所述旋转轴(361)穿过箱体(1)一侧侧壁与外部驱动电机(363)相连，所述箱体(1)另一相对侧壁设有排污口(364);所述第一过滤装置(3)下部设有第二过滤装置(4)，所述第二过滤装置(4)包括支撑块(410)和石英砂过滤层(420)，所述支撑块(410)设置在支撑板(310)下部左右两侧箱壁上，所述支撑块(410)上设有石英砂过滤层(420)，所述石英砂过滤层(420)包括防漏金属网罩(421)和石英砂(422)，所述第二过滤装置(4)下部设有第三过滤装置(5)，所述第三过滤装置(5)包括限位块(510)、导滑杆(520)、多个弹簧(530)和活性炭过滤层(540)，所述支撑块(310)下部箱体(1)左右两侧箱壁上设有与之对应的限位块(510)，所述支撑块(310)和限位块(510)之间设有导滑杆(520)，所述活性炭过滤层(540)通过弹簧(530)与支撑块(310)下部连接，且滑动套设在导滑杆(520)上;
所述第三过滤装置(5)下部设有超滤膜过滤装置(6)，所述超滤膜过滤装置(6)包括两个导水板(610)和多个超滤膜板(620);所述导水板(610)设置在箱体(1)前后两侧面上，所述导水板(610)右端与箱体(1)侧壁固定连接，所述导水板(610)左端穿过箱壁与外侧抽水装置(8)相连，所述导水板(610)为中空板，所述导水板(610)内部设有多个水平设置的第一导水槽(611)，所述超滤模板(620)平行设置，且与前后两侧的导水板(610)垂直连通，所述超滤模板(620)包括底板(621)、纤维网(622)和滤膜(623)，所述底板(621)为中空板，且左右两侧面设有导水孔(621a)，所述底板(621)内设有与导水板(610)内第一导水槽(611)相对应的多个第二导水槽(621b)，所述底板(621)外侧设有纤维网(622)，所述滤膜(623)设置在纤维网(622)外侧，所述超滤膜过滤装置(6)上部设有滤膜清理装置(7)，所述滤膜清理装置(7)包括固定板(710)、连接杆(720)和多块清膜板(730)，所述固定板(710)通过连接杆(720)与活性炭过滤层(540)相连，所述清膜板(730)设置固定板(710)下部，且与超滤模板(620)呈上下两排左右错位分布，所述抽水装置(8)包括导流管(810)、输水管(820)和抽水泵(830)，所述导流管(810)与导水板(610)左侧相连通，所述导流管(810)与输水管(820)相连，所述输水管(820)通过抽水泵(830)与净水池(9)相连。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述第一过滤网(330)倾斜角度为30度。
3.根据权利要求1所述的一种污水处理装置，其特征在于：所述滤膜(623)为高强度纳米级滤水膜。
4.根据权利要求1所述的一种污水处理装置，其特征在于：所述清膜板(730)上设有多个刮板(731)，所述刮板(731)水平设置。
5.根据权利要求4所述的一种污水处理装置，其特征在于：所述刮板(731)为橡胶刮板。
说明书
一种污水处理装置
技术领域
本申请涉及污水处理技术领域，特别是涉及一种污水处理装置。
背景技术
随着我国环境的不断恶化，污水也逐渐在增加，因此，对污水的净化也成了急需解决的问题。现有对污水净化的装置在对污水净化时，污水中的杂质很容易堵塞住过滤网，进而影响过滤网对污水的过滤，影响净化的顺利进行,而且过滤效果不理想。
发明内容
本申请为解决上述技术问题而提供一种污水处理装置。
本申请所采取的技术方案是：一种污水处理装置，其特征在于，包括箱体、进水口、第一过滤装置、第二过滤装置、第三过滤装置、滤膜过滤装置、滤膜清理装置、抽水装置和净水池，所述箱体左侧上部设有进水口，所述箱体上部设有第一过滤装置，所述第一过滤装置包括支撑板、竖直网板、第一过滤网、排污槽、第二过滤网和排污装置，所述支撑板设置在箱体右侧壁上，所述竖直网板设置在支撑板上，所述第一过滤网左侧固定设置在箱体左侧壁上，所述第一过滤网右侧设置在竖直网板上部，所述第一滤网左侧高于右侧呈倾斜设置，所述竖直网板、支撑板和箱体右侧壁形成排污槽，所述排污槽内设有第二过滤网，所述第二过滤网为弧形滤网，所述第一过滤网和第二过滤网的网孔直径大小相等，所述排污槽内设有排污装置，所述排污装置包括旋转轴、螺旋叶片、驱动电机和排污口，所述旋转轴设置在第二过滤网上部，所述旋转轴上设有螺旋叶片，所述螺旋叶片上设有清洗毛刷，所述旋转轴穿过箱体一侧侧壁与外部驱动电机相连，所述箱体另一相对侧壁设有排污口;所述第一过滤装置下部设有第二过滤装置，所述第二过滤装置包括支撑块和石英砂过滤层，所述支撑块设置在支撑板下部左右两侧箱壁上，所述支撑块上设有石英砂过滤层，所述石英砂过滤层包括防漏金属网罩和石英砂，所述第二过滤装置下部设有第三过滤装置，所述第三过滤装置包括限位块、导滑杆、多个弹簧和活性炭过滤层，所述支撑块下部箱体左右两侧箱壁上设有与之对应的限位块，所述支撑块和限位块之间设有导滑杆，所述活性炭过滤层通过弹簧与支撑块下部连接，且滑动套设在导滑杆上;所述第三过滤装置下部设有超滤膜过滤装置，所述超滤膜过滤装置包括两个导水板、多个超滤膜板、滤膜清理装置和抽水装置;所述导水板设置在箱体前后两侧面上，所述导水板右端与箱体侧壁固定连接，所述导水板左端穿过箱壁与外侧抽水装置相连，所述导水板为中空板，所述导水板内部设有多个水平设置的第一导水槽，所述超滤模板平行设置，且与前后两侧的导水板垂直连通，所述超滤模板包括底板、纤维网和滤膜，所述底板为中空板，且左右两侧面设有导水孔，所述底板内设有与导水板内第一导水槽相对应的多个第二导水槽，所述底板外侧设有纤维网，所述滤膜设置在纤维网外侧，所述超滤膜过滤装置上部设有滤膜清理装置，所述滤膜清理装置包括固定板、连接杆和多块清膜板，所述固定板通过连接杆与活性炭过滤层相连，所述清膜板设置固定板下部，且与超滤模板呈上下两排左右错位分布，所述抽水装置包括导流管、输水管和抽水泵，所述导流管与导水板左侧相连通，所述导流管与输水管相连，所述输水管通过抽水泵与净水池相连。
进一步的，所述第一滤网倾斜角度为30度。
进一步的，所述滤膜为高强度纳米级滤水膜。
进一步的，所述清膜板上设有多个刮板，所述刮板水平设置。
进一步的，所述刮板为橡胶刮板。
本申请具有的优点和积极效果是：本申请的一种污水处理装置，结构简单，设计合理，箱体上部设有倾斜设置的第一过滤网和排污槽，避免了污水中较大颗粒对过滤装置的堵塞，提高了过滤效率，排污槽内设有排污装置，便于将污水处理装置内的污染物排出箱体;第一过滤装置下部设有第二过滤装置，第二过滤装置设有石英砂过滤层，进一步对污水进行过滤，石英砂过滤层下部设有第三过滤装置，第三过滤装置为活性炭过滤层，进一步提高了污水处理效果，活性炭过滤层通过弹簧活动设置在支撑块下方，增加了活性炭过滤层上部滤水的存储量;活性炭过滤层下方设有滤膜清理装置，活性炭过滤层在滤水重力的作用下上下活动，带动滤膜清理装置对超滤膜过滤装置滤膜表面进行清理;第三过滤装置下方的超滤膜过滤装置，进一步提高了过滤效果;超滤膜过滤装置设有抽水装置，同时活性炭过滤层在滤水的重力下对下部滤水施压，提高超滤膜过滤装置的过滤效率。
