申请日2001.12.14
公开(公告)日2002.10.16
IPC分类号C02F11/00
摘要

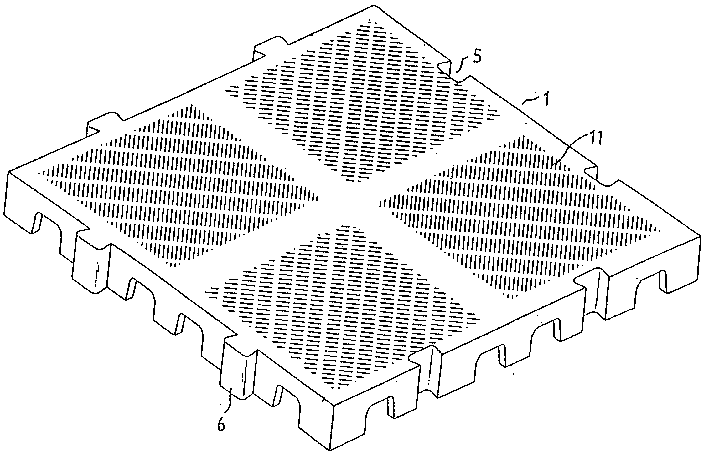

本实用新型是关于一种污泥及待处理秽物筛水板,主要是由各单元板块合并为一适当面积的板床,其中,各单元板块,表面概呈一平面,而设有密布与底面相通的渗孔;单元板块的底部,以底面向下延伸的周缘形成框区,以等分及交错设有由底面向下延伸的数呈锯齿状的补强肋,单元板块的底部,由渗孔孔缘向下延伸成斜边,并与邻渗孔所延伸的斜边,构成一楔形肋,各楔形肋之间隙,形成一导水通道。单元板块的周缘,分别设有凹凸对应的楔形榫头(MALE AND FEMALE DOVETAIL),可互为搭接,以此构造,形成一耐负荷且免动力的筛水性佳的废水及污泥前置处理设备。
権利要求書
1、污泥及待处理秽物筛水板，其特征在于：是由各单元板块合并为 一适当面积的板床;其中，各单元板块表面呈一平面，而设有密布与底 面相通的渗孔;单元板块的底部，以底面向下延伸的周缘形成框区，以 等分及交错设有由底面下延伸的补强肋，各补强肋与周缘形成锯齿状; 补强肋间连接有连接片;单元板块的底部，由渗孔孔缘向下延伸成斜边， 并与邻渗孔所延伸的斜边，构成一楔形肋，各楔形肋之间隙，形成一导 水通道;单元板块的同缘，分别设有凹凸对应的楔形笋头(MALE AND FEMALE DOVETAIL)，可互为搭接。
2、如权利要求1所述的污泥及等处理秽物筛水板;其特征在于：渗 孔所占面积不小于板面全面积的12%。
说明书
污泥及待处理秽物筛水板
技术领域
本实用新型涉及一种污泥及待处理秽物筛水板。
背景技术
环保为现代人在经济发展之后所想的一种逐渐重视的观念，环保的 领域甚广，而主要是以空气、废弃物、废水与声音(即空保、废物处理、 水保与噪音管制为主轴)，其中，值得一提的是废水的处理，由于废水处 理攸关生态保育(如植物吸收地层水分、海洋河川渔类及食及人类饮水)， 因此，如何作好废水处理，不但对生物的日常生活有关，更与长久的生 存延续有绵密的影响。
水污染的来源，除一般民生用水外，工厂、养殖场皆是水污染的主 要成因，因此，欲作好水污染的防制，当然需由源头控管，尤以工业废 水为最。一般工业废水，诸如工业工厂、肉品加工厂、蔬果加工厂、纸 浆厂、水产加工厂、都市卫生下水道、自来水厂污泥等，其对于废水的 处理，虽在主管机关及民意舆论的监督下，已渐有改善，然而对于投资 高昂的废水处理设备，例如大量的滤水设备等，无论在机械设备或机械 动力上皆为成本提升的原因，而影响其投资意愿。
一般如前述工业废水，诸如工业工厂、都市卫生下水道、自来水厂 污泥、肉品加工厂、蔬果加工厂、红色浆厂等等，其所产生之废弃物及 污泥中，含有绝大多数的水份，此水份除部份可藉由日光蒸发，一部份 非机械动力或强大外力(如离心、蒸发、挤压等)虽为脱去外，大部份 的水份多可由重力自然往低处流落;然在流落过程中，若无一较佳的过 滤设备，则由于水份的深解会夹带大量废弃物杂质，使得水处理的后续 工作更为烦锁及困难。
发明内容
本实用新型的目的是提供一种借自然力(重力)使废弃物或污泥中 的废水流落，而使废弃物及污泥废水一方面可自然流落，且经筛滤，另 一方面则使水份流畅不易淤积于流水通道，再方面使滤水过程省却动力 设备及能源。
为实现上述目的，本实用新型的解决方案是：污泥及待处理秽物筛 水板，是由各单元板块合并为一适当面积的板床;其中，各单元板块表 面呈一平面，而设有密布与底面相通的渗孔;单元板块的底部，以底面 向下延伸的周缘形成框区，以等分及交错设有由底面下延伸的补强肋， 各补强肋与周缘形成锯齿状;补强肋间连接有连接片;单元板块的底部， 由渗孔孔缘向下延伸成斜边，并与邻渗孔所延伸的斜边，构成一楔形肋， 各楔形肋之间隙，形成一导水通道;单元板块的同缘，分别设有凹凸对 应的楔形笋头(MALE AND FEMALE DOVETAIL)，可互为搭接。
采用上述方案后，各单元板块可平面式铺陈一较大面积的床面，而 供淤泥、含水废物的静置，使其大部份的水份下渗入本实用新型的底面， 并流至上水通道，成为一筛网作用外，留置于本实用新型的淤泥、废弃 物在经日光曝晒而形成较为干固后，可利用推土机于床面上铲起，再处 理废弃物。由于本实用新型适于自然静落的废物及污泥脱水处理，不需 藉由动力设备及能源，省去离心、压挤等外力脱水的成本，有效降低环 保成本。
