申请日2018.04.24
公开(公告)日2018.09.28
IPC分类号B08B3/08; B08B3/02; B08B3/10; B08B13/00; A61L2/18
摘要
本发明公开了一种造纸污水排放阀门清洗消毒装置，包括箱体，所述箱体内腔底部位于排污口远离箱体内壁的一侧固定连接有捡取装置，所述箱体内腔底部位于支撑架远离隔离板的一侧固定连接有输送装置，所述固定支撑板顶部固定连接有清洗装置，所述清洗装置远离箱体内壁的一侧底部固定连接有消毒喷头，所述消毒喷头远离清洗装置的一侧固定连接有漂洗喷头，所述连接板位于漂洗泵远离消毒泵的一侧固定连接有烘干装置，本发明涉及造纸污水处理技术领域。该装置可先清洗，再进行消毒和漂洗，最后进行烘干，保证排放阀门的洁净，避免污渍的堆积，避免排放阀门用具损坏，保证安全性，避免滋生有害物质，保护人员安全。
权利要求书

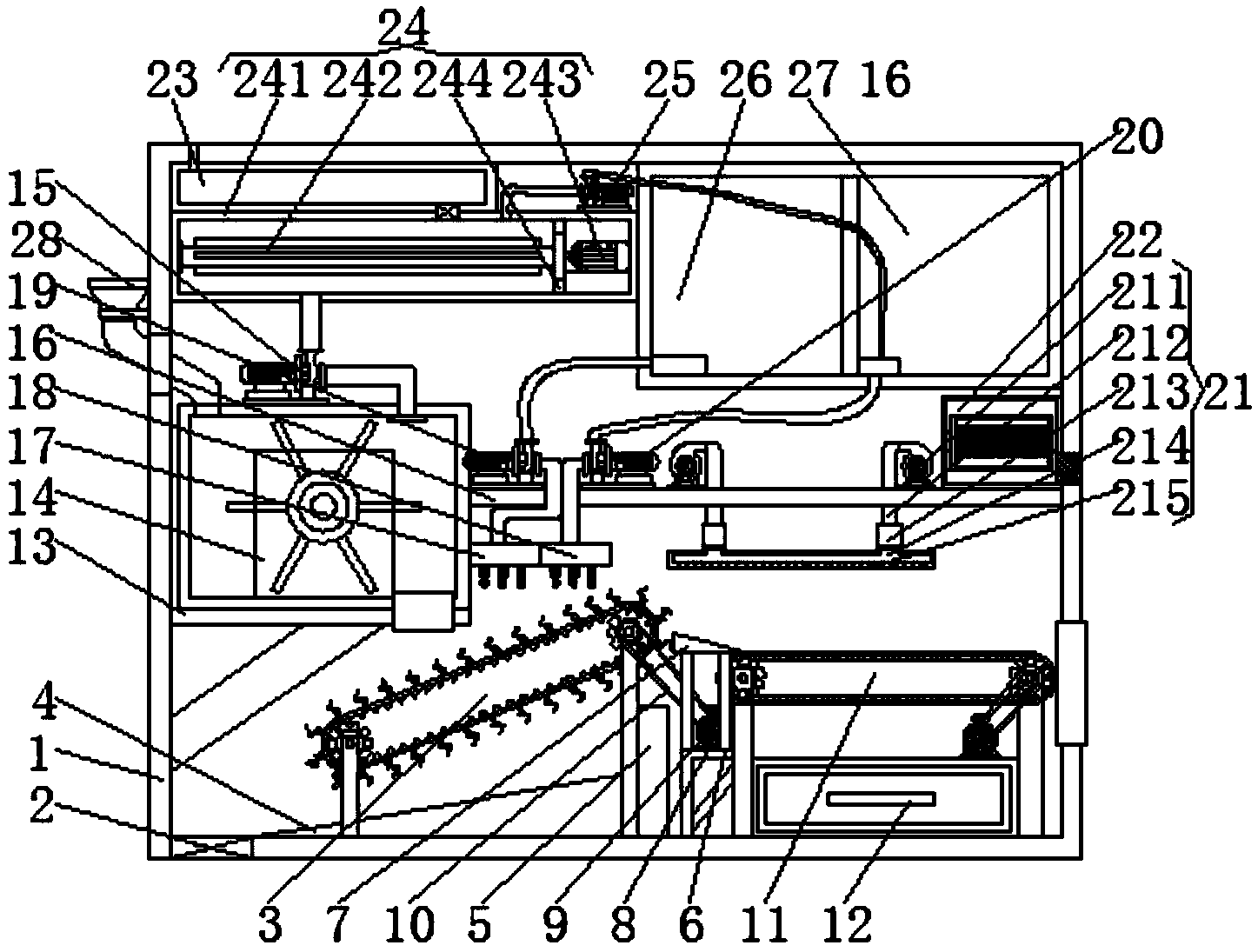

1.一种造纸污水排放阀门清洗消毒装置，包括箱体(1)，其特征在于：所述箱体(1)内腔底部一侧开设有排污口(2)，所述箱体(1)内腔底部位于排污口(2)远离箱体(1)内壁的一侧固定连接有捡取装置(3)，所述箱体(1)内腔底部位于捡取装置(3)正下方固定连接有导流块(4)，所述箱体(1)内腔底部位于捡取装置(3)远离排污口(2)的一端固定连接有隔离板(5)，所述箱体(1)内腔底部位于隔离板(5)远离捡取装置(3)的一侧固定连接有支撑架(6)，所述支撑架(6)顶部通过连杆固定连接有导料板(7)，所述支撑架(6)顶部位置导料板(7)正下方固定连接有捡取电机(8)，所述捡取电机(8)输出端通过输出轴转动连接有主动带轮(9)，所述主动带轮(9)外表面通过皮带(10)与捡取装置(3)滑动连接，所述箱体(1)内腔底部位于支撑架(6)远离隔离板(5)的一侧固定连接有输送装置(11)，所述箱体(1)内腔底部位于输送装置(11)正下方固定连接有工具箱(12)，所述箱体(1)靠近排污口(2)的一侧内壁中间位置固定连接有固定支撑板(13)，所述固定支撑板(13)顶部固定连接有清洗装置(14)，所述清洗装置(14)顶部中间位置固定连接有清洗泵(15)，所述清洗装置(14)远离箱体(1)内壁的一侧中上位置固定连接有连接板(16)，所述清洗装置(14)远离箱体(1)内壁的一侧底部固定连接有消毒喷头(17)，所述消毒喷头(17)远离清洗装置(14)的一侧固定连接有漂洗喷头(18)，所述连接板(16)顶部靠近清洗装置(14)的一侧固定连接有消毒泵(19)，所述连接板(16)顶部位于消毒泵(19)远离清洗装置(14)的一侧固定连接有漂洗泵(20)，所述连接板(16)位于漂洗泵(20)远离消毒泵(19)的一侧固定连接有烘干装置(21)，所述连接板(16)顶部位于烘干装置(21)远离漂洗泵(20)的一侧固定连接有过滤装置(22)，所述箱体(1)内腔顶部靠近清洗装置(14)的一侧固定连接有清洗剂箱(23)，所述清洗剂箱(23)底部固定连接有混合装置(24)，所述混合装置(24)顶部远离清洗剂箱(23)的一侧固定连接有水泵(25)，所述箱体(1)内腔顶部位于水泵(25)远离清洗剂箱(23)的一侧固定连接有消毒箱(26)，所述箱体(1)内腔顶部位于消毒箱(26)远离水泵(25)的一侧固定连接有水箱(27)，所述箱体(1)靠近清洗装置(14)的一侧外壁固定连接有进料漏斗(28)，所述进料漏斗(28)底部与清洗装置(14)连通。
2.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述捡取装置(3)包括固定杆(301)与支撑杆(302)，所述固定杆(301)和支撑杆(302)的顶端分别转动连接有第一齿轮(303)和第二齿轮(304)，所述第一齿轮(303)和第二齿轮(304)的表面啮合传动有传送带(305)，所述第一齿轮(303)的正面固定连接有从动带轮(306)，所述传送带(305)的外表面固定连接有固定块(307)，所述固定块(307)远离传送带(305)的一侧固定连接有捡取器(308)。
3.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述输送装置(11)包括第一输送杆(111)、第二输送杆(112)和输送电机(113)，所述第一输送杆(111)和第二输送杆(112)顶端分别转动连接有第一输送齿轮(114)和第二输送齿轮(115)，所述第一输送齿轮(114)和第二输送齿轮(115)外表面啮合传动有输送带(116)，所述第二输送齿轮(115)正面固定连接有第二带轮(117)，所述输送电机(113)输出端通过输出轴转动连接有第一带轮(118)，所述第一带轮(118)外表面通过连接带(119)与第二带轮(117)滑动连接。
4.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述清洗装置(14)包括清洗箱(1401)和支撑台(1402)，所述清洗箱(1401)内腔设置有清洗滚轴(1403)，所述清洗箱(1401)顶部远离支撑台(1402)的一侧开设有进液口(1404)，所述清洗箱(1401)顶部远离位于进液口(1404)靠近支撑台(1402)的一侧开设有进料口(1405)，所述支撑台(1402)顶部固定连接有减震装置(1406)，所述减震装置(1406)远离清洗箱(1401)的一侧固定连接有清洗电机(1407)，所述清洗电机(1407)输出端通过输出轴转动连接有变速箱(1408)，所述变速箱(1408)远离清洗电机(1407)的一端与清洗滚轴(1403)固定连接。
5.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述减震装置(1406)包括底板(1409)，所述底板(1409)顶部两侧均固定连接有减震弹簧(1410)，所述底板(1409)顶部位于减震弹簧(1410)远离底板(1409)外壁的位置固定连接有定位块(1411)，所述定位块(1411)远离减震弹簧(1410)的一侧固定连接有减震钢板(1412)，所述减震钢板(1412)和减震弹簧(1410)远离底板(1409)的一侧固定连接有顶板(1413)。
6.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述烘干装置(21)包括鼓风机(211)，所述鼓风机(211)输出端通过通风管道(212)连通有加热器(213)，所述加热器(213)远离通风管道(212)的一侧通过送风管道(214)连通有通风孔(215)。
7.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述过滤装置(22)包括外箱(221)，所述外箱(221)内腔中间位置固定连接有内框(222)，所述内框(222)两侧内壁底部固定连接有PP棉(223)，所述内框(222)两侧内壁位于PP棉(223)上方固定连接有过滤网(224)，所述内框(222)两侧内壁位于过滤网(224)远离PP棉(223)的一侧固定连接有活性炭(225)，所述外箱(221)顶部开设有通风窗(226)。
8.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述混合装置(24)包括混合箱(241)，所述混合箱(241)内腔靠近箱体(1)的内壁中间位置转动连接有混合杆(242)，所述混合杆(242)远离混合箱(241)内壁的一端转动连接有混合电机(243)，所述混合箱(241)内腔设置有隔板(244)，所述混合杆(242)贯穿隔板(244)并延伸至隔板(244)两侧。
9.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述清洗泵(15)输出端通过软管与清洗装置(14)连通，所述清洗泵(15)输入端通过软管与混合装置(24)连通，所述水泵(25)输出端通过软管与混合装置(24)连通，所述水泵(25)输入端通过软管与水箱(27)连通。
10.根据权利要求1所述的一种造纸污水排放阀门清洗消毒装置，其特征在于：所述消毒泵(19)输出端通过软管与消毒喷头(17)连通，所述消毒泵(19)输入端通过软管与消毒箱(26)连通，所述漂洗泵(20)输出端通过软管与漂洗喷头(18)连通，所述漂洗泵(20)输入端通过软管与水箱(27)连通。
说明书
一种造纸污水排放阀门清洗消毒装置
技术领域
本发明涉及造纸污水技术领域，具体为一种造纸污水排放阀门清洗消毒装置。
背景技术
制浆、抄纸都排出大量废水。制浆产生的废水，污染最为严重。洗浆时排出废水呈黑褐色，称为黑水，黑水中污染物浓度很高，BOD高达5—40g/L，含有大量纤维、无机盐和色素。漂白工序排出的废水也含有大量的酸碱物质。抄纸机排出的废水，称为白水，其中含有大量纤维和在生产过程中添加的填料和胶料。造纸行业是一个对环境污染较重的行业，制浆造纸生产工艺耗水量大，造纸污水水主要来自造纸工业生产中的制浆和抄纸两个生产过程。
为贯彻《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》和《中华人民共和国海洋环境保护法》，控制水污染，保护江河、湖泊、运河、渠道、水库和海洋等地面水以及地下水水质的良好状态，保障人体健康，维护生态平衡，促进国民经济和城乡建设的发展，特制定本标准。
现有的造纸污水排放阀门基本上使用过后只经过冷水清洗，无法完全去除表面污渍，并且并不进行烘干，表面容易积累灰尘，时间一长不仅会使的造纸污水排放阀门用具发生损毁，导致造纸污水排放阀门运动时发生意外，并且容易滋生细菌，危害人身安全。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种造纸污水排放阀门清洗消毒装置，解决了现有的造纸污水排放阀门用具基本上使用过后只经过冷水清洗，无法完全去除表面污渍，并且并不进行烘干，表面容易积累灰尘，时间一长不仅会使的造纸污水排放阀门用具发生损毁，导致造纸污水排放阀门运动时发生意外，并且容易滋生细菌，危害人身安全的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种造纸污水排放阀门清洗消毒装置，包括箱体，所述箱体内腔底部一侧开设有排污口，所述箱体内腔底部位于排污口远离箱体内壁的一侧固定连接有捡取装置，所述箱体内腔底部位于捡取装置正下方固定连接有导流块，所述箱体内腔底部位于捡取装置远离排污口的一端固定连接有隔离板，所述箱体内腔底部位于隔离板远离捡取装置的一侧固定连接有支撑架，所述支撑架顶部通过连杆固定连接有导料板，所述支撑架顶部位置导料板正下方固定连接有捡取电机，所述捡取电机输出端通过输出轴转动连接有主动带轮，所述主动带轮外表面通过皮带与捡取装置滑动连接，所述箱体内腔底部位于支撑架远离隔离板的一侧固定连接有输送装置，所述箱体内腔底部位于输送装置正下方固定连接有工具箱，所述箱体靠近排污口的一侧内壁中间位置固定连接有固定支撑板，所述固定支撑板顶部固定连接有清洗装置，所述清洗装置顶部中间位置固定连接有清洗泵，所述清洗装置远离箱体内壁的一侧中上位置固定连接有连接板，所述清洗装置远离箱体内壁的一侧底部固定连接有消毒喷头，所述消毒喷头远离清洗装置的一侧固定连接有漂洗喷头，所述连接板顶部靠近清洗装置的一侧固定连接有消毒泵，所述连接板顶部位于消毒泵远离清洗装置的一侧固定连接有漂洗泵，所述连接板位于漂洗泵远离消毒泵的一侧固定连接有烘干装置，所述连接板顶部位于烘干装置远离漂洗泵的一侧固定连接有过滤装置，所述箱体内腔顶部靠近清洗装置的一侧固定连接有清洗剂箱，所述清洗剂箱底部固定连接有混合装置，所述混合装置顶部远离清洗剂箱的一侧固定连接有水泵，所述箱体内腔顶部位于水泵远离清洗剂箱的一侧固定连接有消毒箱，所述箱体内腔顶部位于消毒箱远离水泵的一侧固定连接有水箱，所述箱体靠近清洗装置的一侧外壁固定连接有进料漏斗，所述进料漏斗底部与清洗装置连通。
优选的，所述捡取装置包括固定杆与支撑杆，所述固定杆和支撑杆的顶端分别转动连接有第一齿轮和第二齿轮，所述第一齿轮和第二齿轮的表面啮合传动有传送带，所述第一齿轮的正面固定连接有从动带轮，所述传送带的外表面固定连接有固定块，所述固定块远离传送带的一侧固定连接有捡取器。
优选的，所述输送装置包括第一输送杆、第二输送杆和输送电机，所述第一输送杆和第二输送杆顶端分别转动连接有第一输送齿轮和第二输送齿轮，所述第一输送齿轮和第二输送齿轮外表面啮合传动有输送带，所述第二输送齿轮正面固定连接有第二带轮，所述输送电机输出端通过输出轴转动连接有第一带轮，所述第一带轮外表面通过连接带与第二带轮滑动连接。
优选的，所述清洗装置包括清洗箱和支撑台，所述清洗箱内腔设置有清洗滚轴，所述清洗箱顶部远离支撑台的一侧开设有进液口，所述清洗箱顶部远离位于进液口靠近支撑台的一侧开设有进料口，所述支撑台顶部固定连接有减震装置，所述减震装置远离清洗箱的一侧固定连接有清洗电机，所述清洗电机输出端通过输出轴转动连接有变速箱，所述变速箱远离清洗电机的一端与清洗滚轴固定连接。
优选的，所述减震装置包括底板，所述底板顶部两侧均固定连接有减震弹簧，所述底板顶部位于减震弹簧远离底板外壁的位置固定连接有定位块，所述定位块远离减震弹簧的一侧固定连接有减震钢板，所述减震钢板和减震弹簧远离底板的一侧固定连接有顶板。
优选的，所述烘干装置包括鼓风机，所述鼓风机输出端通过通风管道连通有加热器，所述加热器远离通风管道的一侧通过送风管道连通有通风孔。
优选的，所述过滤装置包括外箱，所述外箱内腔中间位置固定连接有内框，所述内框两侧内壁底部固定连接有PP棉，所述内框两侧内壁位于PP棉上方固定连接有过滤网，所述内框两侧内壁位于过滤网远离PP棉的一侧固定连接有活性炭，所述外箱顶部开设有通风窗。
优选的，所述混合装置包括混合箱，所述混合箱内腔靠近箱体的内壁中间位置转动连接有混合杆，所述混合杆远离混合箱内壁的一端转动连接有混合电机，所述混合箱内腔设置有隔板，所述混合杆贯穿隔板并延伸至隔板两侧。
优选的，所述清洗泵输出端通过软管与清洗装置连通，所述清洗泵输入端通过软管与混合装置连通，所述水泵输出端通过软管与混合装置连通，所述水泵输入端通过软管与水箱连通。
优选的，所述消毒泵输出端通过软管与消毒喷头连通，所述消毒泵输入端通过软管与消毒箱连通，所述漂洗泵输出端通过软管与漂洗喷头连通，所述漂洗泵输入端通过软管与水箱连通。
(三)有益效果
本发明提供了一种造纸污水排放阀门清洗消毒装置，具备以下有益效果：
本发明，通过箱体内腔底部位于排污口远离箱体内壁的一侧固定连接有捡取装置，固定支撑板顶部固定连接有清洗装置，清洗装置顶部中间位置固定连接有清洗泵，清洗装置远离箱体内壁的一侧底部固定连接有消毒喷头，消毒喷头远离清洗装置的一侧固定连接有漂洗喷头，连接板位于漂洗泵远离消毒泵的一侧固定连接有烘干装置，连接板顶部位于烘干装置远离漂洗泵的一侧固定连接有过滤装置，使得该装置可对造纸污水排放阀门用具先清洗，再进行消毒和漂洗，最后进行烘干，保证球类造纸污水排放阀门用具的洁净，避免污渍的堆积，使得球类造纸污水排放阀门用具损坏，保证比赛的安全性，避免滋生有害物质，保护人员安全。
