申请日2001.09.25
公开(公告)日2003.04.16
IPC分类号C05F15/00; F24C7/02; F26B11/02; C05G5/00
摘要
本发明提供一种利用有机污泥生产有机复合肥的方法及其装置，采用螺杆挤压机进行连续蒸煮膨化反应来消毒杀菌，取代了传统工艺中的堆肥发酵手段，易于实现工业化生产。并且，实施本发明的方法和装置，设备占地面积小、效率高，运行成本低，有利于减轻环境污染和对资源的回收利用，具有很好的社会效益和经济效益。
権利要求書
1.一种利用有机污泥生产有机复合肥的方法，其特征在于， 包括以下步骤：
(1)将有机污泥加入螺杆挤压机中进行连续挤压;
(2)使螺杆挤压机内的有机污泥在温度80℃以上，压力1MPa 以上的条件下连续蒸煮;
(3)将有机污泥从模板中呈条状挤出，在常压下，使有机污泥 发生膨化反应，部分水份蒸发，形成多孔酥松结构;
(4)利用烘干设备进行烘干，直接形成颗粒肥。
2.根据权利要求1所述的利用有机污泥生产有机复合肥的方 法，其特征在于，在步骤(2)中，还同时利用微波加热器对螺杆挤 压机中的有机污泥进行加热。
3.根据权利要求1或2所述的利用有机污泥生产有机复合肥 的方法，其特征在于，在步骤(1)中，将含有农作物所需元素的添 加剂与有机污泥一起加入螺杆挤压机中进行混合和挤压。
4.根据权利要求1或2所述的利用有机污泥生产有机复合肥的 方法，其特征在于，在步骤(4)之后，再加入添加剂进行复配，形 成有机复合肥。

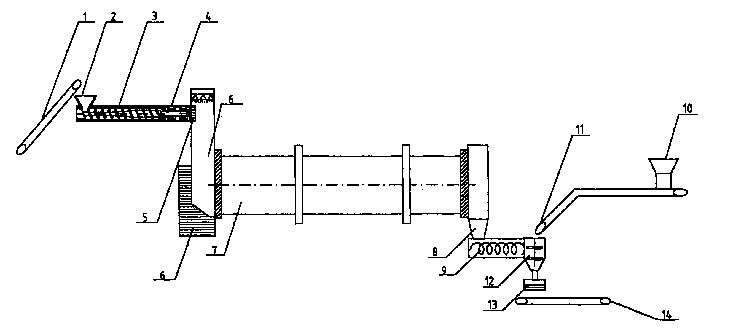

5.一种用于实现权利要求1所述方法的装置，其特征在于： 所述装置包括：
一个进料器;
一个螺杆挤压机，所述螺杆挤压机的入口与所述进料器的出口 相连;
一个烘干设备，所述烘干设备的入口与所述螺杆挤压机的出口 相连，并且在所述烘干设备的入口与所述螺杆挤压机的出口之间设 置有起造粒作用的模板。
6.根据权利要求5所述的装置，其特征在于，还包括微波加热 器，所述微波加热器的入口与所述螺杆挤压机的出口相连，所述微 波加热器的出口与所述烘干设备的入口相连，并且所述模板设置在 所述烘干设备的入口与所述微波加热器的出口之间。
7.根据权利要求6所述的装置，其特征在于，所述微波加热器 的中间是供物料通过的聚四氟乙烯管，管外周设置有微波发生器。
8.根据权利要求5或6所述的装置，其特征在于，所述烘干设 备包括热风炉和滚筒干燥机，所述热风炉设置在所述模板和滚筒干 燥机之间，所述滚筒干燥机的入口端位置较高，出口端朝下倾斜。
9.根据权利要求5或6所述的装置，其特征在于，在所述滚筒 干燥机的出口处，还可以设置有出料斗、出料螺旋机、复配料斗、 复配料运输机和复配机;从滚筒干燥机出来的肥料落入出料斗，并 可以经进料螺旋机进入复配机中，同时，添加剂可以从复配料斗经 复配料运输机加入到复配机中。
说明书
一种利用有机污泥生产有机复合肥的方法及其装置
技术领域
本发明涉及环保领域，尤其涉及利用有机污泥生产有机复合肥的 方法及其装置。
背景技术
所谓有机污泥是指以有机物为主要成分的污泥，包括来自污水处 理厂的有机污泥，来自养鸡场、养猪场、养牛场等的动物粪便，及来 自未经用水冲洗的厕所的人粪便等。这些有机污泥的主要特性是有机 物含量高，含水率高(一般为96%～99.8%)，容易腐化发臭，颗粒较 细，透气性差，密度较小，体积庞大，具有胶体特性;另外，有机污 泥中还含有大量的病原微生物和寄生虫卵，会传播疾病。由于这些有 机污泥中有机物的成分较高，从环保的角度出发，可以将其进行处理 后做成有机复合肥以再利用。
行机污泥的含水率对其体积影响很大，例如，1m3含水率95%以上 的生活污水有机污泥，其体积约1000L，当含水率降到85%，其体积只 有原来的1/3(约333L);降低到65%，其体积只有原来的1/7(约 143L);进一步降低到20%，则只剩下1/16(约62.5L)。有机污泥 中含水率多少还与处理工艺、有机污泥状态及流动性能密切相关。当 浓缩到含水率85%时，仍可用泵输送;含水率在70%～75%时，有机污 泥呈柔软状态，不易流动;当含水率降到60%～65%时，几乎成为固 体;含水率低到35%～40%时，成聚散状态;进一步低到10%～15%，则 成粉末状。
可见，对有机污泥进行再利用需解决两个关键问题：降低其中水 分以缩小体积，和杀灭其中的病原微生物和寄生虫卵以实现无害化。
目前，利用有机污泥生产有机复合肥料的过程中必须经过堆肥发 酵的消毒处理工艺，堆肥法占地面积大，时间长，容易滋生蚊蝇，散 发恶臭，很难形成大规模生产。
发明内容
本发明的目的在于克服现有技术的不足之处，提供一种成本低、 占用空间少、适合工业化生产的利用有机污泥生产有机复合肥的方法 及其装置。
本发明的方法如下：一种利用有机污泥生产有机复合肥的方法， 其特征在于，包括以下步骤：
(1)将有机污泥加入螺杆挤压机中进行连续挤压;
(2)使螺杆挤压机内的有机污泥在温度80℃以上，压力1MPa以 上的条件下连续蒸煮;
(3)将有机污泥从模板中呈条状挤出，在常压下，使有机污泥发 生膨化反应，部分水份蒸发，形成多孔酥松结构;
(4)利用烘干设备进行烘干，直接形成颗粒肥。
根据本发明的方法，其特征在于，在步骤(2)中，还同时利用微 波加热器对螺杆挤压机中的有机污泥进行加热。
根据本发明的方法，其特征在于，在步骤(1)中，将含有农作物 所需元素的添加剂与有机污泥一起加入螺杆挤压机中进行混合和挤 压。
本发明还提供了实现本发明方法的装置，其特征在于，所述装置 包括：
一个进料器;
一个螺杆挤压机，所述螺杆挤压机的入口与所述进料器的出口相 连;
一个烘干设备，所述烘干设备的入口与所述螺杆挤压机的出口相 连，并且在所述烘干设备的入口与所述螺杆挤压机的出口之间设置有 起造粒作用的模板。
根据本发明的装置，其特征在于，还包括微波加热器，所述微波 加热器的入口与所述螺杆挤压机的出口相连，所述微波加热器的出口 与所述烘干设备的入口相连，并且所述模板设置在所述烘干设备的入 口与所述微波加热器的出口之间。
实施本发明的利用有机污泥生产有机复合肥的方法及其装置，由 于采用螺杆挤压机进行连续蒸煮膨化反应来消毒杀菌，取代了传统工 艺中的堆肥发酵手段，易于实现工业化生产。并且，实施本发明的方 法和装置，设备占地面积小、效率高，运行成本低，有利于减轻环境 污染和对资源的回收利用，具有很好的社会效益和经济效益。
