申请日2018.04.20
公开(公告)日2018.09.28
IPC分类号C02F9/06; C02F101/30
摘要
本发明公开了一种生活污水处理系统及其方法，该系统包括格栅、调节水池、射流混合器、臭氧发生器、电絮凝装置、中间水池、管式微滤膜和活性炭塔;该方法的主体反应原理为，采用高级催化氧化的方式对生活污水中的难降解有机物进行氧化分解，然后将氧化分解后的生活污水通过微滤膜再进行固液分离，使之得到净化。本发明是一种新型的生活污水处理方法，既解决了现有生活污水处理过程中存在的受水温波动影响大，尤其北方冬季气温低无法进行生物反应的问题，还解决了活性污泥培养驯化周期长，不适用于短期、临时性生活污水处理场合等问题。
权利要求书
1.一种生活污水处理系统，其特征在于：包括格栅(1)、调节水池(2)、射流混合器(3)、臭氧发生器(4)、电絮凝装置(5)、中间水池(6)、管式微滤膜(7)和活性炭塔(8);所述格栅(1)设置在储水槽中，所述储水槽与所述调节水池(2)连接，所述调节水池(2)的出水口设置有电絮凝装置供给泵(9)，所述调节水池(2)通过所述电絮凝装置供给泵(9)与所述电絮凝装置(5)连接，所述射流混合器(3)设置在所述调节水池(2)与所述电絮凝装置(5)之间的管路上，所述臭氧发生器(4)与所述射流混合器(3)连接，所述电絮凝装置(5)与所述中间水池(6)连接，所述中间水池(6)的出水口设置有管式微滤膜供给泵(10)，所述中间水池(6)通过所述管式微滤膜供给泵(10)与所述管式微滤膜(7)的进水口连接，所述管式微滤膜(7)的产水口通过所述活性炭塔(8)与达标排放口连接，所述活性炭塔(8)中装填有高品质的活性炭，所述中间水池(6)的排泥口和所述管式微滤膜(7)的浓水回流口均通过一个排泥泵(11)与污泥处理口连接。
2.根据权利要求1所述的生活污水处理系统，其特征在于：所述电絮凝装置(5)为全封闭装置，并设置有防止所述电絮凝装置(5)内过压的压力保护装置;所述电絮凝装置(5)设置有用于排出初步运行或运行过程中产生的大量气体的排气口。
3.根据权利要求1所述的生活污水处理系统，其特征在于：所述中间水池(6)为封闭设备，其顶部设置有带臭氧分解装置的排气口，用于破坏氧化分解后生活污水中未反应剩余溢出臭氧;所述中间水池(6)设置有用于防止高级催化氧化反应生成的污泥沉积的搅拌器;所述中间水池(6)设置有用于控制所述管式微滤膜供给泵(10)和所述排泥泵(11)运行的液位计。
4.根据权利要求1所述的生活污水处理系统，其特征在于：所述管式微滤膜(7)为一种由超高分子聚合物制成的多孔膜，其孔径范围为0.1-1.0微米;所述管式微滤膜(7)的产水口和浓水回流口分别设置有用于观察和控制产水和回水流量的流量计;所述管式微滤膜(7)进水口、回流口和产水口分别设置有用于观察压力变化状况的压力表。
5.一种采用如权利要求1所述的生活污水处理系统的方法，其特征在于，其主体反应原理为首先采用高级催化氧化的方式对生活污水中的难降解有机物进行氧化分解，然后将氧化分解后的生活污水通过微滤膜再进行固液分离，使之得到净化;具体处理方法如下：
步骤1)生活污水自流通过所述格栅(1)，将大颗粒的悬浮物和其它杂质进行隔除，经过所述格栅(1)隔离后的生活污水进入所述调节水池(2)，进行水质调匀;
步骤2)生活污水经过水质调匀后，用泵通过管路进行输送，所述射流混合器(3)将臭氧发生器(4)制取的O3均匀混合入管道内的生活污水;
步骤3)混入O3的生活污水被压进入电絮凝装置(5)，所述电絮凝装置(5)通过释放Fe2+离子，与生活污水中的O3原子形成高级催化氧化反应，从而生成羟基自由基，羟基自由基在生活污水溶液中与难降解有机物生成有机自由基，使难降解有机物结构破坏，最终氧化分解;
步骤4)经过氧化分解后的生活污水进入中间水池(6)进行水质调匀和暂存，若前端反应未完成时，同时所述中间水池(6)作用于前端的反应继续完成;
步骤5)所述中间水池(6)将反应后的生活污水送入管式微滤膜(7)，所述管式微滤膜(7)采用错流过滤的方式将生活污水中的悬浮颗粒、胶体、有机大分子、细菌、微生物分离出来，完成固液分离，使生活污水得到净化;
步骤6)经过固液分离后的产出水进入活性炭塔(8)，所述活性炭塔(8)利用活性炭具有的有机物吸附能力，将产出水中残余的有机物进行进一步吸附，从而使得最终产水达到国家规定的排放标准，可以直接进行排放。
6.根据权利要求5所述的生活污水的处理方法，其特征在于：步骤2)中，所述射流混合器(3)采用的是气-液混合器，其臭氧投加量为30-50mg/L。
7.根据权利要求5所述的生活污水的处理方法，其特征在于：步骤3)中，混入臭氧的生活污水在进入所述电絮凝装置(5)前的管道压力值小于0.2Mpa;所述电絮凝装置(5)的最大运行压力小于0.2Mpa。
8.根据权利要求5所述的生活污水的处理方法，其特征在于：步骤3)中，整个高级催化氧化反应均在所述电絮凝装置(5)内进行和完成，具体反应过程为，首先通过电化学反应从铁基板中生成Fe2+离子，然后所述电絮凝装置(5)将生成的Fe2+离子释放入混有O3的生活污水中，发生均相催化氧化反应，从而生成羟基自由基，羟基自由基在水溶液中与难降解有机物生成有机自由基，使难降解有机物结构破坏，最终氧化分解;同时Fe2+离子在作为催化剂参与反应后，失去电子，生成Fe3+离子，Fe3+离子水解生成Fe(OH)3，具有澄清和絮凝的作用，与经过催化氧化所分解的有机物形成共沉降，实现无药化的运行。
9.根据权利要求5所述的生活污水的处理方法，其特征在于：步骤4)中，当所述中间水池(6)中污泥的含固率达到10%时，所述中间水池(6)中的污泥通过所述排泥泵(11)排出;所述管式微滤膜供给泵(10)给予生活污水的驱动压力为0.1-1.8kg/cm2。
10.根据权利要求5所述的生活污水的处理方法，其特征在于：步骤5)中，所述管式微滤膜(7)的产水供给比为1：6，即供给流量为产水流量的6倍以下，回流比为大于1：5，以加大膜表面的流速，防止膜表面污泥沉积。
说明书
一种生活污水处理系统及其方法
技术领域
本发明属于水污染控制工程领域，具体而言，涉及一种生活污水处理系统及其方法。
背景技术
现有的生活污水处理工艺大多都是采用生物方法(活性污泥法)，生活污水在经过格栅收集后进入调节水池，然后进行厌氧/好氧的生物处理，并经过二沉池或MBR进行固液分离，使最终产水达到国家的排放标准。整个工艺的反应主体采用生物反应方式，其运行成本低，反应稳定为其一主要特点。
但是，因主体采用的工艺为生物反应(活性污泥法)，因此生物细菌的生长受到其它一些环境因素的影响，主要的有温度、酸碱度、营养物质、毒物浓度和溶解氧。在这些的因素中，温度对活性污泥中的细菌的生长有着较大的影响，当水温低于10℃时，活性污泥中的细菌基本停止生长，这也是冬季北方生活污水处理效果差，甚至无法进行的主要原因。尤其在我国的北方，冬季环境温度达到-30℃以下，活性污泥中的细菌基本全部被冻死，需要来年开春后重新的开始培养。
另外，普通的活性污泥法在投入运行时，需要预先进行污泥的驯化和培养，污泥的培养周期往往需要较长的时间，一般需要2-3个月左右才能将活性污泥驯化成功。而在一些需要临时性移动或处理的生活污水，在现场的使用时间只有1-2个月时，经常出现活性污泥还没有驯化成功就需要转到下一个区域的情况，而在这期间，其生活污水都是超标排放。
发明内容
本发明的目的在于提供一种新型的生活污水处理系统及其方法，以解决现有生活污水处理过程中存在的受水温波动影响大，尤其北方冬季气温低无法进行生物反应，以及活性污泥培养驯化周期长，不适用于短期、临时性生活污水处理场合等问题。
为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：

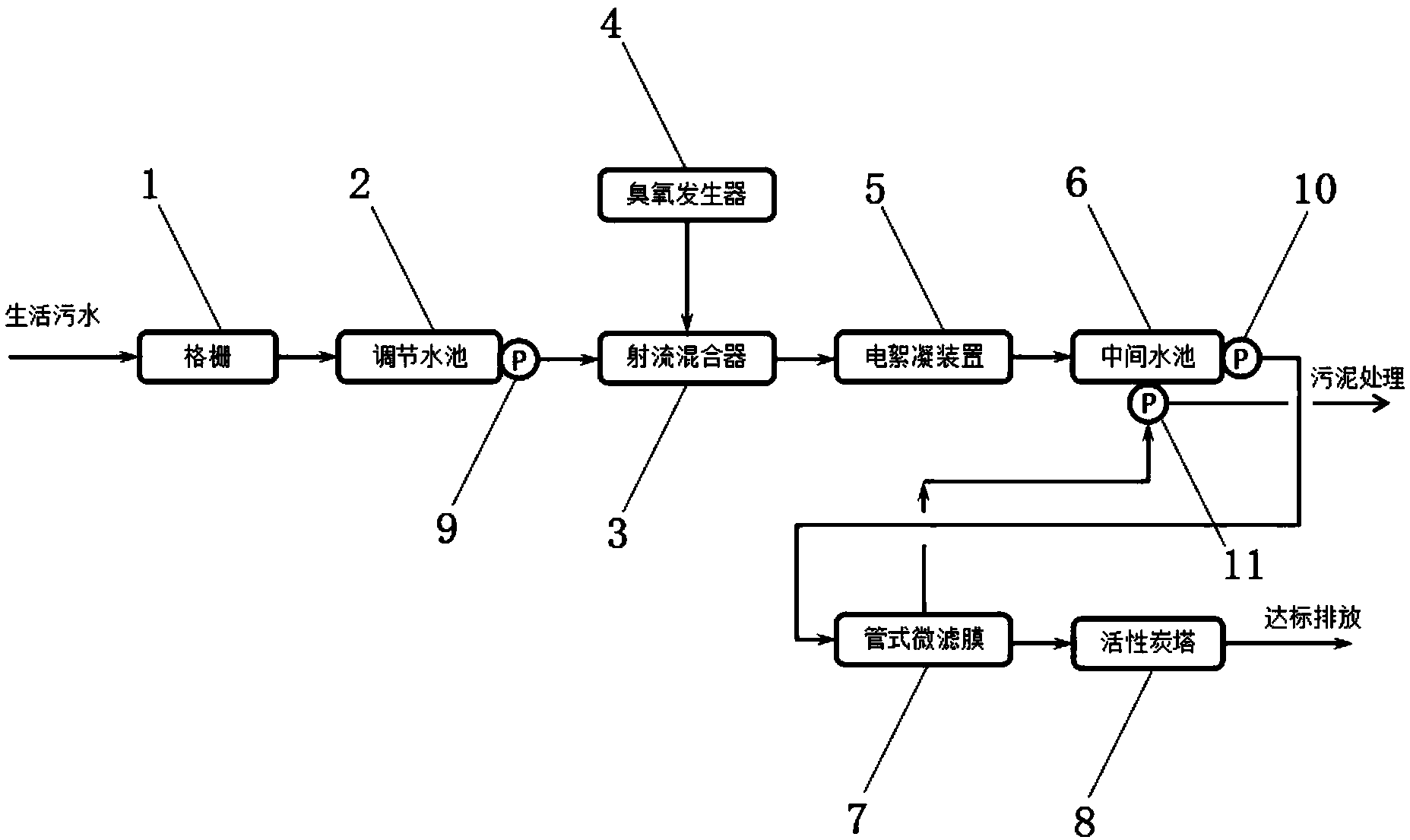

一种生活污水处理系统，包括格栅、调节水池、射流混合器、臭氧发生器、电絮凝装置、中间水池、管式微滤膜和活性炭塔;所述格栅设置在储水槽中，所述储水槽与所述调节水池连接，所述调节水池的出水口设置有电絮凝装置供给泵，所述调节水池通过所述电絮凝装置供给泵与所述电絮凝装置连接，所述射流混合器设置在所述调节水池与所述电絮凝装置之间的管路上，所述臭氧发生器与所述射流混合器连接，所述电絮凝装置与所述中间水池连接，所述中间水池的出水口设置有管式微滤膜供给泵，所述中间水池通过所述管式微滤膜供给泵与所述管式微滤膜的进水口连接，所述管式微滤膜的产水口通过所述活性炭塔与达标排放口连接，所述活性炭塔中装填有高品质的活性炭，所述中间水池的排泥口和所述管式微滤膜的浓水回流口均通过一个排泥泵与污泥处理口连接。
进一步的，所述调节水池内设置有用于控制所述电絮凝装置供给泵启停的液位计;所述调节水池内设置有曝气风机或搅拌器，用于调节所述调节水池内水质的调匀。
进一步的，所述电絮凝装置为全封闭装置，并设置有压力保护装置，以防止所述电絮凝装置内过压;所述电絮凝装置设置有排气口，用于初步运行或运行过程中产生的大量气体的排出。
进一步的，所述中间水池为封闭设备，其顶部设置有带臭氧分解装置的排气口，用于破坏氧化分解后生活污水中未反应剩余溢出臭氧;所述中间水池设置有搅拌器，用于防止高级催化氧化反应生成的污泥沉积;所述中间水池设置有液位计，用于控制所述管式微滤膜供给泵和所述排泥泵的运行。
进一步的，所述管式微滤膜为一种由超高分子聚合物制成的多孔膜，其孔径范围为0.1-1.0微米;所述管式微滤膜的产水口和浓水回流口分别设置有流量计，用于观察和控制产水和回水流量;所述管式微滤膜进水口、回流口和产水口分别设置有压力表，用于观察压力变化状况。
本发明采用的是一种新型的生活污水处理方法，其主体反应原理为，采用高级催化氧化的方式对生活污水中的难降解有机物进行氧化分解，然后将氧化分解后的生活污水通过微滤膜再进行固液分离，使之得到净化。
高级催化氧化反应的具体反应过程如下：
首先通过电化学反应生成Fe2+离子，并将生成的Fe2+离子释放入生活污水中，然后在生活无水中通入O3，Fe2+离子与O3原子发生均相催化氧化反应，从而生成羟基自由基(·OH)，其反应方程式如下：
电化学中的铁基板失去电子：
Fe-2e→Fe2e+;
所生成的Fe2+与投入的O3，主要氧化机理如下：
Fe2++O3→FeO2++O2;
FeO2++H2O→Fe3++·OH+OH-;
生成的羟基自由基在水溶液中与难降解有机物生成有机自由基，使难降解有机物结构破坏，最终氧化分解;同时Fe2+离子在作为催化剂参与反应后，失去电子，生成Fe3+离子，Fe3+离子水解生成Fe(OH)3，具有澄清和絮凝的作用，与经过催化氧化所分解的有机物形成共沉降，实现无药化的运行;值得注意的是，在反应过程中不需要的另外投加Fe2+离子，所需要的Fe2+离子由电化学反应中的铁基板提供。
氧化分解后的生活污水通过管式微滤膜进行固液分离，管式微滤膜是一种是由超高分子聚合物制成的多孔膜，其孔径范围为0.1-1.0微米，结合微絮凝技术，原水在0.1-1.8kg/cm2压力的驱动下流管式微滤膜，可将原水中的悬浮颗粒、胶体、有机大分子、细菌、微生物等分离出来，使水净化，其出水的SS≤1mg/L。
管式微波膜的出水进入设置在其末端的活性炭塔，通过活性炭对有机物的吸附能力，对水中残余的有机物进一步吸附，从而使得最终产水达到国家规定的排放标准。
本发明的有益效果是：
1.本发明的工艺流程中，不需要投加任何的药剂，反应所需要的催化剂由铁基板电解生成，臭氧由空气直接地制取，不需要另外投加混凝剂和絮凝剂，即可完成整个的工艺反应。
2.本发明处理生活污水的主体工艺流程为物理化学反应，不受水温低的限制，故适用于北方冬季极低气温下的处理。
3.本发明处理生活污水的主体工艺流程为物理化学反应，只需要开机就能够启动运行，故不需要象常规的活性污泥法处理生活污水，需要对活性污泥进行驯化培养。
4.本发明工艺流程中，因前端有臭氧的投入，臭氧具有杀菌的功能，故终端出水不需要投加杀菌剂进行杀菌。
5、本发明的工艺制作实现加工简单，操作便利，同时减小现场的占地面积。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。
