申请日2018.05.31
公开(公告)日2018.11.13
IPC分类号C02F9/06
摘要
本实用新型提供一种玻璃含油污水处理系统，包括格栅板、除油设备、调节水罐，除油设备出水口与调节水罐相连，除油设备包括除油池与废油收集罐，除油池内部设有入水口、出水口、若干出油口以及控制单元，格栅板通过输水管与入水口相连，入水口另一侧设有过滤挡板，过滤挡板一侧设有排污槽与排污出口，排污槽一侧设有刮油机，刮油机两侧设有出油口，除油池底部设有支架，支架上分别设有正负电极板，正负电极板与直流电源相连，出水口设于除油池底部一侧，并通过出水管道与调节水罐相连，控制单元可对直流电源与刮油机进行控制。本实用新型污水处理效率高，经处理后的污水含油量显著减少，可有效降低对环境的危害。
翻译权利要求书
1.一种玻璃含油污水处理系统，包括格栅板、除油设备、调节水罐，其特征在于，所述除油设备出水口与调节水罐相连，所述除油设备包括除油池与废油收集罐，所述除油池内部设有入水口、出水口、若干出油口以及控制单元，所述格栅板通过输水管与入水口相连，所述入水口另一侧设有过滤挡板，所述过滤挡板一侧设有排污槽与排污出口，所述排污槽一侧设有刮油机，所述刮油机两侧设有出油口，所述除油池底部设有支架，所述支架上分别设有正负电极板，所述正负电极板与直流电源相连，所述出水口设于除油池底部一侧，并通过出水管道与调节水罐相连，所述控制单元可对直流电源与刮油机进行控制。
2.根据权利要求1所述的一种玻璃含油污水处理系统，其特征在于，所述刮油机包括主动辊、从动辊、驱动链条，所述主动辊通过第一安装轴安装于刮油池内部，所述从动辊通过第二安装轴安装于刮油池内部，所述驱动链条设置于主动辊、从动辊之间，并在主动辊、从动辊之间构成一个闭合环形，所述第一安装轴设有直流电机，所述直流电机可对主动辊进行控制。
3.根据权利要求2所述的一种玻璃含油污水处理系统，其特征在于，所述驱动链条上设有若干个刮片。
4.根据权利要求2所述的一种玻璃含油污水处理系统，其特征在于，所述出油口分别设置于所述驱动链条两侧，出油口通过出油管道与废油收集罐相连。
5.根据权利要求1所述的一种玻璃含油污水处理系统，其特征在于，所述出油池内部还设有水位传感器，所述水位传感器位置不高于出油口，所述水位传感器与控制单元信号相连。
6.根据权利要求1所述的一种玻璃含油污水处理系统，其特征在于，所述支架包括左支架与右支架，所述左支架上设有负电极板，右支架上设有正电极板，所述负电极板与直流电源负极相连，所述正电极板与直流电源正极相连。
7.根据权利要求1所述的一种玻璃含油污水处理系统，其特征在于，所述出水管道上设有控制阀，所述控制阀与控制单元信号相连。
说明书
一种玻璃含油污水处理系统
技术领域
本实用新型涉及工业污水处理技术领域，特别涉及一种玻璃含油污水处理系统。
背景技术
玻璃工厂中废水的来源较多、很多工序都有废水排出，主要有冷却水、各生产过程中产生的废水以及冲洗水等，现在玻璃行业总产量的80%是平板玻璃的生产，且平板玻璃生产线的95%采用重油作为燃料，因此含油污水排放在玻璃行业排放总量中占据较大份额，在现有技术中，通常采用隔油池对含油污水进行处理。
传统的隔油池主要存在以下缺点：一是传统的隔油池油水分离效果较差、浮油清理不方便、除油不彻底容易产生臭味污染周围环境、很难达到环保要求;二是传统的隔油池需静置一段时间待油水分层后才能进行除油处理，等待时间长。
发明内容
鉴以此，本实用新型提出一种玻璃含油污水处理系统，以解决上述背景技术中提出的问题。

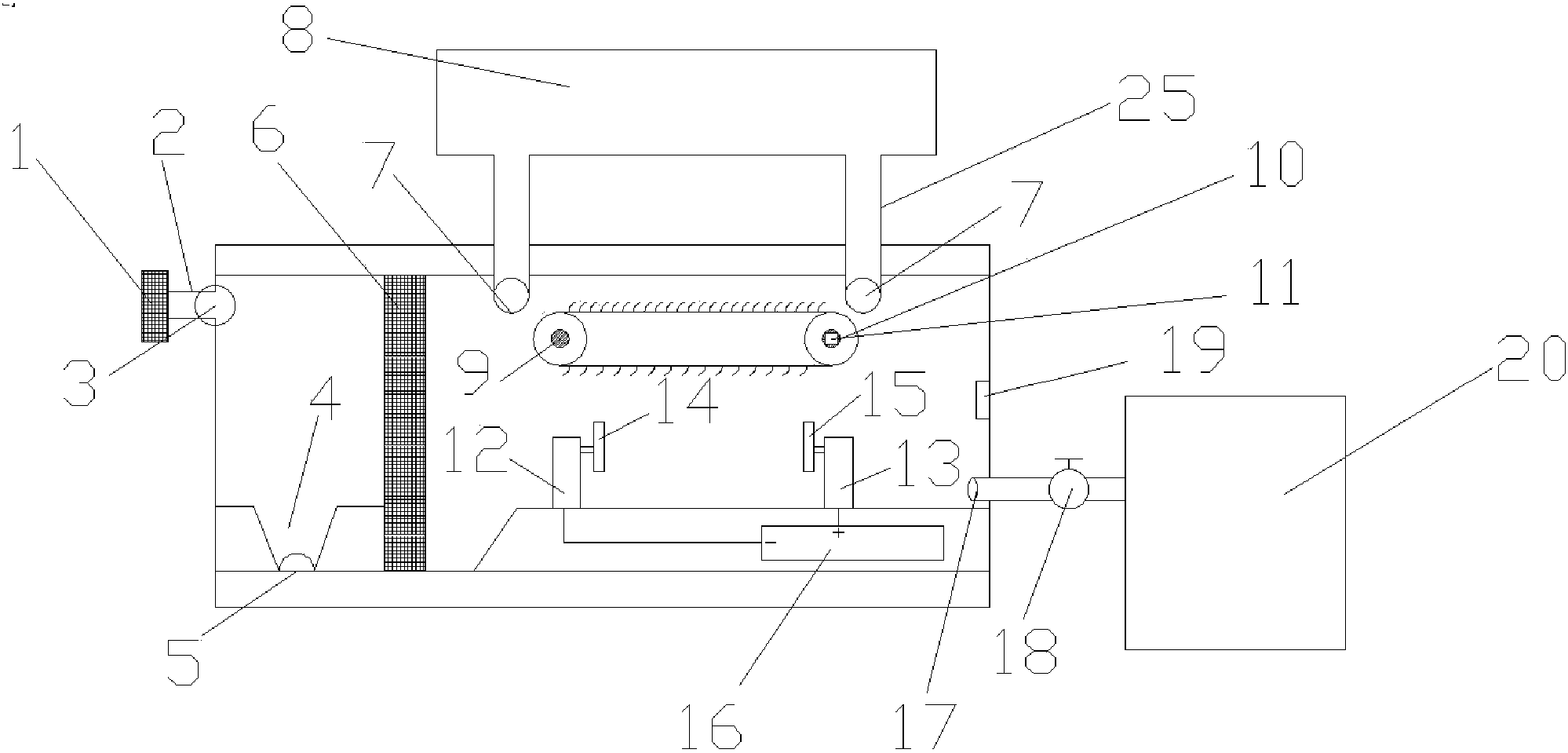

本实用新型的技术方案是这样实现的，一种玻璃含油污水处理系统，包括格栅板、除油设备、调节水罐，所述除油设备出水口与调节水罐相连，所述除油设备包括除油池与废油收集罐，所述除油池内部设有入水口、出水口、若干出油口以及控制单元，所述格栅板通过输水管与入水口相连，所述入水口另一侧设有过滤挡板，所述过滤挡板一侧设有排污槽与排污出口，所述排污槽一侧设有刮油机，所述刮油机两侧设有出油口，所述除油池底部设有支架，所述支架上分别设有正负电极板，所述正负电极板与直流电源相连，所述出水口设于除油池底部一侧，并通过出水管道与调节水罐相连，所述控制单元可对直流电源与刮油机进行控制。
优选的，所述刮油机包括主动辊、从动辊、驱动链条，所述主动辊通过第一安装轴安装于刮油池内部，所述从动辊通过第二安装轴安装于刮油池内部，所述驱动链条设置于主动辊、从动辊之间，并在主动辊、从动辊之间构成一个闭合环形，所述第一安装轴设有直流电机，所述直流电机可对主动辊进行控制。
优选的，所述驱动链条上设有若干个刮片。
优选的，所述出油口分别设置于所述驱动链条两侧，出油口通过出油管道与废油收集罐相连。
优选的，所述出油池内部还设有水位传感器，所述水位传感器位置不高于出油口，所述水位传感器与控制单元信号相连。
优选的，所述支架包括左支架与右支架，所述左支架上设有负电极板，右支架上设有正电极板，所述负电极板与直流电源负极相连，所述正电极板与直流电源正极相连。
优选的，所述出水管道上设有控制阀，所述控制阀与控制单元信号相连。
与现有技术相比，本实用新型的有益效果是，本实用新型利用油水比重不同的原理，通过刮油机除去浮于污水表面的油层，同时通过隔油池底部设置的电极板，可将污水电解产生气泡，污水中的油粒与气泡结合并向上浮动，可大幅提高提高油水分离的效率，减少污水静置时间，其自动化程度高，污水处理效率高，经处理后的污水含油量显著减少，可有效降低对环境的危害。
