申请日2018.03.21
公开(公告)日2018.11.20
IPC分类号C02F1/00
摘要
本实用新型涉及水处理设备技术领域，具体涉及一种生活水处理用给药装置，包括给药管，给药管左端设有充气泵和泄气管，充气泵与给药管之间通过连接管连通，泄气管上设有泄气阀，给药管中部垂直设有储药管，给药管内设有活塞一，活塞一与给药管配合，活塞一与给药管左侧壁之间通过弹簧一相连，储药管内设有活塞二和活塞三，活塞二和活塞三之间通过弹簧二相连，活塞二顶部通过活塞杆与把手相连，活塞杆侧壁上固定有固定杆，储药管侧壁上设有“丰”型通孔，固定杆与“丰”型通孔配合，给药管右端固定有吸盘;本实用新型所提供的水处理给药装置具有能够连续给药，水处理药物存储方便的优点，有效的弥补了现有技术的缺陷。
权利要求书

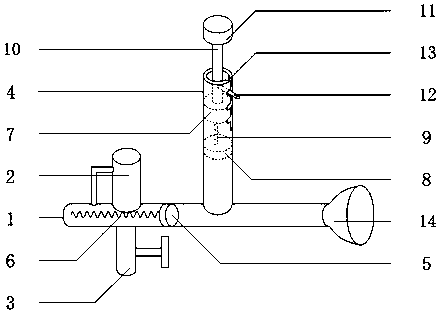

1.一种生活水处理用给药装置，其特征在于：包括给药管(1)，所述给药管(1)左端设有充气泵(2)和泄气管(3)，所述充气泵(2)与所述给药管(1)之间通过连接管连通，所述泄气管(3)上设有泄气阀，所述给药管(1)中部垂直设有储药管(4)，所述给药管(1)内设有活塞一(5)，所述活塞一(5)与所述给药管(1)配合，所述活塞一(5)与所述给药管(1)左侧壁之间通过弹簧一(6)相连，所述储药管(4)内设有活塞二(7)和活塞三(8)，所述活塞二(7)和所述活塞三(8)之间通过弹簧二(9)相连，所述活塞二(7)顶部通过活塞杆(10)与把手(11)相连，所述活塞杆(10)侧壁上固定有固定杆(12)，所述储药管(4)侧壁上设有“丰”型通孔(13)，所述固定杆(12)与所述“丰”型通孔(13)配合，所述给药管(1)右端固定有吸盘(14)。
2.根据权利要求1所述的生活水处理用给药装置，其特征在于，所述给药管(1)的直径与水处理药物直径大小相等。
3.根据权利要求1所述的生活水处理用给药装置，其特征在于，所述给药管(1)左端密封。
4.根据权利要求1所述的生活水处理用给药装置，其特征在于，所述充气泵(2)与外部电源电气连接。
5.根据权利要求1所述的生活水处理用给药装置，其特征在于，所述储药管(4)的直径与水处理药物的长度相等。
6.根据权利要求1所述的生活水处理用给药装置，其特征在于，所述给药管(1)和所述储药管(4)均采用透明材料制成。
说明书
一种生活水处理用给药装置
技术领域
本实用新型涉及水处理设备技术领域，具体涉及一种生活水处理用给药装置。
背景技术
“水处理”就是通过物理、化学、生物的手段去除水中一些对生产、生活不需要的有害物质的过程，是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝、缓蚀以及阻垢等水质调理的过程。由于社会生产、生活与水密切相关，因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。污水处理一般来说包含三级处理：一级处理是它通过机械处理，如格栅、沉淀或气浮，去除污水中所含的石块、砂石和脂肪、铁离子、锰离子等;二级处理是生物处理，污水中的污染物在微生物的作用下被降解和转化为污泥;三级处理是污水 的深度处理，它包括营养物的去除和通过加氯、紫外辐射或臭氧技术对污水进行消毒。经常用到的水处理药剂有：聚合氯化铝、聚合氯化铝铁、活性炭及各种滤料等。
现有的水处理技术中大部分是需要用药物对生活污水进行处理净化的，现有技术中对于水处理药物的添加通常是以人工手动添加为主，这种给药做法不能连续给药，药剂添加不便，本实用新型提供了一种生活水处理用给药装置，有效的弥补了现有技术的缺陷。
在公开号CN206720772U，公开日期为2017年12月8日的实用新型专利中公开了一种水处理用给药装置，该装置包括：底座、固定在底座上的压片筒、与压片筒通过斜管连接的加药筒、设置在压片筒上部的压片器、设置在压片筒外壁的加热套、设置在压片筒右侧的给药腔，压片器上设置有滑动连接在压片筒内腔的第一压块，压片筒底部内腔设置有弹簧和与第一压块匹配的第二压块，所述压片筒上在给药腔左侧设置有活动卡块，活动卡块与“7”型推手固定连接。本实用新型的水处理用给药装置的结构设计较为合理，利用第一压块和第二压块可将药粉冲压呈厚片状，然后用推手推入给药腔中，在冲压过程中予以加热保温，可防止药粉吸水或受潮，方便实用，适宜进一步推广应用。
但现有水处理给药装置通常存在不能连续给药，药剂添加不便的缺陷。
发明内容
(一)解决的技术问题
针对上述存在的问题，本实用新型提出了一种生活水处理用给药装置。本实用新型所提供的技术方案能够在一定程度上有效弥补现有水处理给药装置存在的不能连续给药，药剂添加不便的缺陷。
(二)技术方案
为了实现上述的目的，本实用新型采用以下的技术方案:
一种生活水处理用给药装置，其特征在于：包括给药管，所述给药管左端设有充气泵和泄气管，所述充气泵与所述给药管之间通过连接管连通，所述泄气管上设有泄气阀，所述给药管中部垂直设有储药管，所述给药管内设有活塞一，所述活塞一与所述给药管配合，所述活塞一与所述给药管左侧壁之间通过弹簧一相连，所述储药管内设有活塞二和活塞三，所述活塞二和所述活塞三之间通过弹簧二相连，所述活塞二顶部通过活塞杆与把手相连，所述活塞杆侧壁上固定有固定杆，所述储药管侧壁上设有“丰”型通孔，所述固定杆与所述“丰”型通孔配合，所述给药管右端固定有吸盘。
优选的，所述给药管的直径与水处理药物直径大小相等。
优选的，所述给药管左端密封。
优选的，所述充气泵与外部电源电气连接。
优选的，所述储药管的直径与水处理药物的长度相等。
优选的，所述给药管和所述储药管均采用透明材料制成。
(三)有益效果
由于采用上述的技术方案，本实用新型的有益效果是：握住把手并向上拉动，使得活塞二和活塞三脱离储药管，将水处理药物横放在储药管内，因为储药管的直径与水处理药物的长度相等，所以水处理药物刚好可以稳定横放在储药管内部，将活塞二和活塞三放回到储药管内部，活塞三将药物推到储药管底部，最下方的水处理药物落到给药管内，握住把手并向下推动，使得水处理药物刚好被卡紧，将活塞二侧壁上的固定杆放在对应的“丰”型通孔的横孔中;将吸盘吸在水处理装置进口处，开启充气泵，充气泵对左侧给药管内冲入气体，气压增大，推动活塞一在给药管内由左向右运动，最后水处理药物被给药装置添加到水处理装置内，当需要再次给一颗药物时，打开泄气管上的泄气阀，给药管左侧内部的气压减小，在弹簧一的作用下，活塞一回到原位，在弹簧二的作用下，储药管内最下方的水处理药物被弹簧二挤到给药管内，再次开启充气泵，同理水处理药物被再一次添加到水处理装置内，如此实现了连续给药的功能，设计合理，实用性强，通过将水处理药物储存在储药管内，实现了药物的存放，有利于集中给药的进行。
