申请日2007.04.27
公开(公告)日2008.04.16
IPC分类号C02F1/48
摘要

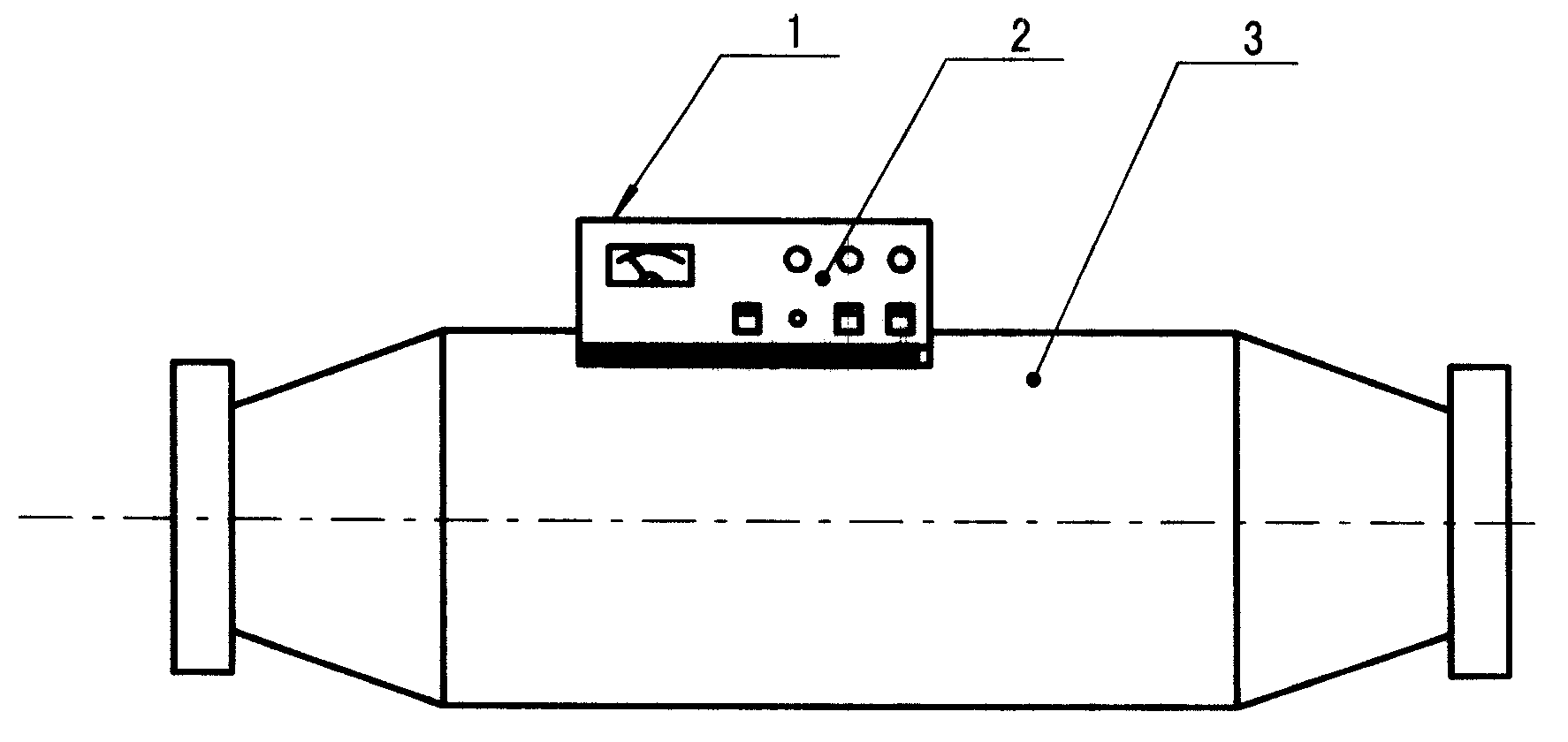

本实用新型属于水处理器领域的一种高频电子水处理器。其电子控制装置固装在水处理器外壳上，其特征在于：电子控制装置内的控制电路由开关电源电路和高频振荡电路构成，开关电源电路的正极及负极的输出端分别与高频振荡电路的正极及负极的输入端相连接，该高频振荡电路通过输出线与水处理器内的电极相连接。该高频电子水处理器使用开关电源电路取代了铁芯式铜绕变压器，具有体积小，重量轻，成本低，适应供电电压范围大，稳定性强的优点。
権利要求書
1.一种高频电子水处理器，其电子控制装置固装在水处理器外壳上，其 特征在于：电子控制装置内的控制电路由开关电源电路和高频振荡电路构成， 开关电源电路的正极及负极的输出端分别与高频振荡电路的正极及负极的输 入端相连接，该高频振荡电路通过输出线与水处理器内的电极相连接。
2.根据权利要求1所述的一种高频电子水处理器，其特征在于：所述的 开关电源电路由交流电源抗干扰滤波整流电路、自激振荡电路、稳压调整控 制电路、输出电路及工作指示电路依次连接构成，其中交流电源抗干扰滤波 整流电路由交流电源输入接口JAPC1、电阻R1、R2、电容C1、C2、电感线圈 T1及整流桥DQ、电容C3、C6、电阻R3依次连接构成;自激振荡电路由电阻 R13、R14、R15、功率三极管BG1、二极管D1、电容C4、C5、磁芯线圈T2初 级绕组连接构成;稳压调整控制电路由电阻R4、R5、R6、R7、R8、R9、R10、 R11、R12和可变电阻VR1、三极管BG4、BG3、BG2、稳压管DW1、电容C8、C9、 二极管D3、D2连接构成;输出电路由磁芯线圈T2次级绕组、高频二极管D4、 电容C7、稳压管DW2连接构成，高频二极管D4整流滤波后输出的正极、负极 分别与高频振荡电路的正极、负极输入端相连接;工作指示电路由磁芯线圈 T2次极绕组、二极管D5、发光二极管DS1、电容C10、电阻R16连接构成。
3.根据权利要求1或2所述的一种高频电子水处理器，其特征在于：所 述的高频振荡电路的正极输入端通过滤波电感T3连接开关电源电路的正极输 出端，该高频振荡电路的电路构成是这样的：由场效应管Q1、Q2、电阻R17、 R18、R19、R20、R21、R22、R23、R24、电容C11、C12、C13、C14、稳压 二极管DW3、DW4、二极管D6、D7、三极管BG5、发光二极管DS2、空心 线圈L1连接构成。
4.根据权利要求1所述的一种高频电子水处理器，其特征在于：所述的 开关电源电路的结构还可以是这样的：由交流电源抗干扰滤波整流电路、自 激振荡电路、稳压调整控制电路、输出电路及工作指示电路依次连接构成， 其中交流电源抗干扰滤波整流电路由交流电源输入接口JAPC2、电阻R25、R26、 电容C15、C16、电感线圈T4及整流桥DQ2、电容C17、C18依次连接构成; 稳压调整控制电路由电阻R27、R38、R39、R40、R41、R42和可变电阻VR2、 光耦器件U1、三极管BG6、BG9、稳压管DW7连接构成;自激振荡电路由电阻 R28、R29、R30、R31、R32、R33、R34、R35、R36、功率三极管BG7、BG8、二 极管D8、D9、D10、电容C19、C20、C21、C22、磁芯线圈T5初级绕组连接构 成;输出电路由磁芯线圈T5次级绕组、高频二极管D11、稳压管DW6、电容 C24连接构成，高频二极管D11整流滤波后输出的正极、负极分别与高频振荡 电路的正极、负极输入端相连接;工作指示电路由磁芯线圈T5次极绕组、二 极管D12、发光二极管DS3、电容C23、电阻R37连接构成。
5.根据权利要求1或2或4所述的一种高频电子水处理器，其特征在于： 所述的开关电源电路的正极、负极输出端与高频振荡电路的正极、负极输入 端的连接可以采用直接连接方式，也可以采用插接方式。
说明书
高频电子水处理器
技术领域
本实用新型属于水处理器领域，尤其是一种高频电子水处理器。
背景技术
高频电子水处理器利用电子元件产生高频电信号，在局部范围内形成高 频电磁场，水经处理后，水的物理结构发生变化，水分子聚合度降低，偶极 矩增大，极性增加，原来缔合链状大分子断裂成单个水分子，水中溶解盐的 正负离子被单个水分子包围，运动速度降低，有效碰撞次数减少，静电引力 下降，从而在受热面上或管壁上无法结垢，而处理后的水中产生活性氧，对 已结垢的系统，活性氧能破坏水垢分子间的电子结合力，改变其晶体结构， 使坚硬的老垢变为疏松的软垢，逐渐脱落，从而达到防垢除垢的目的，同时， 水经过高频电场处理后，水中细菌和藻类的生态环境发生变化，水中的溶解 氧得到活化，外电场破坏了细胞膜上的离子通道，改变了调节细胞功能的原 控电流，直接影响细菌的生命.另外，活性氧自由基对微生物机体也产生一系 列有害作用，细菌和藻类的生存条件丧失，微生物机体受到损害，达到杀菌 灭藻的目的。
传统的电子水处理器是利用铁芯式铜绕变压器作为电源供电装置，其电 源供电装置存在体积大，重量沉，成本高，适应供电电压范围小，稳定性差 等问题。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种体积小，重量轻， 成本低，适应供电电压范围大，稳定性强的一种高频电子水处理器。
本实用新型解决其技术问题是采取以下技术方案实现的：
一种高频电子水处理器，其电子控制装置固装在水处理器外壳上，其特 征在于：电子控制装置内的控制电路由开关电源电路和高频振荡电路构成， 开关电源电路的正极及负极的输出端分别与高频振荡电路的正极及负极的输 入端相连接，该高频振荡电路通过输出线与水处理器内的电极相连接。
而且，所述的开关电源电路由交流电源抗干扰滤波整流电路、自激振荡 电路、稳压调整控制电路、输出电路及工作指示电路依次连接构成，其中交 流电源抗干扰滤波整流电路由交流电源输入接口JAPC1、电阻R1、R2、电容 C1、C2、电感线圈T1及整流桥DQ、电容C3、C6、电阻R3依次连接构成;自 激振荡电路由电阻R13、R14、R15、功率三极管BG1、二极管D1、电容C4、 C5、磁芯线圈T2初级绕组连接构成;稳压调整控制电路由电阻R4、R5、R6、 R7、R8、R9、R10、R11、R12和可变电阻VR1、三极管BG4、BG3、BG2、稳压 管DW1、电容C8、C9、二极管D3、D2连接构成;输出电路由磁芯线圈T2次 级绕组、高频二极管D4、电容C7、稳压管DW2连接构成，高频二极管D4整 流滤波后输出的正极、负极分别与高频振荡电路的正极、负极输入端相连接; 工作指示电路由磁芯线圈T2次极绕组、二极管D5、发光二极管DS1、电容C10、 电阻R16连接构成。
而且，所述的高频振荡电路的正极输入端通过滤波电感T3连接开关电源 电路的正极输出端，该高频振荡电路的电路构成是这样的：由场效应管Q1、 Q2、电阻R17、R18、R19、R20、R21、R22、R23、R24、电容C11、C12、 C13、C14、稳压二极管DW3、DW4、二极管D6、D7、三极管BG5、发光二 极管DS2、空心线圈L1连接构成。
而且，所述的开关电源电路的结构还可以是这样的：由交流电源抗干扰 滤波整流电路、自激振荡电路、稳压调整控制电路、输出电路及工作指示电 路依次连接构成，其中交流电源抗干扰滤波整流电路由交流电源输入接口 JAPC2、电阻R25、R26、电容C15、C16、电感线圈T4及整流桥DQ2、电容C17、 C18依次连接构成;稳压调整控制电路由电阻R27、R38、R39、R40、R41、R42 和可变电阻VR2、光耦器件U1、三极管BG6、BG9、稳压管DW7连接构成;自 激振荡电路由电阻R28、R29、R30、R31、R32、R33、R34、R35、R36、功率三 极管BG7、BG8、二极管D8、D9、D10、电容C19、C20、C21、C22、磁芯线圈 T5初级绕组连接构成;输出电路由磁芯线圈T5次级绕组、高频二极管D11、 稳压管DW6、电容C24连接构成，高频二极管D11整流滤波后输出的正极、负 极分别与高频振荡电路的正极、负极输入端相连接;工作指示电路由磁芯线 圈T5次极绕组、二极管D12、发光二极管DS3、电容C23、电阻R37连接构成。
而且，所述的开关电源电路的正极、负极输出端与高频振荡电路的正极、 负极输入端的连接可以采用直接连接方式，也可以采用插接方式。
本实用新型的优点和积极效果是：
该高频电子水处理器使用开关电源电路替代了铁芯式铜绕变压器，因此 其具有体积小，重量轻，成本低的特点，同时开关电源电路具有交流电源抗 干扰处理功能，增强了高频电子水处理器的供电适应能力及稳定性。
