申请日2018.04.19
公开(公告)日2018.12.07
IPC分类号C02F9/14
摘要

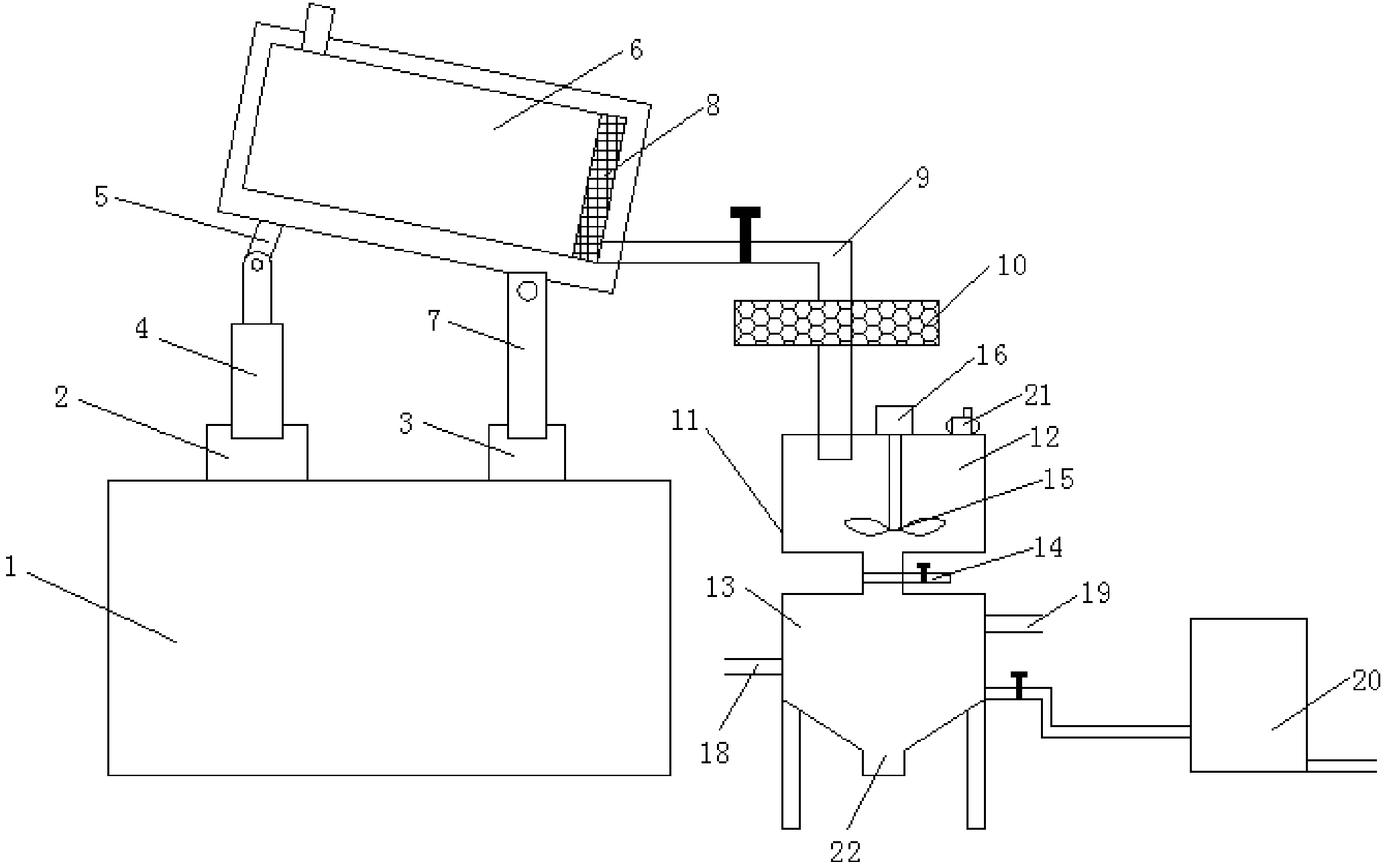

本实用新型公开了一种生物制药厂污水处理装置，包括预处理台、连接座、预处理罐、活性炭滤芯、初级反应罐和SBR反应罐;预处理台上表面设有第一支撑座和第二支撑座，第一支撑座内设有液压伸缩杆，液压伸缩杆连接至预处理罐的左侧底壁，预处理罐右侧底壁铰接支撑架，预处理罐内右侧设有过滤网，预处理罐右侧连接第一出液管，第一出液管通过活性炭滤芯连接至初级反应罐内，初级反应罐上部为搅拌池，初级反应罐下部为蒸汽池，搅拌池内设有搅拌器，蒸汽池的内池壁上排布有盘旋的蒸汽管，蒸汽池右侧连接有第二出液管，第二出液管连接至SBR反应罐内。本实用新型能有效去除药厂排放出污水的污染物，而使污水COD浓度得到极大降低，有利于后续生物处理的进行。
权利要求书
1.一种生物制药厂污水处理装置，其特征在于，包括预处理台(1)、连接座(5)、预处理罐(6)、活性炭滤芯(10)、初级反应罐(11)、挡板(14)和SBR反应罐(20);所述预处理台(1)上表面从左至右设置有第一支撑座(2)和第二支撑座(3)，所述第一支撑座(2)内设有液压伸缩杆(4)，所述液压伸缩杆(4)通过连接座(5)连接至预处理罐(6)的左侧底壁上，所述预处理罐(6)的右侧底壁通过旋转轴铰接连接有支撑架(7)，所述支撑架(7)设置于第二支撑座(3)内，所述预处理罐(6)上端设有进液管，所述预处理罐(6)内部右侧设置有过滤网(8)，所述预处理罐(6)右侧连接有第一出液管(9)，所述第一出液管(9)上设有第一电磁阀，所述第一出液管(9)通过活性炭滤芯(10)连接至初级反应罐(11)内;
所述初级反应罐(11)为上下一体结构，所述初级反应罐(11)的上部为搅拌池(12)，所述初级反应罐(11)的下部为蒸汽池(13)，所述搅拌池(12)和蒸汽池(13)之间通过能够开合的挡板(14)连接，所述搅拌池(12)内设有搅拌器(15)，所述搅拌器(15)包括搅拌轴及设于搅拌轴上的搅拌叶片，所述搅拌轴与搅拌池(12)顶部设有的搅拌电机(16)连接，所述蒸汽池(13)的内池壁上排布有盘旋的蒸汽管(17)，所述蒸汽管(17)的进口设有蒸汽进管(18)，所述蒸汽管(17)的出口设有蒸汽出管(19)，所述蒸汽进管(18)和蒸汽出管(19)设置于蒸汽池(13)外壁，所述蒸汽池(13)右侧连接有第二出液管，所述第二出液管的出液端连接至SBR反应罐(20)内，所述SBR反应罐(20)的底部设有第三出液管。
2.根据权利要求1所述的一种生物制药厂污水处理装置，其特征在于，所述初级反应罐(11)的底端设有多个支腿。
3.根据权利要求1所述的一种生物制药厂污水处理装置，其特征在于，所述搅拌池(12)顶部还设有加药箱(21)，所述加药箱(21)的顶部设有加药口，所述加药箱(21)的底部通过加药管与搅拌池(12)连通。
4.根据权利要求1所述的一种生物制药厂污水处理装置，其特征在于，所述蒸汽池(13)的底部设有漏斗形的集污槽(22)，所述集污槽(22)底部设有污泥出口。
5.根据权利要求1所述的一种生物制药厂污水处理装置，其特征在于，所述第三出液管上设有COD检测装置。
6.根据权利要求1所述的一种生物制药厂污水处理装置，其特征在于，所述预处理台(1)的前部设有控制器，所述控制器与液压伸缩杆(4)，第一电磁阀、第二电磁阀和COD检测装置电连接。
说明书
一种生物制药厂污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种生物制药厂污水处理装置。
背景技术
随着医药工业的发展，制药废水已逐渐成为重要的污染源之一，由于制药废水成分复杂、有机物含量高、毒性大、色度深和含盐量高，特别是生化性很差、且间歇排放，很难处理。
目前，生物制药企业产生的污水因其污染物多属于结构复杂、有毒、有害和生物难以降解的有机物质，对水质造成严重的污染，在生物制药工程中会产生大量的废水，这些废水若不进行处理而直接排放，将对环境造成严重的影响，制药污水中的有机物含量高，目前的水处理工艺很难对制药废水中的有机物进行充分处理，导致排出的水中含有大量的有机物和细菌，达不到排放标准。因此，如何处理好生物制药厂污水是目前急需解决的技术问题。
实用新型内容
本实用新型的目的是提供一种生物制药厂污水处理装置，能有效净化药厂所排放污水中的污染物，具有净化速度快、效率高的特点，解决了现有技术存在的问题。
本实用新型提供了一种生物制药厂污水处理装置，包括预处理台、连接座、预处理罐、活性炭滤芯、初级反应罐、挡板和SBR反应罐;所述预处理台上表面从左至右设置有第一支撑座和第二支撑座，所述第一支撑座内设有液压伸缩杆，所述液压伸缩杆通过连接座连接至预处理罐的左侧底壁上，所述预处理罐的右侧底壁通过旋转轴铰接连接有支撑架，所述支撑架设置于第二支撑座内，所述预处理罐上端设有进液管，所述预处理罐内部右侧设置有过滤网，所述预处理罐右侧连接有第一出液管，所述第一出液管上设有第一电磁阀，所述第一出液管通过活性炭滤芯连接至初级反应罐内;
所述初级反应罐为上下一体结构，所述初级反应罐的上部为搅拌池，所述初级反应罐的下部为蒸汽池，所述搅拌池和蒸汽池之间通过能够开合的挡板连接，所述搅拌池内设有搅拌器，所述搅拌器包括搅拌轴及设于搅拌轴上的搅拌叶片，所述搅拌轴与搅拌池顶部设有的搅拌电机连接，所述蒸汽池的内池壁上排布有盘旋的蒸汽管，所述蒸汽管的进口设有蒸汽进管，所述蒸汽管的出口设有蒸汽出管，所述蒸汽进管和蒸汽出管设置于蒸汽池外壁，所述蒸汽池右侧连接有第二出液管，所述第二出液管的出液端连接至SBR反应罐内，所述SBR反应罐的底部设有第三出液管。
优选地，所述初级反应罐的底端设有多个支腿。
优选地，所述搅拌池顶部还设有加药箱，所述加药箱的顶部设有加药口，所述加药箱的底部通过加药管与搅拌池连通。
优选地，所述蒸汽池的底部设有漏斗形的集污槽，所述集污槽底部设有污泥出口。
优选地，所述第三出液管上设有COD检测装置。
优选地，所述预处理台的前部设有控制器，所述控制器与液压伸缩杆，第一电磁阀、第二电磁阀和COD检测装置电连接。
与现有技术相比，本实用新型的有益效果在于：
本实用新型能有效去除药厂在生产过程中排放出污水的污染物，而使污水COD浓度得到极大降低，净化效率高，有利于后续生物处理的进行。
