申请日2018.03.21
公开(公告)日2018.12.21
IPC分类号C02F9/14
摘要
本实用新型涉及水处理技术领域，尤其是指一种具有污水处理功能的湖泊推流系统，包括多个用于推动湖泊水体流动的气动推流装置和至少一个用于吸收水体中的污染物的污水处理装置，所述多个气动推流装置环绕于湖泊设置，用以推动湖泊水体流经污水处理装置并让湖泊水体环绕湖泊循环流动。本实用新型通过气动推流装置推动湖泊水体流动，以增加水体的流动性，同时，气动推流装置可向水体注入空气，以使水体的含氧量保持在较高的水平;另外，本系统还包括有污水处理装置，用以处理水体中的污染物，进一步地洁净水体本实用新型采用简单的方法以达到有效的湖泊污水治理效果，易于推广使用。
权利要求书

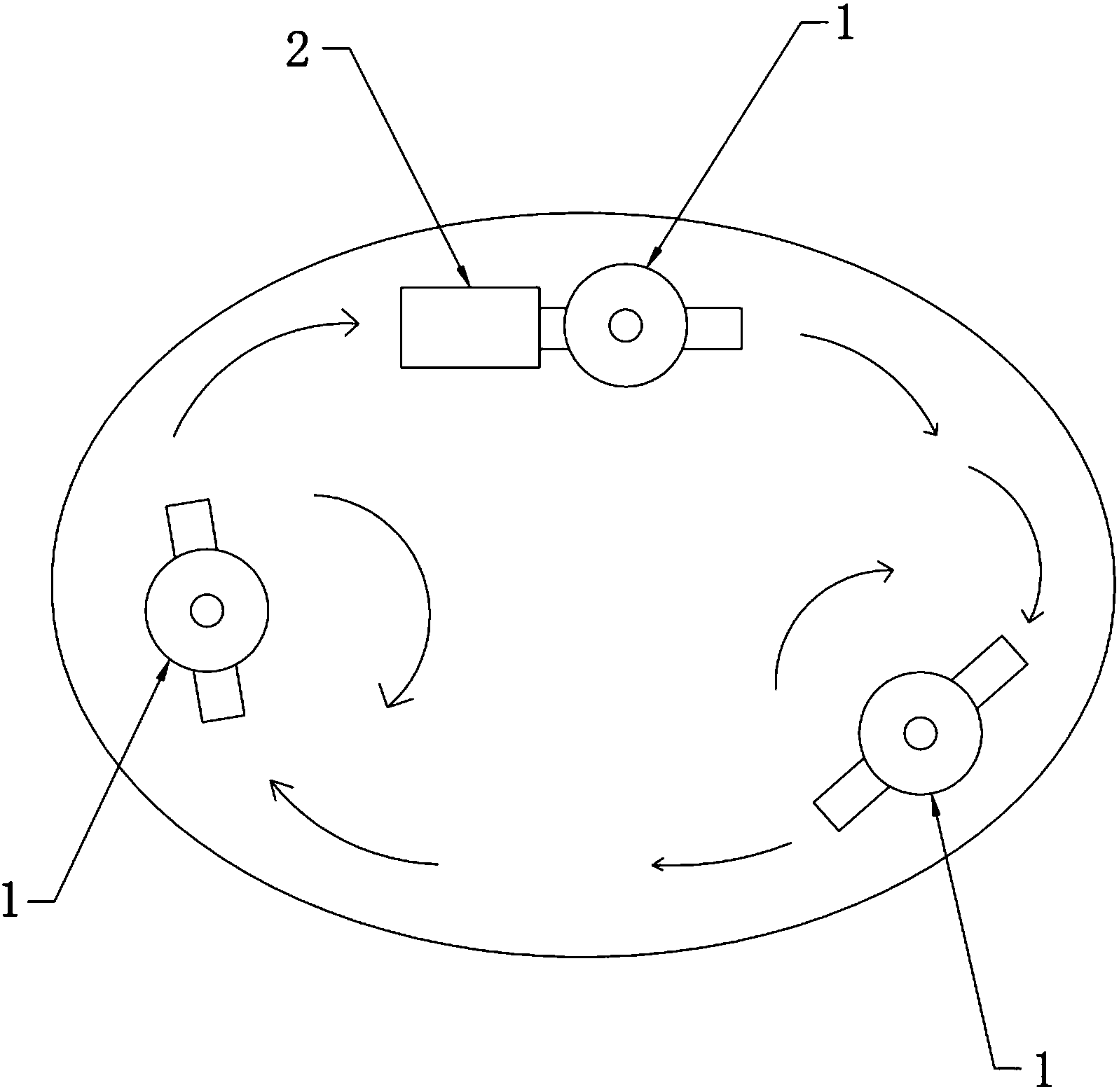

1.一种具有污水处理功能的湖泊推流系统，其特征在于：包括多个用于推动湖泊水体流动的气动推流装置(1)和至少一个用于吸收水体中的污染物的污水处理装置(2)，所述多个气动推流装置(1)环绕于湖泊设置，用以推动湖泊水体流经污水处理装置(2)并让湖泊水体环绕湖泊循环流动。
2.根据权利要求1所述的一种具有污水处理功能的湖泊推流系统，其特征在于：所述气动推流装置(1)包括壳体(11)、设置于壳体(11)内的水体提升器(12)、设置于水体提升器(12)内的曝气管(15)、与水体提升器(12)连通的水体上升导管(13)以及与曝气管(15)连通的曝气装置(14);所述壳体(11)设有出水口(111)和进水口(112)。
3.根据权利要求1所述的一种具有污水处理功能的湖泊推流系统，其特征在于：所述气动推流装置(1)包括用于推动湖泊深层水体流动的至少一个第一气动推流装置(3)和至少一个第二气动推流装置(4)，所述第一气动推流装置(3)与第二气动推流装置(4)相对设置于湖泊的两侧，以推动湖泊深层水体的循环流动。
4.根据权利要求3所述的一种具有污水处理功能的湖泊推流系统，其特征在于：所述第一气动推流装置(3)和第二气动推流装置(4)均包括壳体(11)、设置于壳体(11)内的水体提升器(12)、设置于水体提升器(12)内的曝气管(15)、与水体提升器(12)连通的水体上升导管(13)以及与曝气管(15)连通的曝气装置(14)。
5.根据权利要求4所述的一种具有污水处理功能的湖泊推流系统，其特征在于：所述第一气动推流装置(3)的壳体(11)设有第一出水管(31)和第一进水管(32)，所述第二气动推流装置(4)的壳体(11)设有第二出水管(41)和第二进水管(42);所述第一出水管(31)的出水口与第二进水管(42)的进水口相对应，所述第二出水管(41)的出水口与第一进水管(32)的进水口相对应。
6.根据权利要求5所述的一种具有污水处理功能的湖泊推流系统，其特征在于：所述第二进水管(42)的进水口与第二气动推流装置(4)的壳体(11)的底部连通;所述第二出水管(41)的进水口与第二气动推流装置(4)的壳体(11)的顶部连通。
7.根据权利要求1至6任意一项所述的一种具有污水处理功能的湖泊推流系统，其特征在于：所述污水处理装置(2)包括污水处理池体(21)和养殖于污水处理池体(21)内的浮水植物(22)。
8.根据权利要求7所述的一种具有污水处理功能的湖泊推流系统，其特征在于：所述污水处理池体(21)的出水端与气动推流装置(1)连通。
说明书
一种具有污水处理功能的湖泊推流系统
技术领域
本实用新型涉及水处理技术领域，尤其是指一种具有污水处理功能的湖泊推流系统。
背景技术
在生态环境不佳并长期保持相对静止状态时，水体中的生物多样性必然降低甚至丧失，形成生态系统不平衡的状态，从而优势生物逐步蔓延乃至水体恶化。一些湖泊或景观湖中的水多为缺氧死水，这种湖泊或景观湖中的水长期不流动，进入湖泊的污染物总速率远远大于湖泊的自然生物净化的速率，使水中含氧量很低，容易引起藻类植物的大量繁殖，而这些藻类植物大都密集覆盖在水体表层，使大气中的氧无法进入水内，造成水中含氧量长期处于较低的状态，同时藻类植物死后分解出大量有毒物质藻毒素，造成水中鱼类大量死亡，使水质变的浑浊，进而使水中长期散发腥臭味，给湖泊或景观湖周边环境造成很大影响。该缺陷十分明显，亟需一种解决方案以解决这个问题。
发明内容
本实用新型的目的在于针对现有技术的不足提供一种具有污水处理功能的湖泊推流系统，通过使用气动推流装置推动湖泊水体流动，以增强湖泊的流动性及水中的溶解氧含量，帮助弱势生物如高等水生植物及动物的存活，再加上污水处理装置的作用，提高水体生态的自然净化能力，从而达到治理湖泊污水的效果。
为了实现上述目的，本实用新型采用如下技术方案：
本实用新型提供的一种具有污水处理功能的湖泊推流系统，包括多个用于推动湖泊水体流动的气动推流装置和至少一个用于吸收水体中的污染物的污水处理装置，所述多个气动推流装置环绕于湖泊设置，用以推动湖泊水体流经污水处理装置并让湖泊水体环绕湖泊循环流动。
其中的，所述气动推流装置包括壳体、设置于壳体内的水体提升器、设置于水体提升器内的曝气管、与水体提升器连通的水体上升导管以及与曝气管连通的曝气装置;所述壳体设有出水口和进水口。
进一步的，所进水口与污水处理装置连通。
其中的，所述气动推流装置包括用于推动湖泊深层水体流动的至少一个第一气动推流装置和至少一个第二气动推流装置，所述第一气动推流装置与第二气动推流装置相对设置于湖泊的两侧，以推动湖泊深层水体的循环流动。
进一步的，所述第一气动推流装置和第一气动推流装置均包括壳体、设置于壳体内的水体提升器、设置于水体提升器内的曝气管、与水体提升器连通的水体上升导管以及与曝气管连通的曝气装置。
进一步的，所述第一气动推流装置的壳体设有第一出水管和第一进水管，所述第二气动推流装置的壳体设有第二出水管和第二进水管;所述第一出水管的出水口与第二进水管的进水口相对应，所述第二出水管的出水口与第一进水管的进水口相对应。
进一步的，所述第二进水管的进水口与第二气动推流装置的壳体的底部连通;所述第二出水管的进水口与第二气动推流装置的壳体的顶部连通。
进一步的，所述污水处理装置包括污水处理池体和养殖于污水处理池体内的浮水植物。
进一步的，所述污水处理池体的出水端与气流推动装置连通。本实用新型的有益效果：
本实用新型提供的一种具有污水处理功能的湖泊推流系统，通过气动推流装置推动湖泊水体流动，以增加水体的流动性，同时，气动推流装置可向水体注入空气，以使水体的含氧量保持在较高的水平，以增强水体的自然净化能力;同时，根据水体被污染的程度，通过使用污水处理装置，用以处理水体中的污染物，快速地洁净水体，进而提高弱势生物如高等水生植物及动物的存活量。本实用新型采用简单的方法以达到有效的湖泊污水治理效果。
