申请日2018.03.21
公开(公告)日2018.12.21
IPC分类号C02F9/04
摘要
本实用新型公开了一种物化法水处理设备，包括水处理室、水净化室和底座，所述水处理室的内部上侧设有过滤器，所述水处理室的内部设有过滤芯，所述水净化室的内部下侧设有活性炭过滤层，所述底座的内部四角均设有减震装置，本实用新型通过滤器可控制水中的悬浮物含量，通过过滤芯对水中的杂质进行过滤处理，通过消毒层、活性炭过滤层的设置，利用活性炭的物理吸附、化学吸附、氧化、催化氧化和还原等性能，去除水中污染物，且活性炭过滤层更换方便，通过减震装置中的橡胶垫、支板、滑槽、支腿、减震弹簧的设置，在水处理的过程中水处理室、水净化室产生的震动，进行减震，有效的保护了水处理设备，延长了使用寿命。
权利要求书

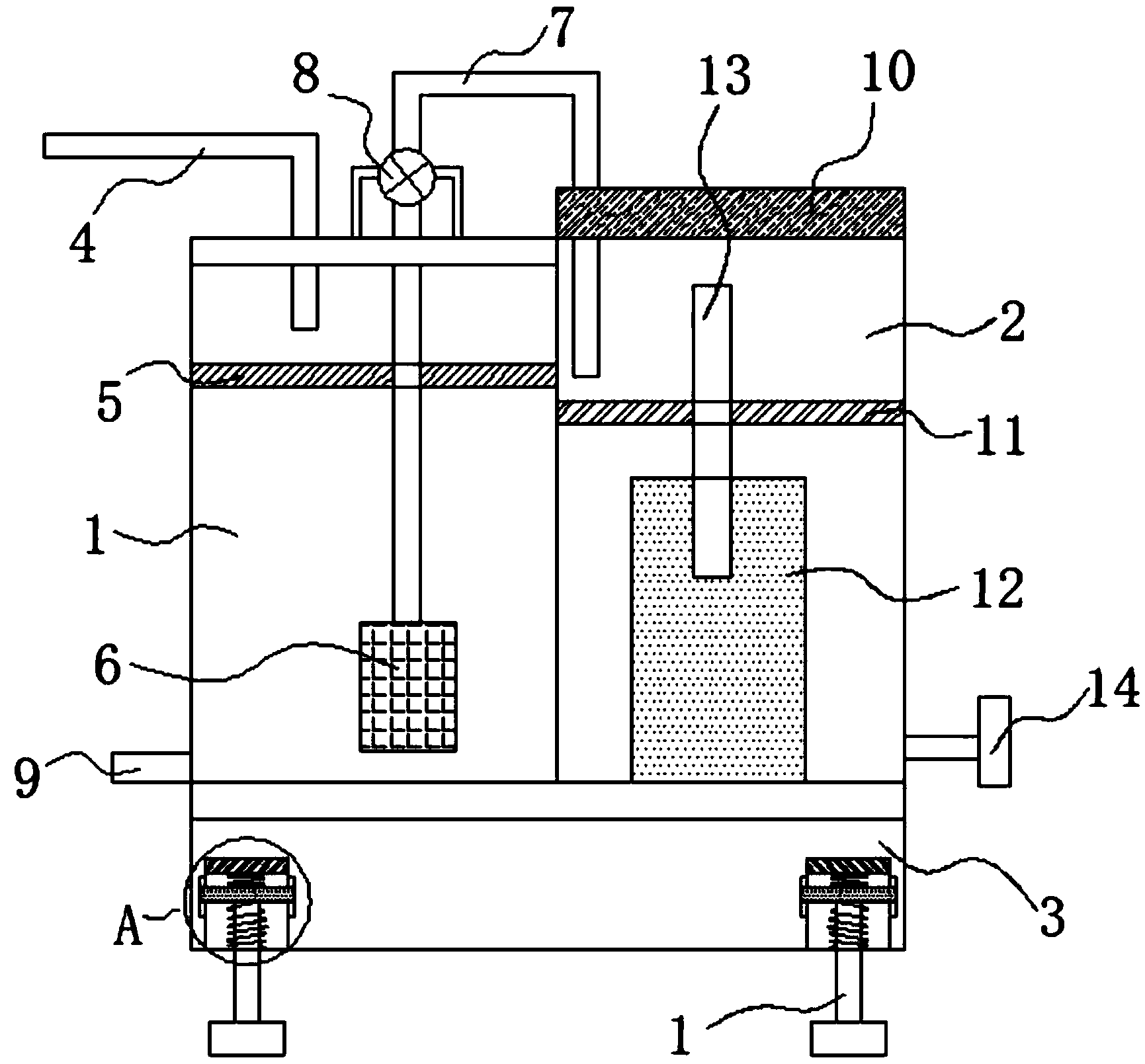

1.一种物化法水处理设备，包括水处理室(1)、水净化室(2)和底座(3)，其特征在于：所述水净化室(2)位于水处理室(1)的右侧，所述底座(3)位于水处理室(1)、水净化室(2)的底部，所述水处理室(1)的上部一侧设有进水管(4)，所述水处理室(1)的内部上侧设有过滤器(5)，所述水处理室(1)的内部设有过滤芯(6)，所述过滤芯(6)的内部连接有水管(7)，所述水管(7)的一端从水处理室(1)的上端延伸至水净化室(2)的内部，所述水管(7)的上部设有水泵(8)，所述水处理室(1)的左侧下部设有排污管(9)，所述水净化室(2)的上部设有密封盖(10)，所述水净化室(2)的内部上侧设有消毒层(11)，所述水净化室(2)的内部下侧设有活性炭过滤层(12)，所述活性炭过滤层(12)的上部设有出气管(13)，所述水净化室(2)的右侧下部连接有出水管(14)，所述底座(3)的内部四角均设有减震装置，所述减震装置包括橡胶垫(15)、支板(16)、滑槽(17)、支腿(18)、减震弹簧(19)，所述滑槽(17)位于底座(3)的内壁上，所述支板(16)滑接在滑槽(17)内，所述支腿(18)连接于支板(16)的下端，所述减震弹簧(19)套接于支腿(18)上，所述橡胶垫(15)位于支板(16)的上侧。
2.根据权利要求1所述的一种物化法水处理设备，其特征在于：所述底座(3)的内部四角设有用于安装减震装置的凹槽，所述支板(16)与橡胶垫(15)之间设有弹簧。
3.根据权利要求1所述的一种物化法水处理设备，其特征在于：所述水泵(8)的外部通过支架安装在水处理室(1)的上端。
4.根据权利要求1所述的一种物化法水处理设备，其特征在于：所述水处理室(1)和水净化室(2)之间设有隔板。
5.根据权利要求1所述的一种物化法水处理设备，其特征在于：所述出气管(13)的上端贯穿于活性炭过滤层(12)的上部。
6.根据权利要求1所述的一种物化法水处理设备，其特征在于：所述支腿(18)的下端延伸至底座(3)的外部。
说明书
一种物化法水处理设备
技术领域
本实用新型涉及水处理设备技术领域，具体为一种物化法水处理设备。
背景技术
随着经济的不断发展，生态环境的保护以及资源合理有效地利用成为人们日益关注的焦点。目前在我国环境污染严重，工业废水和生活废水的排放造成了环境的污染，同时水资源的过度开采和使用，使我国面临严重的水危机。水污染的综合防治己引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。现有的对污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法。但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，且后续的重金属离子分离也较为复杂，而现有物理法水处理装置成本较高，而且在水处理过程中减震性能差，使设备寿命缩短，为此，我们推出一种物化法水处理设备。
实用新型内容
本实用新型的目的在于提供一种物化法水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种物化法水处理设备，包括水处理室、水净化室和底座，所述水净化室位于水处理室的右侧，所述底座位于水处理室、水净化室的底部，所述水处理室的上部一侧设有进水管，所述水处理室的内部上侧设有过滤器，所述水处理室的内部设有过滤芯，所述过滤芯的内部连接有水管，所述水管的一端从水处理室的上端延伸至水净化室的内部，所述水管的上部设有水泵，所述水处理室的左侧下部设有排污管，所述水净化室的上部设有密封盖，所述水净化室的内部上侧设有消毒层，所述水净化室的内部下侧设有活性炭过滤层，所述活性炭过滤层的上部设有出气管，所述水净化室的右侧下部连接有出水管，所述底座的内部四角均设有减震装置，所述减震装置包括橡胶垫、支板、滑槽、支腿、减震弹簧，所述滑槽位于底座的内壁上，所述支板滑接在滑槽内，所述支腿连接于支板的下端，所述减震弹簧套接于支腿上，所述橡胶垫位于支板的上侧。
优选的，所述底座的内部四角设有用于安装减震装置的凹槽，所述支板与橡胶垫之间设有弹簧。
优选的，所述水泵的外部通过支架安装在水处理室的上端。
优选的，所述水处理室和水净化室之间设有隔板。
优选的，所述出气管的上端贯穿于活性炭过滤层的上部。
优选的，所述支腿的下端延伸至底座的外部。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在水处理室中设置过滤器对水过滤，将水中的大颗粒杂质过滤在过滤器上面，过滤器可控制水中的悬浮物含量，通过过滤芯对水中的杂质进行过滤处理，过滤后的水则通过水泵、水管的设置流入水净化室，通过消毒层、活性炭过滤层的设置，利用活性炭的物理吸附、化学吸附、氧化、催化氧化和还原等性能，去除水中污染物，且活性炭过滤层更换方便，成本低，通过消毒层上设有的添加孔，向消毒层定量添加消毒剂，消毒剂在水中逐稀释，起到防垢、防腐、杀菌、灭藻作用，且成本低，通过排污管的设置，将污水排出，保证循环水系统的正常运行，通过减震装置中的橡胶垫、支板、滑槽、支腿、减震弹簧的设置，在水处理的过程中水处理室、水净化室产生的震动，进行减震，有效的保护了水处理设备，延长了使用寿命。
