申请日2018.03.21
公开(公告)日2018.12.21
IPC分类号C02F9/04
摘要
本实用新型公开了一种生活污水自动加药消毒装置，包括储药箱和反应池，所述储药箱上端左侧连接有加药管，所述加药管的另一端通过计量泵连接有加药喷嘴，所述加药喷嘴位于反应池的上方，所述加药管设有安全阀，所述储药箱上端设有电机，所述电机的输出端设有搅拌杆，所述搅拌杆的表面设有搅拌叶片，所述电机的左侧设有药剂罐，通过水泵的设置，将过滤后的污水通过出水管输送进反应池中，通过喷管和喷头的设置，使污水喷洒进反应池中，可以使污水与药液混合的更充分，达到更好的消毒作用，通过进水管和药剂罐的设置，可将水和药剂输送到储药箱中，通过电机带动搅拌杆转动，从而带动搅拌叶片转动，对药液进行充分混合。
权利要求书

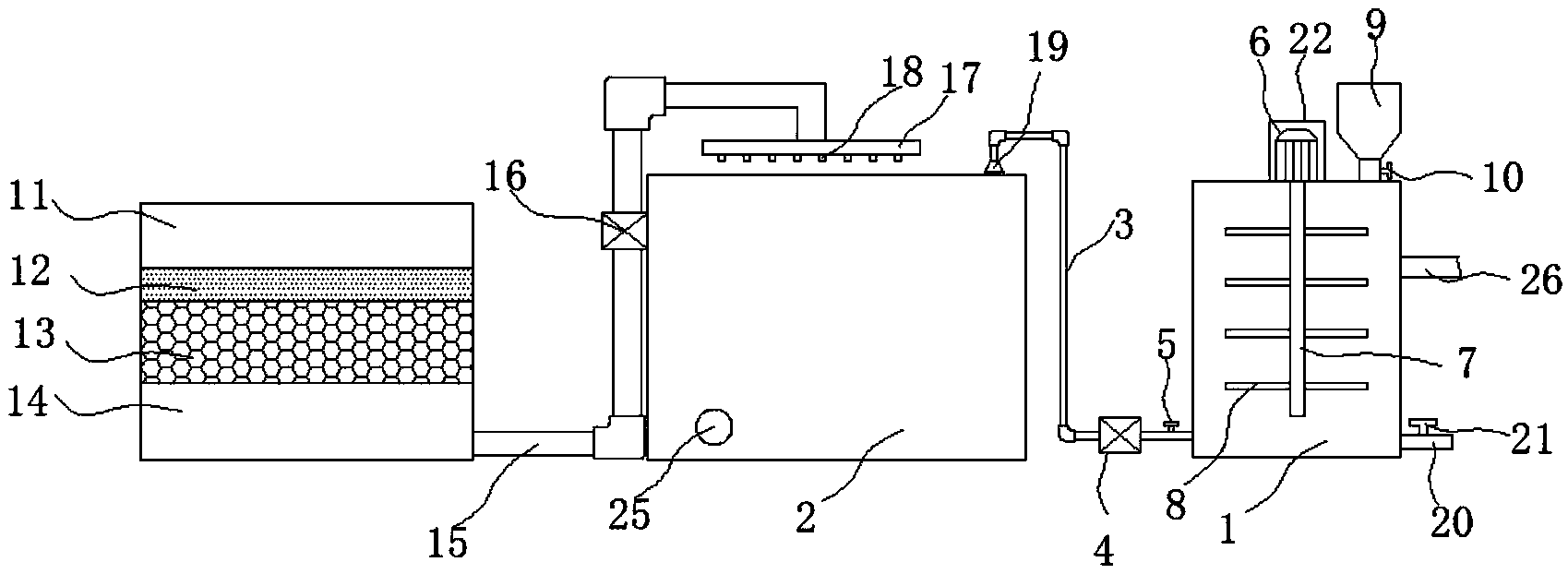

1.一种生活污水自动加药消毒装置，包括储药箱(1)和反应池(2)，其特征在于：所述储药箱(1)左侧连接有加药管(3)，所述加药管(3)的另一端通过计量泵(4)连接有加药喷嘴(19)，所述加药喷嘴(19)位于反应池(2)的上方，所述加药管(3)设有安全阀(5)，所述储药箱(1)上端设有电机(6)，所述电机(6)的输出端设有搅拌杆(7)，所述搅拌杆(7)的表面设有搅拌叶片(8)，所述电机(6)的左侧设有药剂罐(9)，所述储药箱(1)右侧连接有进水管(26)，所述反应池(2)左侧设有过滤池(11)，所述过滤池(11)内设有活性炭吸附层(12)，所述活性炭吸附层(12)底部设有石英砂层(13)，所述石英砂层(13)的底部设有承托层(14)，所述过滤池(11)的右侧底部设有出水管(15)，所述出水管(15)的另一端通过水泵(16)连接有喷管(17)，所述喷管(17)的底部设有喷头(18)，所述喷管(17)位于反应池(2)的上方。
2.根据权利要求1所述的一种生活污水自动加药消毒装置，其特征在于：所述储药箱(1)右侧底部设有排污管(20)，所述排污管(20)上设有阀门(21)。
3.根据权利要求1所述的一种生活污水自动加药消毒装置，其特征在于：所述电机(6)外部设有防护罩(22)。
4.根据权利要求1所述的一种生活污水自动加药消毒装置，其特征在于：所述储药箱(1)的前侧设有可视窗(23)，所述可视窗(23)设有刻度(24)。
5.根据权利要求1所述的一种生活污水自动加药消毒装置，其特征在于：所述反应池(2)前方设有排水口(25)。
6.根据权利要求1所述的一种生活污水自动加药消毒装置，其特征在于：所述药剂罐(9)呈漏斗型，且所述药剂罐(9)底部设有药剂计量阀(10)。
说明书
一种生活污水自动加药消毒装置
技术领域
本实用新型涉及水处理设备技术领域，具体为一种生活污水自动加药消毒装置。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多，污水直接排放会严重污染水体和环境，为了使污水达到排放标准，需要对污水进行加药消毒处理，传统的处理方法为人工控制向集污池内加药或者加装智能加药设备，人工控制需要人力资源而且不可能做到实时有效地控制加药浓度;加装加药设备成本较高且维修成本也较高。为此，我们推出一种生活污水自动加药消毒装置。
实用新型内容
本实用新型的目的在于提供一种生活污水自动加药消毒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水自动加药消毒装置，包括储药箱和反应池，所述储药箱左侧连接有加药管，所述加药管的另一端通过计量泵连接有加药喷嘴，所述加药喷嘴位于反应池的上方，所述加药管设有安全阀，所述储药箱上端设有电机，所述电机的输出端设有搅拌杆，所述搅拌杆的表面设有搅拌叶片，所述电机的左侧设有药剂罐，所述储药箱右侧连接有进水管，所述反应池左侧设有过滤池，所述过滤池内设有活性炭吸附层，所述活性炭吸附层底部设有石英砂层，所述石英砂层的底部设有承托层，所述过滤池的右侧底部设有出水管，所述出水管的另一端通过水泵连接有喷管，所述喷管的底部设有喷头，所述喷管位于反应池的上方。
优选的，所述储药箱右侧底部设有排污管，所述排污管上设有阀门。
优选的，所述电机外部设有防护罩。
优选的，所述储药箱的前侧设有可视窗，所述可视窗设有刻度。
优选的，所述反应池前方设有排水口。
优选的，所述药剂罐呈漏斗型，且所述药剂罐底部设有药剂计量阀。
与现有技术相比，本实用新型的有益效果是：本实用新型通过过滤池的设置，首先将污水输送进过滤池中，通过活性炭吸附层和石英砂层的设置，先将污水进行过滤，然后通过水泵的设置，将过滤后的污水通过出水管输送进反应池中，通过喷管和喷头的设置，使污水喷洒进反应池中，可以使污水与药液混合的更充分，达到更好的消毒作用，通过进水管和药剂罐的设置，可将水和药剂输送到储药箱中，通过电机带动搅拌杆转动，从而带动搅拌叶片转动，对药液进行充分混合，通过计量泵的工作使药液通过加药喷嘴向反应池中。
