水上移动式水处理技术多功能控制系统

发布时间:2019-1-2 21:42:44  中国污水处理工程网

  申请日2018.04.19

  公开(公告)日2018.10.30

  IPC分类号G05F1/625

  摘要

  本实用新型公开了一种水上移动式水处理装置的多功能控制系统,包括主电路和控制电路,所述主电路包括电源、断路器QF、熔断器FU、主接触器主触点KM、热继电器FR、电机M、插座XS1、XS2、同步灯、安全警示灯R/BEL、电源指示灯REL、中间继点器常开触点KA2、KA3与开关K1,电源与断路器QF、熔断器FU、主接触器主触点KM、热继电器FR、电机M依次通过导线连接组成主负载电路,所述控制电路包括电源及工作状态指示灯电路、手动/自动主功能模块控制电路及备用插座电路。本实用新型的水上移动式水处理装置的多功能控制系统,能够适用多种工况的工作要求,降低操作人员的劳动强度,且电路简单,运行稳定。

  权利要求书

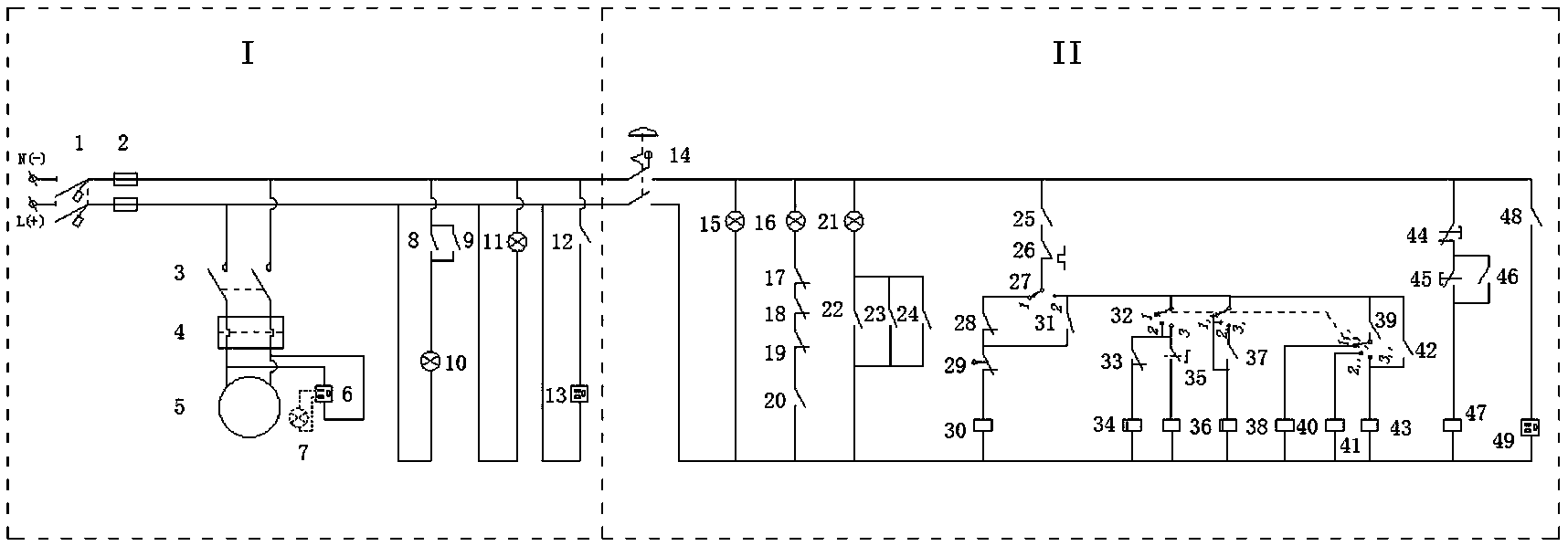

  1.一种水上移动式水处理装置的多功能控制系统,包括主电路I和控制电路II,其特征在于,所述主电路(I)包括电源、断路器QF(1)、熔断器FU(2)、主接触器主触点KM(3)、热继电器FR(4)、电机M(5)、插座XS1(6)、XS2(13)、同步灯(7)、安全警示灯R/BEL(10)、电源指示灯REL(11)、中间继点器常开触点KA2(8)、KA3(9)与开关K1(12),所述电源与断路器QF(1)、熔断器FU(2)、主接触器主触点KM(3)、热继电器FR(4)、电机M(5)依次通过导线连接组成主负载电路,所述控制电路(II)包括电源及工作状态指示灯电路、手动/自动主功能模块控制电路及备用插座电路,所述电源通过急停开关SBS(14)与控制电路的两端电连接。

  2.根据权利要求1所述的水上移动式水处理装置的多功能控制系统,其特征在于,所述电源及工作状态指示灯电路包括:电源指示灯电路、手动指示电路和自动指示电路;所述电源指示灯电路由指灯REL(15)与导线组成;所述手动指示电路由指示灯GEL(16)、中间继电器常闭辅助触点KA2(17)、KA3(18)、KA4(19)与主继电器常开辅助触点KM(20)组成;所述自动指示电路由指示灯GEL(21)、中间继电器常开辅助触点KA4(22)、KA2(23)、KA3(24)组成;所述电源指示灯电路、手动指示电路和自动指示电路间为并联连接。

  3.根据权利要求1所述的水上移动式水处理装置的多功能控制系统,其特征在于,所述手动/自动主功能模块控制电路包括:第一公共电路的启/停控制部分由停止按钮SB1(44)、开启按钮SB2(45)中间继电器常开触点KA5(46)与中间继电器线圈KA5(47)组成;第二公共电路由中间继电器常开触点KA5(25)、热继电器常闭触点FR(26)、手动切换开关SA1(27)、液位开关SK(29)与主继电器线圈KM(30)组成;手动控制是在第二公共电路中串入中间继电器常闭触点KA4(28),自动控制电路由手动切换开关SA2(32)、第一、第二电子时间开关器KT1(34)、KT2(38),第一、二、三、四中间继电器KA1(36)、KA2(40)、KA3(41)、KA4(43),带锁定功能的按钮开关SB3(35)与中间继电器常闭触点KA1(33),常开辅助触点KA1(37),电子时间开关常开辅助触点KT2(39)、KT1(42)与第二公共部分电路相连接的中间继电器常开触点KA4(31)组成。

  4.根据权利要求1所述的水上移动式水处理装置的多功能控制系统,其特征在于,所述备用插座电路由开关K2(48),插座XS3(49)组成。

  说明书

  一种水上移动式水处理装置的多功能控制系统

  技术领域

  本实用新型涉及水环境保护领域,具体涉及一种水上移动式处理装置的多功能控制系统。

  背景技术

  “绿水青山,就是金山银山!”。

  从浙江省的“五水共治”到全国“河长制”的实施,我国吹响了全面河道治理的号角!在河水综合处理过程中,水处理装置必不可少。发明人从事水环境环保多年,纵观近些年河道治理的水处理装置的现状,水处理装置控制系统过于简单,特别是水上移动式水处理装置更是工作模式单一,自动化程度低,已不能满足生产的需求。

  在日常水上移动式水处理中,根据工作的需要,为防止水泵无效工作或者干转,需要人工看守来实现水泵的打开与关闭,自动化程度不高;在劳动力成本日益增加的今天,研发出能适应不同工况的移动式水处理装置的多功能控制电路,已成当务之急。

  实用新型内容

  本实用新型的目的是提供一种水上移动式水处理装置的多功能控制系统,能够适用多种工况的工作要求,降低操作人员的劳动强度,且电路简单,运行稳定。

  为实现上述目的,本实用新型采用如下技术方案:

  一种水上移动式水处理装置的多功能控制系统,包括主电路和控制电路,所述主电路包括电源、断路器QF、熔断器FU、主接触器主触点KM、热继电器FR、电机M、插座XS1、XS2、同步灯、安全警示灯R/BEL、电源指示灯REL、中间继点器常开触点KA2、KA3与开关K1,所述电源与断路器QF、熔断器FU、主接触器主触点KM、热继电器FR、电机M依次通过导线连接组成主负载电路,所述控制电路包括电源及工作状态指示灯电路、手动/自动主功能模块控制电路及备用插座电路,所述电源通过急停开关与控制电路的两端电连接。

  所述电源及工作状态指示灯电路包括:电源指示灯电路、手动指示电路和自动指示电路;所述电源指示灯电路由指灯REL与导线组成;所述手动指示电路由指示灯GEL、中间继电器常闭辅助触点KA2、KA3、KA4与继电器常开辅助触点KM组成;所述自动指示电路由指示灯GEL、中间继电器常开辅助触点KA4、KA2、KA3组成;所述电源指示灯电路、手动指示电路和自动指示电路间为并联连接。

  所述手动/自动主功能模块控制电路包括:第一公共电路的启/停控制部分由停止按钮SB1、开启按钮SB2中间继电器常开触点KA5与中间继电器线圈KA5组成;第二公共电路由中间继电器常开触点KA5、热继电器常闭触点FR、手动切换开关SA1、液位开关SK与主继电器线圈KM组成;手动控制是在第二公共电路中串入继电器常闭触点KA4,自动控制电路由手动切换开关SA2、第一、第二电子时间开关器KT1、KT2,第一、二、三、四中间继电器KA1、KA2、KA3、KA4,带锁定功能的按钮开关SB3与中间继电器常闭触点KA1,常开辅助触点KA1,电子时间开关器常开辅助触点KT2、KT1与第二公共部分电路相连接的中间继电器常开触点KA4组成。

  所述备用插座电路由开关K2,插座XS3组成。

  与现有技术相比本实用新型的有益效果是:采用上述技术方案,能够通过控制电机M来控制水上移动式水处理装置的水泵,以适用于多种工况的工作要求,防止水泵无效工作或者干转,并通过安全警示灯进行警示或同步灯提示工作状态,降低操作人员的劳动强度。本实用新型的电路十分简单,且运行稳定。
