申请日2007.04.25
公开(公告)日2007.09.26
IPC分类号F28D11/04
摘要
本发明涉及一种圆盘式自洁废水热能回收器，包括：箱体(1)、主轴(2)、换热盘组件(3)、导流板(4)和旋转接头(6)，箱体(1)上设置有废水进口(12)、废水出口(8)和导流板(4)，主轴(2)两端连接有旋转接头(6、13)，旋转接头(6、13)上设置有清水进、出口(6)、(12)，换热盘组件(3)套装于主轴(2)上，包括换热盘(3.1)、内套管(3.2)和管套(3.3)，换热盘(3.1)有多片，呈空腹结构，内套管(3.2)两端管内径向设置有阻流隔板(3.2.1)，管壁上布置有若干个进、出水孔(3.2.2)，管外套接有管套(3.3)，两管套(3.3)内腔分别与换热盘组件(3)中首、尾两个换热盘的腹腔相连通，而换热盘组件(3)的其余各换热盘腹腔相互连通。本发明能使废水中的杂物不会粘附于换热元件表面，从而达到自洁功能，这样大大提高了换热效率。
権利要求書

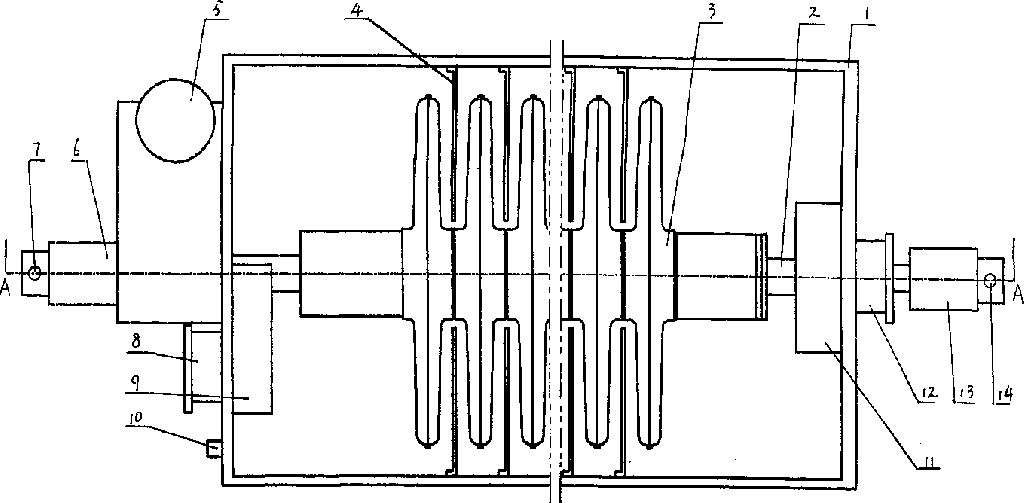

1、一种圆盘式自洁废水热能回收器，其特征在于它包括：箱体(1)、 主轴(2)、换热盘组件(3)、导流板(4)和旋转接头(6)，
所述箱体(1)的左墙板上设置有废水进口(12)，右墙板上设置有废水出 口(8)，前、后墙板内侧竖向设置有导流板(4)，
所述主轴(2)连接于箱体(1)的左、右墙板之间，主轴(2)两端连接有旋转 接头(6、13)，两旋转接头(6、13)上分别设置有清水进口(6)和清水出口(12)，
所述换热盘组件(3)套装于主轴(2)上，包括换热盘(3.1)、内套管(3.2)和 管套(3.3)，内套管(3.2)套置于主轴(2)上，换热盘(3.1)有多片，呈空腹结构， 多片换热盘(3.1)轴向套接于内套管(3.2)中间，内套管(3.2)两端管内径向设 置有阻流隔板(3.2.1)，管壁上布置有若干个进、出水孔(3.2.2)，管外套接有 管套(3.3)，该管套(3.3)外端封闭，内套管(3.2)两端管内分别与两旋转接头(6、 13)上的清水进口(6)和清水出口(12)相连通，管壁上进、出水孔(3.2.2)分别 与两管套(3.3)内腔相连通，两管套(3.3)内腔分别与换热盘组件(3)中首、尾 两个换热盘的腹腔相连通，而换热盘组件(3)的其余各换热盘腹腔相互连 通。
2、根据权利要求1所述的一种圆盘式自洁废水热能回收器，其特征在 于：所述废水进口(12)右侧设置有挡液板(11)，该设置有挡液板(11)与箱体 (1)的左墙板内壁面相连接;废水出口(8)左侧设置有液面控制板(9)，该液面 控制板(9)与箱体(1)的右墙板内壁面相连。
3、根据权利要求1或2所述的一种圆盘式自洁废水热能回收器，其特 征在于：所述多片导流板(4)轴向错位布置。
4、根据权利要求1或2所述的一种圆盘式自洁废水热能回收器，其特 征在于：所述换热盘(3.1)包括左、右两片面盘(3.1.2)和中间一片导流盘 (3.1.1)，左、右两片面盘(3.1.2)左、右对称，左、右两片面盘(3.1.2)左、右 对合成空腹结构，导流盘(3.1.1)径向设置于该空腹结构的中间，导流盘(3.1.1) 内孔套置于内套管(3.2)上，导流盘(3.1.1)外周边与左、右两片面盘(3.1.2)外 周边之间留有清水流动通道。
5、根据权利要求4所述的一种圆盘式自洁废水热能回收器，其特征在 于：所述左、右两片面盘(3.1.2)表面设置有若干凹坑(3.1.2.1)，该凹坑(3.1.2.1) 与导流盘(3.1.1)左、右端面固定。
说明书
圆盘式自洁废水热能回收器
技术领域
本发明涉及一种换热设备，尤其是涉及一种圆盘式自洁废水热能回收 器。主要用于纺织、印染、造纸、制糖、餐饮等行业生产过程中产生的较 高温度的工业废水中热能的回收利用。
背景技术
随着纺织、印染、造纸、制糖、餐饮等行业的快速发展，其生产过程 中将会产生大量的工业废水，这些废水温度较高，达80℃左右。为回收利 用这些废水中热能，大都采用列管式或板式换热器。由于列管式或板式的 换热管或换热板的运动状态是静止不动的，与废水之间没有相对运动，而 工业废水中带有大量的灰尘、杂质、花絮、碎屑、还有油污等杂物。当废 水通过换热器壳程时，这些杂物会粘附在换热管或换热板的表面，长此以 往，换热管或换热板表面就会结污垢，这不仅会使换热器的换热效率大大 降低，而且换热管或换热板表面的污垢既厚实又坚固，还有油污，很难清 除掉，必须经常更换换热管或换热板，这又大大提高了用户的使用成本。
发明内容
本发明的目的在于克服上述不足，提供一种废水中的杂物不会粘附于 换热元件表面的圆盘式自洁废水热能回收器。
本发明的目的是这样实现的：一种圆盘式自洁废水热能回收器，包括： 箱体、主轴、换热盘组件、导流板和旋转接头，
所述箱体的左墙板上设置有废水进口，右墙板上设置有废水出口，前、 后墙板内侧竖向设置有导流板，
所述主轴连接于箱体的左、右墙板之间，主轴两端连接有旋转接头， 两旋转接头上分别设置有清水进口和清水出口，
所述换热盘组件套装于主轴上，包括换热盘、内套管和管套，内套管 套置于主轴上，换热盘有多片，呈空腹结构，多片换热盘轴向套接于内套 管中间，内套管两端管内径向设置有阻流隔板，管壁上布置有若干个进、 出水孔，管外套接有管套，该管套外端封闭，内套管两端管内分别与两旋 转接头上的清水进口和清水出口相连通，管壁上进、出水孔分别与两管套 内腔相连通，两管套内腔分别与换热盘组件中首、尾两个换热盘的腹腔相 连通，而换热盘组件的其余各换热盘腹腔相互连通。
当废水通过箱体内时，由于换热盘组件一直在随着主轴一起转动，一 方面，换热盘与废水一直处于运动状态，换热盘在转动过程中不断对其周 围废水中带有大量的灰尘、杂质、花絮、碎屑、还有油污等杂物产生磨擦、 剪切运动，使这些杂物不会粘附在换热盘的表面而产生污垢，换热盘表面 产生自洁效果，使回收器的换热效率大大提高，且不必经常更换换热盘， 这又降低了用户的使用成本;另一方面，换热盘组件的转动使得换热盘外 的废水在箱体内呈“W”状向前翻动，与换热盘内的清水逆向流动，产生 热交换，在同等热效率面积下，使得换热效率最大化。
本发明利用排放废水的热能来提高清水的温度，使污水80℃进、25℃ 出，而清水20℃进、70℃出。从而降低了清水升温所需要的蒸汽耗量，降 低了废水排放的温度。
