申请日2018.04.19
公开(公告)日2018.09.21
IPC分类号C02F11/12; C02F11/18; C02F11/00
摘要
本发明公开了一种移动型环保污泥处理装置，包括机架、脚轮、第一搅拌机构、第二搅拌机构、手扶杆、处理箱、污泥进口和通风管道，机架上固定安装有处理箱;处理箱的内部还设有第一搅拌机构和第二搅拌机构;处理箱的中央顶部设有污泥进口，污泥进口的内部设有正旋粉碎刀片和反旋粉碎刀片;污泥进口的右侧设有与处理箱连通的通风管道，通风管道上依次设有排湿风机、干燥装置、除尘装置和排风口;干燥装置内填充有干燥剂;机架的左端设有手扶杆，机架的底部对称开设有空腔，空腔内设置有电动手扶杆，每一个电动手扶杆的底端均设置有脚轮。本发明结构简单合理，污泥处理效果好，且方便拆装维护，节能环保，同时移动方便，使用灵活，适合推广使用。
权利要求书

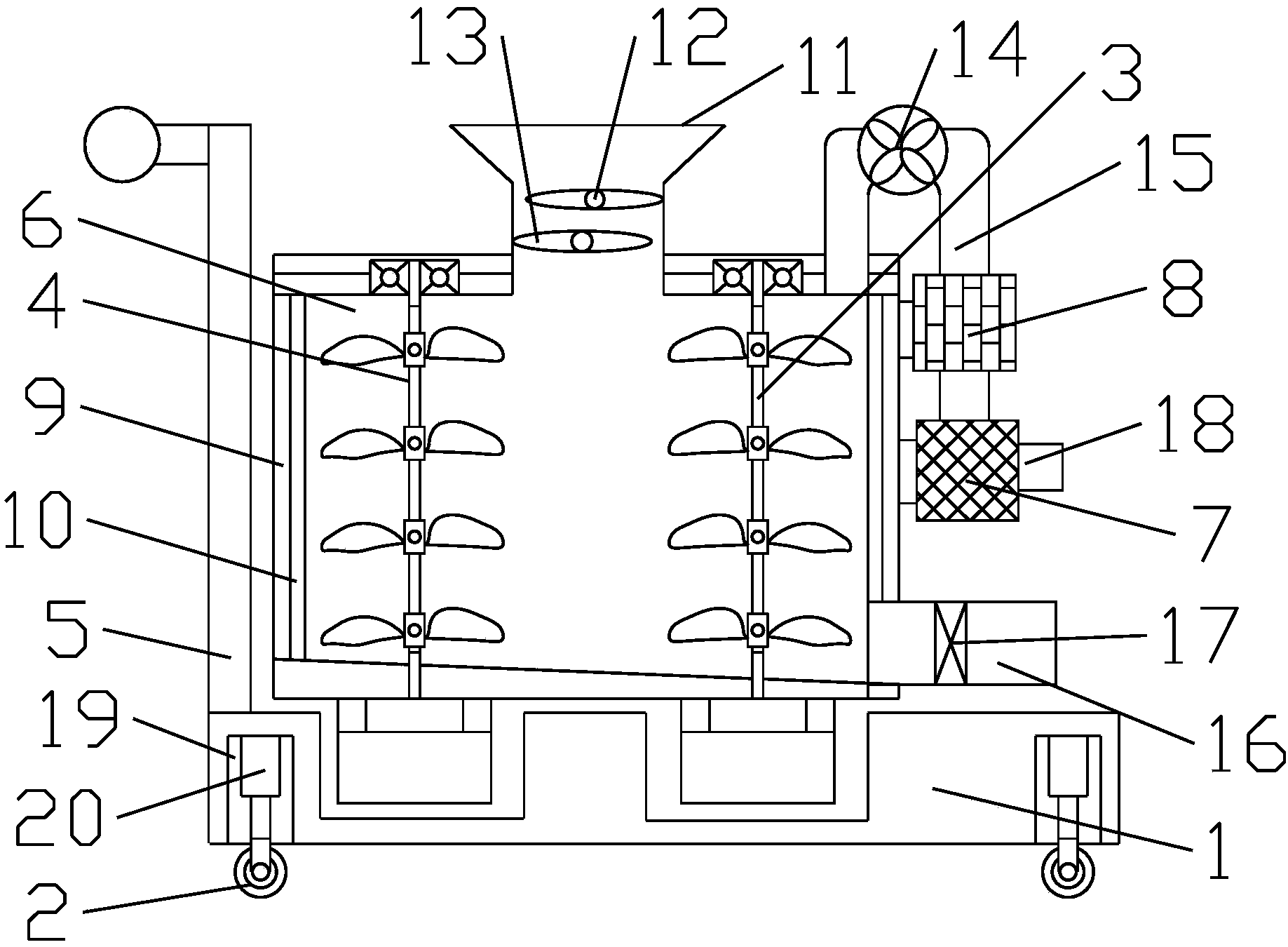

1.一种移动型环保污泥处理装置，包括机架(1)、脚轮(2)、第一搅拌机构(3)、第二搅拌机构(4)、手扶杆(5)、处理箱(6)、污泥进口(11)和通风管道(15)，其特征在于，所述机架(1)上固定安装有处理箱(6);所述处理箱(6)的内部还设有第一搅拌机构(3)和第二搅拌机构(4);所述处理箱(6)的中央顶部设有污泥进口(11)，污泥进口(11)的内部设有正旋粉碎刀片(12)和反旋粉碎刀片(13);所述污泥进口(11)的右侧设有与处理箱(6)连通的通风管道(15)，通风管道(15)上依次设有排湿风机(14)、干燥装置(8)、除尘装置(7)和排风口(18);所述干燥装置(8)内填充有干燥剂;所述机架(1)的左端设有手扶杆(5)，机架(1)的底部对称开设有空腔(19)，空腔(19)内设置有电动手扶杆(20)，每一个电动手扶杆(20)的底端均设置有脚轮(2)。
2.根据权利要求1所述的一种移动型环保污泥处理装置，其特征在于，所述处理箱(6)的壳体上外到内依次设置有保温层(9)和加热层(10)。
3.根据权利要求1所述的一种移动型环保污泥处理装置，其特征在于，所述第一搅拌机构(3)和第二搅拌机构(4)的结构相同，旋转方向相反。
4.根据权利要求1所述的一种移动型环保污泥处理装置，其特征在于，所述第一搅拌机构(3)和第二搅拌机构(4)均包括驱动电机、联轴器、橡胶垫圈、转动杆(31)、搅拌叶片(32)和轴承。
5.根据权利要求4所述的一种移动型环保污泥处理装置，其特征在于，所述搅拌叶片(32)固定焊接设置在连接套筒(33)上，连接套筒(33)通过连接螺栓(34)固定在转动杆(31)上。
6.根据权利要求1所述的一种移动型环保污泥处理装置，其特征在于，所述处理箱(6)的内壁底面为倾斜设置，倾斜角度为5°～10°。
7.根据权利要求1所述的一种移动型环保污泥处理装置，其特征在于，所述处理箱(6)的右下角设有出料口(16)，出料口(16)上设置有手动阀门(17)。
8.根据权利要求1所述的一种移动型环保污泥处理装置，其特征在于，所述脚轮(2)采用自锁式滚轮。
说明书
一种移动型环保污泥处理装置
技术领域
本发明涉及污泥环保处理技术领域，具体是一种移动型环保污泥处理装置。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。
以前一般将污泥直接外出外侧，给环境带来严重的影响，为了降低污泥给环境的带来的影响，污泥脱水操作出现了，一般是利用板框式污泥脱水机、带式污泥脱水机、离心式污泥脱水机、叠氏污泥脱水机等设备进行污泥操作。现有的污泥烘干设备一般烘干效率较低，而且体积较大，移动起来不方便。
发明内容
本发明的目的在于提供一种移动型环保污泥处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种移动型环保污泥处理装置，包括机架、脚轮、第一搅拌机构、第二搅拌机构、手扶杆、处理箱、污泥进口和通风管道，所述机架上固定安装有处理箱;所述处理箱的内部还设有第一搅拌机构和第二搅拌机构;所述处理箱的中央顶部设有污泥进口，污泥进口的内部设有正旋粉碎刀片和反旋粉碎刀片;所述污泥进口的右侧设有与处理箱连通的通风管道，通风管道上依次设有排湿风机、干燥装置、除尘装置和排风口;所述干燥装置内填充有干燥剂;所述机架的左端设有手扶杆，机架的底部对称开设有空腔，空腔内设置有电动手扶杆，每一个电动手扶杆的底端均设置有脚轮。
作为本发明进一步的方案：所述处理箱的壳体上外到内依次设置有保温层和加热层。
作为本发明进一步的方案：所述第一搅拌机构和第二搅拌机构的结构相同，旋转方向相反。
作为本发明进一步的方案：所述第一搅拌机构和第二搅拌机构均包括驱动电机、联轴器、橡胶垫圈、转动杆、搅拌叶片和轴承。
作为本发明进一步的方案：所述搅拌叶片固定焊接设置在连接套筒上，连接套筒通过连接螺栓固定在转动杆上。
作为本发明进一步的方案：所述处理箱的内壁底面为倾斜设置，倾斜角度为5°～10°。
作为本发明进一步的方案：所述处理箱的右下角设有出料口，出料口上设置有手动阀门。
作为本发明进一步的方案：所述脚轮采用自锁式滚轮。
与现有技术相比，本发明的有益效果是：
本发明通过推动手扶杆使整个装置停放在需要进行污泥处理的地点，脚轮的设置省时省力;正旋粉碎刀片和反旋粉碎刀片对进入污泥进口的污泥进行粉碎，避免了大块污泥得不到有效的烘干，提高了污泥的烘干效果和工作效率;第一搅拌机构和第二搅拌机构的旋转方向相反，在第一搅拌机构和第二搅拌机构的作用下，处理箱内的污泥得到充分搅拌，使得污泥受热更加均匀，烘干过程中，排湿风机将污泥烘干过程中产生的带有湿气和粉尘的空气抽出，经干燥装置进行干燥以及除尘装置进行除尘后，空气经排风口排出，节能环保;另外，其中搅拌叶片固定焊接设置在连接套筒上，连接套筒通过连接螺栓固定在转动杆上，方便了搅拌叶片的拆装维护，提高了装置的维修效率。综上，整个装置结构简单合理，污泥处理效果好，且方便拆装维护，节能环保，同时移动方便，使用灵活，适合推广使用。
