申请日2018.04.19
公开(公告)日2018.09.18
IPC分类号B01F7/18; B01F15/06; B01J19/18
摘要
本发明公开了一种搅拌型工业废水处理装置，其结构包括指示表、控制器、水位器、废水处理器主体、出水管、观察窗、入水管、支撑架、加药箱、减速电机、搅拌装置，本发明一种搅拌型工业废水处理装置，结构上设有搅拌装置，搅拌装置与废水处理器主体相连接，通过搅拌装置可以避免药物与废水速度较慢的问题，通过减速电机带动传动轴旋转从而带动大加热搅拌杆旋转搅拌，同时通过传动轴旋转带动齿轮旋转，通过齿轮旋转来与第二齿轮相啮合，从而使得第二齿轮带动小加热搅拌杆旋转搅拌，通过双重搅拌效果，同时通过小型加热搅拌杆和大型加热搅拌杆的加热效果，来大大提高药物与废水反应速度。
权利要求书

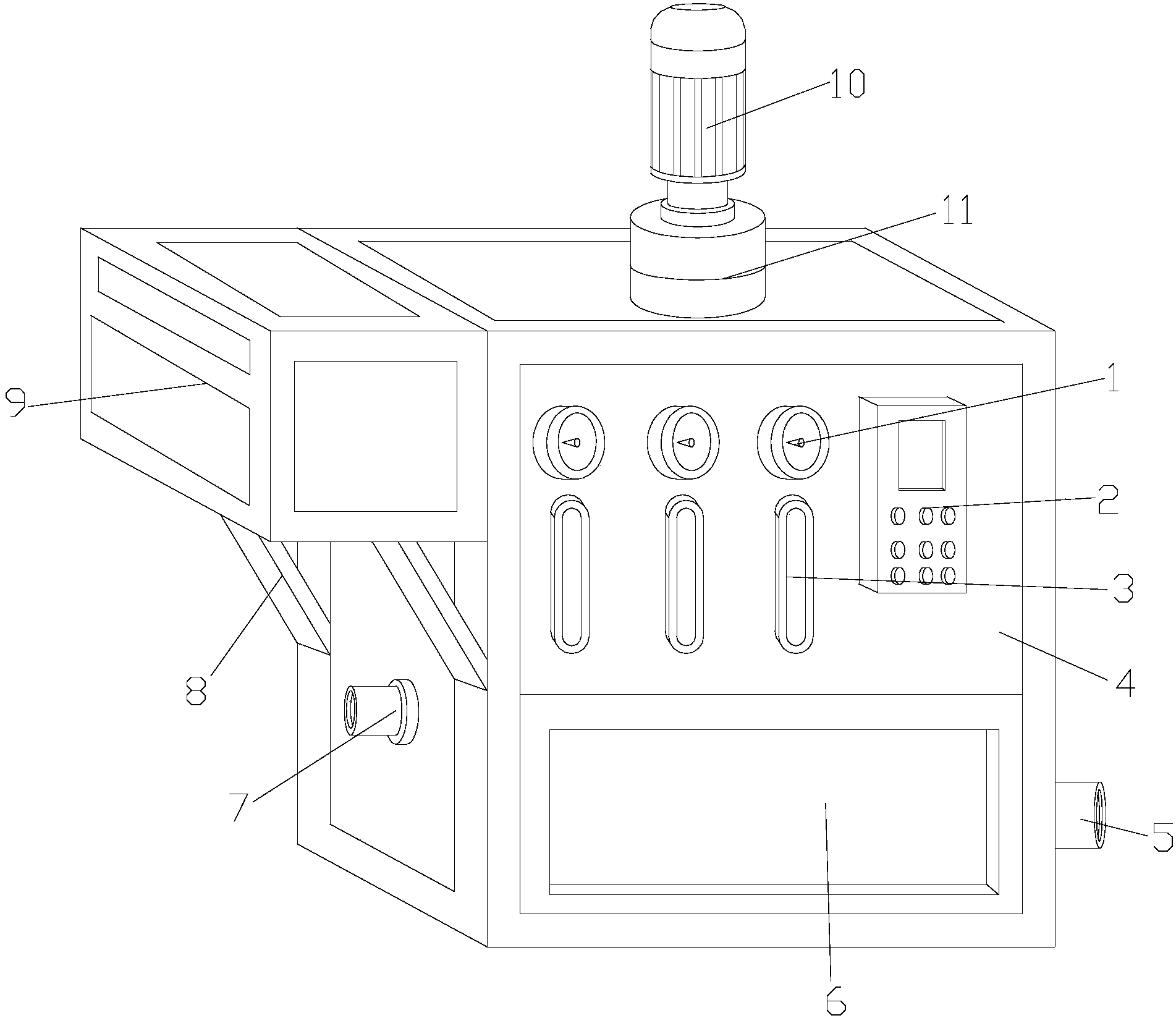

1.一种搅拌型工业废水处理装置，其特征在于：其结构包括指示表(1)、控制器(2)、水位器(3)、废水处理器主体(4)、出水管(5)、观察窗(6)、入水管(7)、支撑架(8)、加药箱(9)、减速电机(10)、搅拌装置(11)，所述指示表(1)下方设有水位器(3)，所述控制器(2)嵌入安装于废水处理器主体(4)中，所述废水处理器主体(4)侧面设有出水管(5)，所述观察窗(6)嵌入安装于废水处理器主体(4)中，所述废水处理器主体(4)侧面设有入水管(7)，所述废水处理器主体(4)的侧表面与支撑架(8)相焊接，所述支撑架(8)与加药箱(9)的下表面相焊接，所述减速电机(10)与搅拌装置(11)相连接，所述搅拌装置(11)与废水处理器主体(4)相连接，所述搅拌装置(11)包括传动轴(1101)、外罩壳(1102)、齿轮(1103)、第二齿轮(1104)、小型加热搅拌杆(1105)、大型加热搅拌杆(1106)，所述传动轴(1101)与外罩壳(1102)相连接，所述齿轮(1103)的外表面与第二齿轮(1104)的外表面相啮合，所述传动轴(1101)与大型加热搅拌杆(1106)为一体化结构，所述第二齿轮(1104)与小型加热搅拌杆(1105)相焊接，所述外罩壳(1102)与废水处理器主体(4)相焊接。
2.根据权利要求1所述的一种搅拌型工业废水处理装置，其特征在于：所述指示表(1)嵌入安装于废水处理器主体(4)中，所述水位器(3)嵌入安装于废水处理器主体(4)中。
3.根据权利要求1所述的一种搅拌型工业废水处理装置，其特征在于：所述控制器(2)侧面设有水位器(3)，所述加药箱(9)与废水处理器主体(4)相焊接。
4.根据权利要求1所述的一种搅拌型工业废水处理装置，其特征在于：所述控制器(2)侧面设有指示表(1)。
5.根据权利要求1所述的一种搅拌型工业废水处理装置，其特征在于：所述加药箱(9)为长方体结构。
说明书
一种搅拌型工业废水处理装置
技术领域
本发明是一种搅拌型工业废水处理装置，属于污水处理领域。
背景技术
废水处理装置是处理粪便并加以过滤沉淀的设备，其原理是固化物在池底分解，上层的水化物体，进入管道流走，防止了管道堵塞，给固化物体有充足的时间水解，废水处理装置指的是将生活污水分格沉淀，及对污泥进行厌氧消化的小型处理构筑物。
现有技术公开了申请号为：201720817824.7的一种废水处理装置，包括第一厌氧室、第二厌氧室、澄清室，第一厌氧室和第二厌氧室内均设置有厌氧菌污泥层，第一厌氧室和第二厌氧室底部相通，第一厌氧室和第二厌氧室等容积，澄清室的容积大于第一厌氧室或第二厌氧室的容积，且澄清室的室内深度大于第一厌氧室或第二厌氧室的室内深度，但是该现有技术在对工业废水处理时通过加药静置处理，导致药物与废水的反应速度较慢。
发明内容
针对现有技术存在的不足，本发明目的是提供一种搅拌型工业废水处理装置，以解决的现有技术在对工业废水处理时通过加药静置处理，导致药物与废水的反应速度较慢问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种搅拌型工业废水处理装置，其结构包括指示表、控制器、水位器、废水处理器主体、出水管、观察窗、入水管、支撑架、加药箱、减速电机、搅拌装置，所述指示表下方设有水位器，所述控制器嵌入安装于废水处理器主体中，所述废水处理器主体侧面设有出水管，所述观察窗嵌入安装于废水处理器主体中，所述废水处理器主体侧面设有入水管，所述废水处理器主体的侧表面与支撑架相焊接，所述支撑架与加药箱的下表面相焊接，所述减速电机与搅拌装置相连接，所述搅拌装置与废水处理器主体相连接，所述搅拌装置包括传动轴、外罩壳、齿轮、第二齿轮、小型加热搅拌杆、大型加热搅拌杆，所述传动轴与外罩壳相连接，所述齿轮的外表面与第二齿轮的外表面相啮合，所述传动轴与大型加热搅拌杆为一体化结构，所述第二齿轮与小型加热搅拌杆相焊接，所述外罩壳与废水处理器主体相焊接。
进一步地，所述指示表嵌入安装于废水处理器主体中，所述水位器嵌入安装于废水处理器主体中。
进一步地，所述控制器侧面设有水位器，所述加药箱与废水处理器主体相焊接。
进一步地，所述控制器侧面设有指示表。
进一步地，所述加药箱为长方体结构。
进一步地，所述加药箱为铝合金制成的，质量较轻。
进一步地，所述支撑架为铸铁制成的，耐磨性较好。
有益效果
本发明一种搅拌型工业废水处理装置，结构上设有搅拌装置，搅拌装置与废水处理器主体相连接，通过搅拌装置可以避免药物与废水速度较慢的问题，通过减速电机带动传动轴旋转从而带动大加热搅拌杆旋转搅拌，同时通过传动轴旋转带动齿轮旋转，通过齿轮旋转来与第二齿轮相啮合，从而使得第二齿轮带动小加热搅拌杆旋转搅拌，通过双重搅拌效果，同时通过小型加热搅拌杆和大型加热搅拌杆的加热效果，来大大提高药物与废水反应速度。
