申请日2018.01.26
公开(公告)日2018.05.11
IPC分类号C02F9/08
摘要
本发明公开了一种能够多重过滤的污水处理设备，包括设备主体，所述设备主体的上端活动安装有顶盖，且设备主体的一侧外表面固定安装有电源柜，所述电源柜下端靠近一侧位置设置有电源接口，所述设备主体的下端靠近电源柜一侧位置设置有出水管，且设备主体的内部靠近上端位置固定安装有格栅，所述格栅的下方设置有一号净化槽。本发明所述的一种能够多重过滤的污水处理设备，设有格栅、混凝板与UV紫外线板，能够拦截污水中粗大的悬浮物及杂质，起到初步过滤的效果，并能处理污水中微小的悬浮物和胶体杂质，起到再过滤效果，还能高效的分解污水中的异味，起到保护环境的作用，带来更好的使用前景。
权利要求书

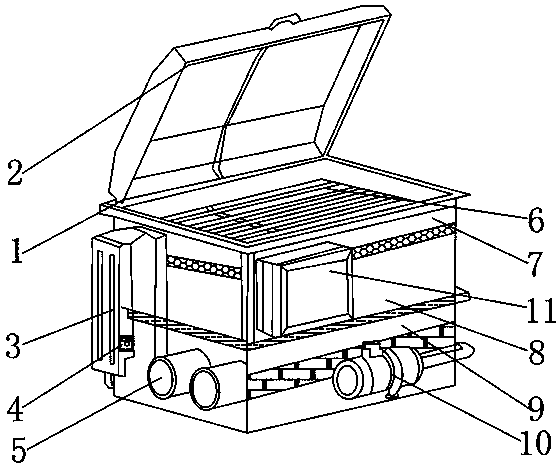

1.一种能够多重过滤的污水处理设备，包括设备主体(1)，其特征在于：所述设备主体(1)的上端活动安装有顶盖(2)，且设备主体(1)的一侧外表面固定安装有电源柜(3)，所述电源柜(3)的下端靠近一侧位置设置有电源接口(4)，所述设备主体(1)的下端靠近电源柜(3)一侧位置设置有出水管(5)，且设备主体(1)的内部靠近上端位置固定安装有格栅(6)，所述格栅(6)的下方设置有一号净化槽(7)，且一号净化槽(7)的下方设置有二号净化槽(8)，所述二号净化槽(8)的下方设置有三号净化槽(9)，所述设备主体(1)的外表面靠近三号净化槽(9)下方位置固定安装有电机(10)，且设备主体(1)的外表面靠近一号净化槽(7)下端位置固定安装有控制面板(11)，所述格栅(6)的下方固定安装有活性炭网(12)，且活性炭网(12)的下方固定安装有混凝板(13)，所述混凝板(13)的下方固定安装有UV紫外线板(14)，所述格栅(6)的内部固定安装有栅条(15)，且栅条(15)的外表面固定安装有肋条(16)，所述UV紫外线板(14)的内部固定安装有UV紫外线管(17)，且UV紫外线板(14)的上端靠近两侧位置均设置有接线端子(18)，所述电源接口(4)的输出端与电源柜(3)、电机(10)、控制面板(11)和UV紫外线板(14)的输入端电性连接，所述UV紫外线板(14)的输出端与UV紫外线管(17)的输入端电性连接。
2.根据权利要求1所述的一种能够多重过滤的污水处理设备，其特征在于：所述混凝板(13)的内部设置有混凝剂和助凝剂，所述混凝板(13)的两端均固定安装有固定架。
3.根据权利要求1所述的一种能够多重过滤的污水处理设备，其特征在于：所述一号净化槽(7)、二号净化槽(8)和三号净化槽(9)的上表面均固定安装有阀门，且一号净化槽(7)、二号净化槽(8)和三号净化槽(9)的下表面均设置有出水口。
4.根据权利要求1所述的一种能够多重过滤的污水处理设备，其特征在于：所述格栅(6)的外表面固定安装有框架，所述肋条(16)的内部设置有加强筋。
5.根据权利要求1所述的一种能够多重过滤的污水处理设备，其特征在于：所述电源接口(4)的外表面活动安装有保护罩，保护罩的下端设置有卡扣。
6.根据权利要求1所述的一种能够多重过滤的污水处理设备，其特征在于：所述控制面板(11)为电容式触摸屏，且控制面板(11)的一侧固定安装有功能按键。
说明书
一种能够多重过滤的污水处理设备
技术领域
本发明涉及污水处理设备领域，特别涉及一种能够多重过滤的污水处理设备。
背景技术
随着工业的大力发展，排污问题越来越严重了，政府也在不断的加大治理污水，污水处理设备不断更新;现有的污水处理设备使用时存在一定的弊端，不能进行多重过滤，许多杂质并不能一次性过滤完，过滤效果不明显，为此，我们提出一种能够多重过滤的污水处理设备。
发明内容
本发明要解决的技术问题是克服现有技术的缺陷，提供一种能够多重过滤的污水处理设备。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种能够多重过滤的污水处理设备，包括设备主体，所述设备主体的上端活动安装有顶盖，且设备主体的一侧外表面固定安装有电源柜，所述电源柜的下端靠近一侧位置设置有电源接口，所述设备主体的下端靠近电源柜一侧位置设置有出水管，且设备主体的内部靠近上端位置固定安装有格栅，所述格栅的下方设置有一号净化槽，且一号净化槽的下方设置有二号净化槽，所述二号净化槽的下方设置有三号净化槽，所述设备主体外表面靠近三号净化槽下方位置固定安装有电机，且设备主体的外表面靠近一号净化槽下端位置固定安装有控制面板，所述格栅的下方固定安装有活性炭网，且活性炭网的下方固定安装有混凝板，所述混凝板的下方固定安装有UV紫外线板，所述格栅的内部固定安装有栅条，且栅条的外表面固定安装有肋条，所述UV紫外线板的内部固定安装有UV紫外线管，且UV紫外线板的上端靠近两侧位置均设置有接线端子，所述电源接口的输出端与电源柜、电机、控制面板和UV紫外线板的输入端电性连接，所述UV紫外线板的输出端与UV紫外线管的输入端电性连接。
优选的，所述混凝板的内部设置有混凝剂和助凝剂，所述混凝板的两端均固定安装有固定架。
优选的，所述一号净化槽、二号净化槽和三号净化槽的上表面均固定安装有阀门，且一号净化槽、二号净化槽和三号净化槽的下表面均设置有出水口。
优选的，所述格栅的外表面固定安装有框架，所述肋条的内部设置有加强筋。
优选的，所述电源接口的外表面活动安装有保护罩，保护罩的下端设置有卡扣。
优选的，所述控制面板为电容式触摸屏，且控制面板的一侧固定安装有功能按键。
本发明所达到的有益效果是：该能够多重过滤的污水处理设备，通过设置的格栅，能够拦截污水中粗大的悬浮物及杂质，起到初步过滤的效果，格栅内部的栅条间隙小于10毫米，能滤掉绝大多数粗大的杂质，通过设置的混凝板，能处理污水中微小的悬浮物和胶体杂质，起到再过滤效果，混凝板内设置有混凝剂和助凝剂，混凝剂能起到凝聚与絮凝的作用，当混凝剂不能取得良好的效果时，助凝剂可以提高混凝效果，通过设置的UV紫外线板，还能高效的分解污水中的异味，起到保护环境的作用，UV紫外线管通电发出光束与污水中异味气体进行协同分解氧化反应，同时大分子恶臭气体在高能紫外线作用下使其链结构断裂，使恶臭气体物质转化为无臭味的小分子化合物或者完全矿化，生成水和二氧化碳，满足环保的要求，整个污水处理设备结构简单，操作方便，使用的效果相对于传统方式更好。
