申请日2018.05.29
公开(公告)日2018.09.14
IPC分类号D06F39/08; D06F39/12
摘要
本发明涉及家用电器设备技术领域，且公开了一种具有污水净化功能的家用智能洗衣机，包括智能洗衣机，智能洗衣机的底部固定安装有支撑底座，智能洗衣机正面顶端的中部固定安装有控制板，控制板的顶部固定安装有控制按钮，智能洗衣机顶端的中部开设有投物口，智能洗衣机内腔的中部固定套接有内胆，智能洗衣机的顶部铰接有位于投物口背侧的防护装置。该具有污水净化功能的家用智能洗衣机，通过减震软管、固定力臂和转动装置的组合作用，有效的防止投放衣物过程中夹手等意外事故的发生，同时通过防护装置的作用，对洗衣机投物口进行有效的密封和防护工作，防止因投物口的密封强度较差给洗衣机的正常工作带来不利影响。
翻译权利要求书

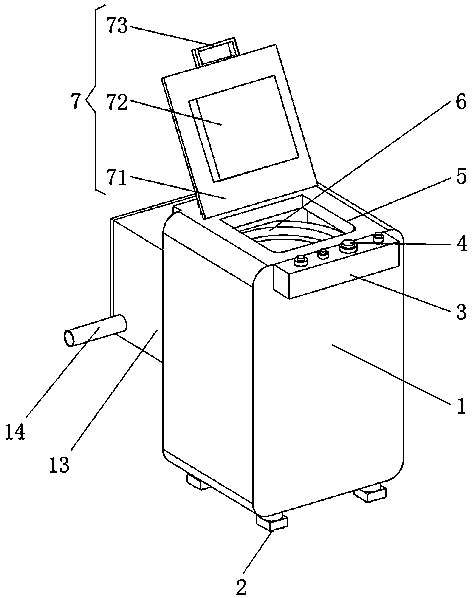

1.一种具有污水净化功能的家用智能洗衣机，包括智能洗衣机(1)，其特征在于：所述智能洗衣机(1)的底部固定安装有支撑底座(2)，所述智能洗衣机(1)正面顶端的中部固定安装有控制板(3)，所述控制板(3)的顶部固定安装有控制按钮(4)，所述智能洗衣机(1)顶端的中部开设有投物口(5)，所述智能洗衣机(1)内腔的中部固定套接有内胆(6)，所述智能洗衣机(1)的顶部铰接有位于投物口(5)背侧的防护装置(7)，所述防护装置(7)背侧的中部固定连接有减震软管(8)，所述减震软管(8)的正面固定安装有位于智能洗衣机(1)顶部的固定力臂(9)，所述固定力臂(9)远离智能洗衣机(1)的一端与转动装置(10)一端的底部固定连接，所述转动装置(10)的下方固定安装有位于智能洗衣机(1)背侧顶端中部的安装板(11)，所述安装板(11)背面的中部螺纹连接有固定销钉(12)，所述安装板(11)背面的中部固定安装有净化处理容器(13)，所述污水排出管(14)一侧的底端固定连接有污水排出管(14)，所述污水排出管(14)的下方固定连接有位于净化处理容器(13)底端中部的引流管(15)，所述引流管(15)远离净化处理容器(13)的一端与减震导管(16)的一端固定连接，所述减震导管(16)另一端的外部活动套接有密封套管(17)，所述密封套管(17)远离减震导管(16)一端的中部与连接螺管(18)的外部螺纹连接，所述连接螺管(18)远离密封套管(17)的一端与智能洗衣机(1)背侧底端的中部固定连接，所述引流管(15)远离减震导管(16)的一端与驱动水泵(19)的一端固定连接，所述驱动水泵(19)的另一端与导入管(20)的输入端固定连接，所述导入管(20)的输出端固定连接有导出管(21)。
2.根据权利要求1所述的一种具有污水净化功能的家用智能洗衣机，其特征在于：所述防护装置(7)包括密封盖板(71)，所述密封盖板(71)正面的中部固定安装有密封槽板(72)，所述密封盖板(71)顶端的中部固定安装有拉动把手(73)，所述密封盖板(71)的底端与智能洗衣机(1)的顶部铰接，所述密封盖板(71)远离拉动把手(73)的一端位于投物口(5)的背侧。
3.根据权利要求1所述的一种具有污水净化功能的家用智能洗衣机，其特征在于：所述转动装置(10)包括套杆(101)，所述套杆(101)的外部活动套接有转动套(102)，所述转动套(102)正面的中部固定连接有连杆(103)，所述连杆(103)远离转动套(102)的一端与密封盖板(71)的背侧固定连接，所述套杆(101)左右两端的底部均固定连接有固定力臂(9)。
4.根据权利要求1所述的一种具有污水净化功能的家用智能洗衣机，其特征在于：所述连接螺管(18)远离密封套管(17)的一端贯穿并延伸至智能洗衣机(1)内腔的底端且与支撑底座(2)的出水口相贯通，所述连接螺管(18)通过内壁设有的螺纹与密封套管(17)远离减震导管(16)一端的外部螺纹连接，所述连接螺管(18)通过密封套管(17)与减震导管(16)远离引流管(15)的一端固定连接。
5.根据权利要求1所述的一种具有污水净化功能的家用智能洗衣机，其特征在于：所述导出管(21)远离导入管(20)的一端与净化处理容器(13)的内壁和污水排出管(14)均不接触，所述污水排出管(14)的插入端贯穿并延伸至净化处理容器(13)的内腔且与净化处理容器(13)侧面的底端固定连接，所述污水排出管(14)的底部与净化处理容器(13)内腔的底端接触且不连接。
6.根据权利要求1所述的一种具有污水净化功能的家用智能洗衣机，其特征在于：所述固定销钉(12)的插入端贯穿安装板(11)并延伸至智能洗衣机(1)背侧的中部且与支撑底座(2)背侧的中部螺纹连接，所述安装板(11)通过固定销钉(12)与智能洗衣机(1)的背侧螺纹连接，且智能洗衣机(1)通过安装板(11)与净化处理容器(13)的正面固定连接，所述固定销钉(12)的数量为四个，四个所述固定销钉(12)分别两两对称分布在固定销钉(12)背面的四个拐角处。
说明书
一种具有污水净化功能的家用智能洗衣机
技术领域
本发明涉及家用电器设备技术领域，具体为一种具有污水净化功能的家用智能洗衣机。
背景技术
洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器，按其额定洗涤容量分为家用和集体用两类，日常生活中使用的大都为家用洗衣机，家用洗衣机主要由箱体、洗涤脱水桶和传动和控制系统等组成，有的还装有加热装置，随着科技的不断进步和发展，智能家用洗衣机已经广泛走进我们的生活。
常见的智能家用洗衣机在工作中，会产生大量的污水和废水，因不具有对污水进行处理后排放的结构，导致含有洗涤剂的大量污水直接排放，从而给环境造成了极大的污染，因常见的智能家用洗衣机因不具有防止夹手的结构，导致使用者在投放衣物时，极容易意外夹手而使日常洗衣机的使用存在安全隐患，为此，我们提出了一种具有污水净化功能的家用智能洗衣机。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种具有污水净化功能的家用智能洗衣机，具备对洗涤产生的污水进行净化处理后排放的结构，有效的防止投放衣物过程中夹手等意外事故的发生等优点，解决了常见的智能家用洗衣机在工作中，会产生大量的污水和废水，因不具有对污水进行处理后排放的结构，导致含有洗涤剂的大量污水直接排放，从而给环境造成了极大的污染，因常见的智能家用洗衣机因不具有防止夹手的结构，导致使用者在投放衣物时，极容易意外夹手而使日常洗衣机的使用存在安全隐患的问题。
(二)技术方案
为实现上述具备对洗涤产生的污水进行净化处理后排放的结构，有效的防止投放衣物过程中夹手等意外事故的发生的目的，本发明提供如下技术方案：一种具有污水净化功能的家用智能洗衣机，包括智能洗衣机，所述智能洗衣机的底部固定安装有支撑底座，所述智能洗衣机正面顶端的中部固定安装有控制板，所述控制板的顶部固定安装有控制按钮，所述智能洗衣机顶端的中部开设有投物口，所述智能洗衣机内腔的中部固定套接有内胆，所述智能洗衣机的顶部铰接有位于投物口背侧的防护装置，所述防护装置背侧的中部固定连接有减震软管，所述减震软管的正面固定安装有位于智能洗衣机顶部的固定力臂，所述固定力臂远离智能洗衣机的一端与转动装置一端的底部固定连接，所述转动装置的下方固定安装有位于智能洗衣机背侧顶端中部的安装板，所述安装板背面的中部螺纹连接有固定销钉，所述安装板背面的中部固定安装有净化处理容器，所述污水排出管一侧的底端固定连接有污水排出管，所述污水排出管的下方固定连接有位于净化处理容器底端中部的引流管，所述引流管远离净化处理容器的一端与减震导管的一端固定连接，所述减震导管另一端的外部活动套接有密封套管，所述密封套管远离减震导管一端的中部与连接螺管的外部螺纹连接，所述连接螺管远离密封套管的一端与智能洗衣机背侧底端的中部固定连接，所述引流管远离减震导管的一端与驱动水泵的一端固定连接，所述驱动水泵的另一端与导入管的输入端固定连接，所述导入管的输出端固定连接有导出管。
优选的，所述防护装置包括密封盖板，所述密封盖板正面的中部固定安装有密封槽板，所述密封盖板顶端的中部固定安装有拉动把手，所述密封盖板的底端与智能洗衣机的顶部铰接，所述密封盖板远离拉动把手的一端位于投物口的背侧。
优选的，所述转动装置包括套杆，所述套杆的外部活动套接有转动套，所述转动套正面的中部固定连接有连杆，所述连杆远离转动套的一端与密封盖板的背侧固定连接，所述套杆左右两端的底部均固定连接有固定力臂。
优选的，所述连接螺管远离密封套管的一端贯穿并延伸至智能洗衣机内腔的底端且与支撑底座的出水口相贯通，所述连接螺管通过内壁设有的螺纹与密封套管远离减震导管一端的外部螺纹连接，所述连接螺管通过密封套管与减震导管远离引流管的一端固定连接。
优选的，所述导出管远离导入管的一端与净化处理容器的内壁和污水排出管均不接触，所述污水排出管的插入端贯穿并延伸至净化处理容器的内腔且与净化处理容器侧面的底端固定连接，所述污水排出管的底部与净化处理容器内腔的底端接触且不连接。
优选的，所述固定销钉的插入端贯穿安装板并延伸至智能洗衣机背侧的中部且与支撑底座背侧的中部螺纹连接，所述安装板通过固定销钉与智能洗衣机的背侧螺纹连接，且智能洗衣机通过安装板与净化处理容器的正面固定连接，所述固定销钉的数量为四个，四个所述固定销钉分别两两对称分布在固定销钉背面的四个拐角处。
(三)有益效果
与现有技术相比，本发明提供了一种具有污水净化功能的家用智能洗衣机，具备以下有益效果：
1、该具有污水净化功能的家用智能洗衣机，通过减震软管、固定力臂和转动装置的组合作用，有效的防止投放衣物过程中夹手等意外事故的发生，同时通过防护装置的作用，对洗衣机投物口进行有效的密封和防护工作，防止因投物口的密封强度较差给洗衣机的正常工作带来不利影响。
2、该具有污水净化功能的家用智能洗衣机，通过驱动水泵的作用对洗衣机工作过程中产生的废水进行高效的导出工作，使废水经导出管进入净化处理容器中进行中和净化处理，然后再经污水排出管对处理后的废水进行排放的工作，同时通过固定销钉和安装板的组合作用，使废水处理结构具备便捷式拆卸的功能，有效的提高了该装置的实用性。
