申请日2018.05.30
公开(公告)日2018.11.23
IPC分类号B01D21/04; B01D21/18; B01D21/24
摘要
本发明公开了一种锅炉发电系统的废水处理池，包括相通连接的一级沉降池、二级沉降池，一级沉降池内设有隔墙，隔墙的底部与一级沉降池的池底之间留有流通间隙;一级沉降池内设有直管沉降组件，二级沉降池内设有刮泥组件，刮泥组件包括轨道、行走架、刮泥板、刮泥杆、升降杆、升降液压;二级沉降池的池底设有二级排污口;二级沉降池的一侧壁上设有排水口。本发明实现有效的沉降除尘，沉降效果好，并对沉降的污泥有效的处理，不易扬泥，沉降池的利用率高，降低维修成本。
翻译权利要求书

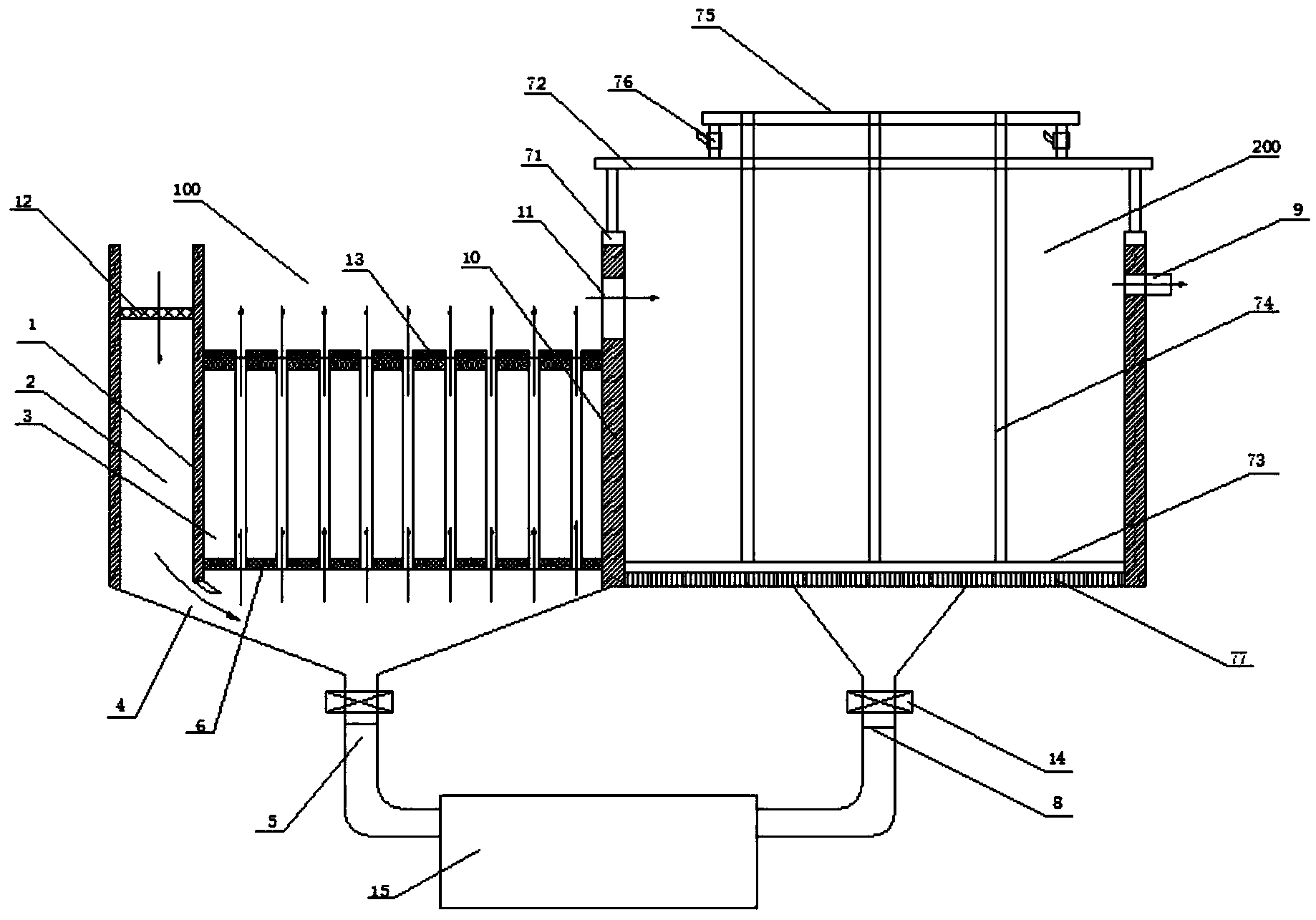

1.一种锅炉发电系统的废水处理池，其特征在于：包括相通连接的一级沉降池(100)、二级沉降池(200)，所述一级沉降池(100)内设有隔墙，所述隔墙将一级沉降池(100)分隔为污水进入室(2)和污水沉降室(3)两部分，所述隔墙的底部与一级沉降池(100)的池底之间留有间隙(4)，该间隙(4)为污水的流通间隙(4);所述一级沉降池(100)的池底为锥形池底，所述锥形池底的中心处设有一级排污口(5);所述一级沉降池(100)内设有直管沉降组件(6)，所述直管沉降组件(6)包括上花板(61)、下花板(62)、直管(63);所述上花板(61)和下花板(62)均固定连接在污水沉降室(3)的室壁上，所述上花板(61)和下花板(62)上均设有通孔(11)，所述直管(63)穿过并固定连接在通孔(11)的边缘上;所述二级沉降池(200)内设有刮泥组件(7)，所述刮泥组件(7)包括轨道(71)、行走架(72)、刮泥板(73)、刮泥杆(74)、升降杆(75)、升降液压(76);所述轨道(71)设置两个且相互对称;所述轨道(71)上设有行走架(72)，所述行走架(72)的顶部通过升降液压(76)连接升降杆(75)，所述升降杆(75)的底部连接刮泥杆(74)，所述刮泥杆(74)连接刮泥板(73)，所述刮泥板(73)下部设有毛刷(77);所述二级沉降池(200)的池底设有二级排污口(8);所述二级沉降池(200)的一侧壁上设有排水口(9)。
2.根据权利要求1所述的锅炉发电系统的废水处理池，其特征在于：所述刮泥杆(74)与刮泥板(73)活动连接，所述刮泥杆(74)与刮泥板(73)之间设有弹性压紧装置(18)。
3.根据权利要求2所述的锅炉发电系统的废水处理池，其特征在于：所述刮泥杆(74)与刮泥板(73)铰链连接，所述弹性压紧装置(18)包括压紧液压缸(181)、上固定座(182)、下固定座(183)，所述上固定座(182)与下固定座(183)之间设有压紧液压缸(181)，所述上固定座(182)固定连接刮泥杆(74)，所述下固定座(183)固定连接刮泥板(73)。
4.根据权利要求1所述的锅炉发电系统的废水处理池，其特征在于：所述一级沉降池(100)与二级沉降池(200)的相通连接方式为：所述一级沉降池(100)与二级沉降池(200)具有一面共用池壁(10)，共用池壁(10)上设有通孔(11)/共用池壁(10)的高度低于一级沉降池(100)隔墙的高度。
5.根据权利要求1所述的锅炉发电系统的废水处理池，其特征在于：所述污水进入室(2)的室内设有网格板(12)。
6.根据权利要求2所述的锅炉发电系统的废水处理池，其特征在于：所述上花板(61)的上表面设有光催化板(13)。
7.根据权利要求1所述的锅炉发电系统的废水处理池，其特征在于：所述刮泥杆(74)上设有弧形刮板(16)，所述弧形刮板(16)的安装高度高于刮泥板(73)的安装高度。
8.根据权利要求1所述的锅炉发电系统的废水处理池，其特征在于：所述一级排污口(5)和二级排污口(8)均设有排出阀门(14)，所述一级排污口(5)和二级排污口(8)均连接污泥接收器(15)。
9.根据权利要求1所述的锅炉发电系统的废水处理池，其特征在于：所述一级沉降池(100)的隔墙的底部设有导流板(17)，导流板(17)倾斜连接隔墙。
10.根据权利要求6所述的锅炉发电系统的废水处理池，其特征在于：所述刮泥板(73)的上部设有絮凝剂箱(19)，所述絮凝剂箱(19)内设有絮凝剂、碱性溶剂，所述絮凝剂箱(19)一侧设有喷头。
说明书
一种锅炉发电系统的废水处理池
技术领域
本发明涉及电力发电技术领域，特别是涉及一种锅炉发电系统的废水处理池。
背景技术
电站锅炉，通俗来讲就是电厂用来发电的锅炉。电站锅炉主要有两类：煤粉炉和循环流化床锅炉，这两类锅炉是目前电站所用的主要类型。流化床炉和煤粉炉的最大区别是液体和煤块粉状。
采用电站锅炉发电时，会产生大量的废气、废水，其中废气主要采用二级或三级除尘系统实现有效除尘;废水主要采用废水处理池实现有效的净化废水。
废水处理池，主要包括沉降、生化、吸附、中和等过程。由于锅炉发电时，废水中含有大量的锅炉然后粉尘、颗粒物，同时含有大量的二氧化硫水溶液、二氧化氮水溶液，废水的酸性大。因此，沉降是必不可少的的废水净化步骤，用于沉降分离颗粒污泥，污泥中含有较多的有机物，需要对有机物进行有效的处理。沉降池在沉降完成后需及时排除污泥，否则有机沉降物容易发生厌氧发酵，导致污泥质量减轻容易上浮，同时产生恶臭味，水质进一步恶化。
现有技术中的废水处理池处理锅炉发电系统产生的废水时存在以下问题：1、沉降效果差，由于锅炉发电时产生的废水中的灰尘含量高，同时粉尘的颗粒较细，废水中的污泥较多，沉降池的沉降效果差、沉降速度慢;2、沉降后的污泥难以有效的排出，现有技术中采用刮泥板有效的刮泥排污，但是，由于污泥颗粒细，在刮泥过程中，容易将原本已经沉降的污泥再次扬泥;3、由于废水中的有机溶剂含量高，需要有效的清理有机溶剂，同时废水的酸性高，容易侵蚀沉降池内设置的部件，使得沉降池的维修成本高;4、沉降池的池底沉降的污泥需要定时清理。
发明内容
本发明所要解决的技术问题是，1、沉降效果差，由于锅炉发电时产生的废水中的灰尘含量高，同时粉尘的颗粒较细，废水中的污泥较多，沉降池的沉降效果差、沉降速度慢;2、沉降后的污泥难以有效的排出，现有技术中采用刮泥板有效的刮泥排污，但是，由于污泥颗粒细，在刮泥过程中，容易将原本已经沉降的污泥再次扬泥;3、由于废水中的有机溶剂含量高，需要有效的清理有机溶剂，同时废水的酸性高，容易侵蚀沉降池内设置的部件，使得沉降池的维修成本高‘4、沉降池的池底沉降的污泥需要定时清理。
为了解决以上技术问题，本发明提供一种锅炉发电系统的废水处理池，包括相通连接的一级沉降池、二级沉降池，所述一级沉降池内设有隔墙，所述隔墙将一级沉降池分隔为污水进入室和污水沉降室两部分，所述隔墙的底部与一级沉降池的池底之间留有间隙，该间隙为污水的流通间隙;所述一级沉降池的池底为锥形池底，所述锥形池底的中心处设有一级排污口;所述一级沉降池内设有直管沉降组件，所述直管沉降组件包括上花板、下花板、直管;所述上花板和下花板均固定连接在污水沉降室的室壁上，所述上花板和下花板上均设有通孔，所述直管穿过并固定连接在通孔的边缘上;所述二级沉降池内设有刮泥组件，所述刮泥组件包括轨道、行走架、刮泥板、刮泥杆、升降杆、升降液压;所述轨道设置两个且相互对称;所述轨道上设有行走架，所述行走架的顶部通过升降液压连接升降杆，所述升降杆的底部连接刮泥杆，所述刮泥杆连接刮泥板，所述刮泥板下部设有毛刷;所述二级沉降池的池底设有二级排污口;所述二级沉降池的一侧壁上设有排水口。
本发明进一步限定的技术方案是：所述刮泥杆与刮泥板活动连接，所述刮泥杆与刮泥板之间设有弹性压紧装置。由于刮泥杆带动刮泥板实现在处理池的池底前后移动，还可由升降液压带动刮泥板上下升降。刮泥板与池底之间的有效摩擦，才能达到良好的刮泥效果，直接控制升降液压可调节刮泥板与池底的距离，但由于刮泥杆较长，难以有效的控制。在刮泥杆和刮泥板之间增设的弹性压紧装置可有效的增强刮泥板与池底的摩擦力，实现强力有效的刮泥。刮泥杆与刮泥板的活动连接，可有效的调节刮泥板与池底的接触角度，最大程度的清洁池底的污泥，同时有效的避免扬泥。
本发明进一步限定的技术方案是：所述刮泥杆与刮泥板铰链连接，所述弹性压紧装置包括压紧液压缸、上固定座、下固定座，所述上固定座与下固定座之间设有压紧液压缸，所述上固定座固定连接刮泥杆，所述下固定座固定连接刮泥板。采用液压缸作为压紧元件，可将刮泥板向下压紧，紧贴池壁，增强摩擦。当然，也可采用现有技术中的转轴连接、活页连接等活动连接方式，同时，弹性压紧装置也可采用现有技术中弹性伸缩节、弹簧等方式弹性压紧。
本发明进一步限定的技术方案是：所述一级沉降池与二级沉降池的相通连接方式为：所述一级沉降池与二级沉降池具有一面共用池壁，共用池壁上设有通孔/共用池壁的高度低于一级沉降池隔墙的高度。采用同一面池壁，可节约沉降池的占地面积，同时节约制造成本。
本发明进一步限定的技术方案是：所述污水进入室的室内设有网格板。网格板的设置，主要用于阻隔大颗粒杂物，避免大颗粒杂物堵塞直管，造成沉降效率降低。网格板可采用现有技术中的不锈钢合金板。减少有机溶剂/酸性物质对网格板的侵蚀。
本发明进一步限定的技术方案是：所述上花板的上表面设有光催化板。所述光催化板主要用于催化净化有机溶剂。采用二氧化钛板作为光催化板，实现有效的净化有机溶剂的作用。
本发明进一步限定的技术方案是：所述一级排污口和二级排污口均设有排出阀门，所述一级排污口和二级排污口均连接污泥接收器。污泥接收器可将沉降产生的污泥排出废水处理池。
本发明进一步限定的技术方案是：所述刮泥杆上设有弧形刮板，所述弧形刮板的安装高度高于刮泥板的安装高度。弧形刮板的设置起到良好的防止刮泥过程中质量较轻的污泥被扬起，再次造成污泥浑浊。弧形刮板可降低刮泥次数，提高工作效率。在刮泥过程中，污泥会被扬起，容易造成二次浑浊，而弧形刮板可起到良好的阻隔作用。
本发明进一步限定的技术方案是：所述一级沉降池的隔墙的底部设有导流板，导流板倾斜连接隔墙。由于污水进入后，从隔墙下部的流通间隙流过，对隔墙及直管沉降组件的下花板造成冲击，下花板容易损坏，导流板的设置实现有效的对污水导流，避免下花板受到较大的冲击力。
本发明进一步限定的技术方案是：所述一级沉降池和二级沉降池均为矩形沉降池。
本发明进一步限定的技术方案是：所述刮泥板的上部设有絮凝剂箱，所述絮凝剂箱内设有絮凝剂、碱性溶剂，所述絮凝剂箱一侧设有喷头。由于在刮泥过程中，虽然采用上述的技术方案后可有效的减少扬泥，但扬泥现象是难以避免的，在刮泥过程中往沉降池内添加化学试剂-絮凝剂，可有效的将质量较大的污泥絮凝沉降。
本发明进一步限定的技术方案是：在第二沉降池内也设有第二隔墙，第二隔墙固定连接在第二沉降池的池壁上，第二隔墙的底部与第二沉降池之间留有间隙，此间隙为废水流通通道。第二隔墙的作用在于：废水由第一沉降池流入到第二沉降池时，容易引起波动，造成扬泥，隔墙起到一定的缓冲作用。
本发明的工作原理：采用二级沉降处理，处理后的废水中粉尘颗粒降低降低，沉降后废水进行后续的处理或检验合格后直接排放。其中，一级沉降池内，进行初步的沉降，废水经支管沉降处理后，有效的沉降大分子颗粒粉尘，然后进入二级沉降池，有效的静置沉降后，清除小分子颗粒粉尘，然后从排水口排出。实现有效的沉降除尘，沉降效果好，并对沉降的污泥有效的处理，不易扬泥，沉降池的利用率高，降低维修成本。
本发明的有益效果是：
(1)本发明中，一级沉降池实现快速沉降，清除大颗粒粉尘，沉降粗泥。一级沉降池内的隔板，可起到缓冲作用，避免废水直接对直管沉降组件造成压力冲击，直管沉降组件的使用寿命长。由于粗泥自身重力较大，不易扬泥，且一级沉降池的锥形池底的设置，使得粗泥可受自身重力和惯性的影响下，直接落入到第一排污口实现排污泥。
(2)本发明中，二级沉降池清楚小颗粒粉尘，沉降细泥。并采用刮泥组件有效的刮泥，由于细泥的自身重量较轻，需采用刮泥组件才能有效的清除污泥。本发明的刮泥组件，刮泥快速且方便，实现有效的刮泥排泥，并减少扬泥。
(3)本发明中，一级沉降池和二级沉降池的配合使用，沉降速度快，减少了废水中的酸性物质/有机溶剂对排泥组件、主管沉降组件的侵蚀作用，因此，能有效提高沉降池的使用寿命。同时，进一步改进的方案中，增设的光催化板可有效的净化有家溶剂，絮凝剂箱可有效的改善酸碱度。
