申请日2018.05.30
公开(公告)日2018.11.16
IPC分类号B01D29/03; B01D29/64
摘要
本发明公开了一种自清洁式污水处理设备，包括过滤管，所述过滤管的侧面设有过滤板，所述过滤管侧面靠近过滤板的位置处设有出水管，所述过滤管的底部连接有连接板，所述连接板的上表面设有弹簧，所述弹簧的上表面设有活动板，所述活动板侧面靠近过滤板的位置处设有清洁刷，所述过滤管内腔侧面靠近上表面的位置处设有固定架，所述固定架的端部设有伺服电机，该自清洁式污水处理设备利用弹簧、活动板和清洁刷来实现对过滤板的自清洁，使用便捷，利用伺服电机和调节板来控制过滤管内水流的通断，便于使用者的使用，利用连接板和固定螺栓便于将过滤管进行固定，利用连接套筒和内螺纹便于将过滤管与供水管进行连接，适宜于推广使用。
翻译权利要求书

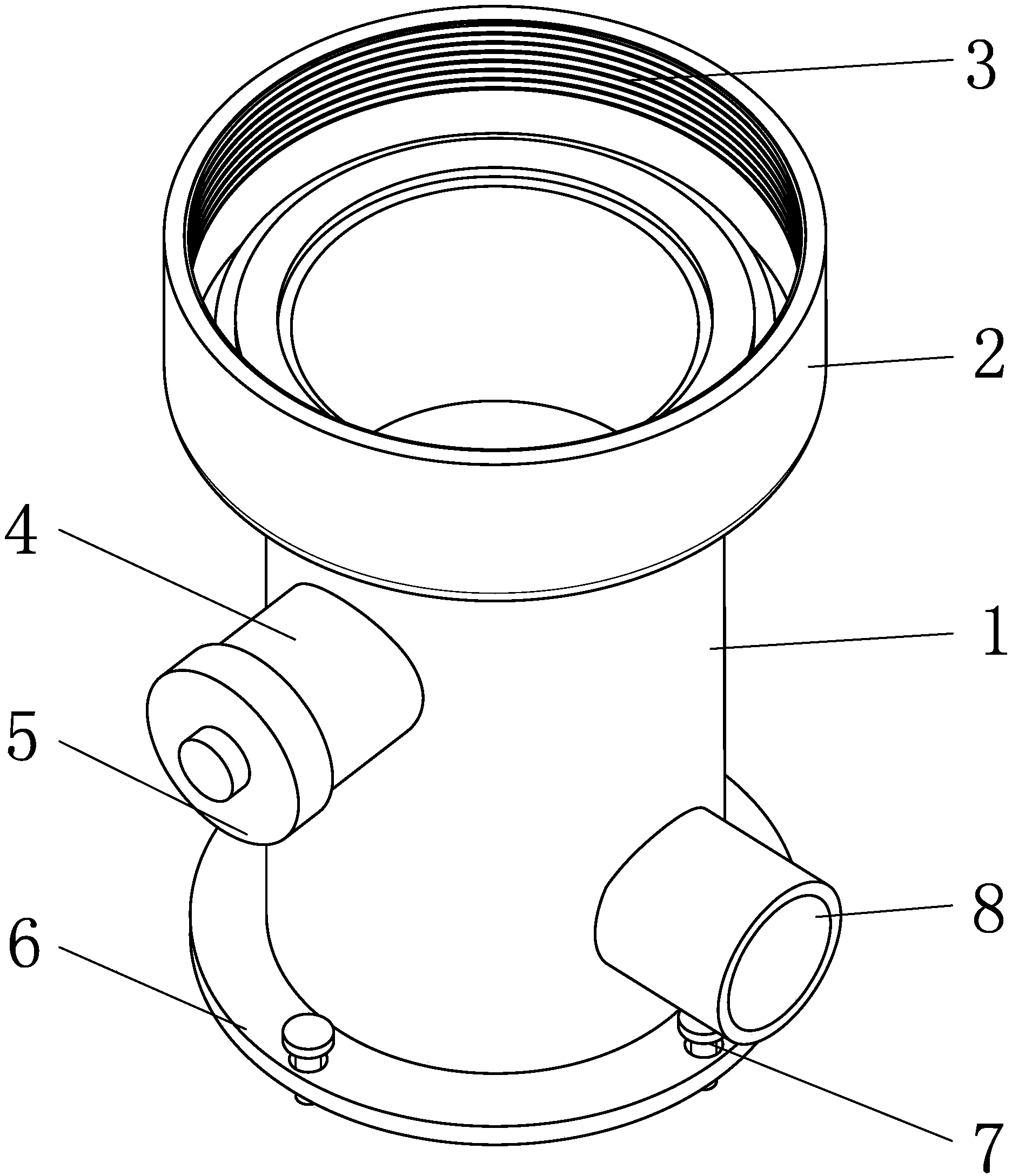

1.一种自清洁式污水处理设备，包括过滤管(1)，其特征在于：所述过滤管(1)的侧面设有过滤板(15)，所述过滤管(1)侧面靠近过滤板(15)的位置处设有出水管(8)，所述过滤管(1)的底部连接有连接板(6)，所述连接板(6)的上表面设有弹簧(14)，所述弹簧(14)的上表面设有活动板(18)，所述活动板(18)侧面靠近过滤板(15)的位置处设有清洁刷(13)，所述过滤管(1)内腔侧面靠近上表面的位置处设有固定架(4)，所述固定架(4)的端部设有伺服电机(5)，所述固定架(4)的内腔转动连接有连接杆(10)，所述连接杆(10)的一端设有调节板(16)，所述连接杆(10)的另一端与伺服电机(5)的输出轴连接，所述伺服电机(5)的侧面设有控制开关(11)，所述过滤管(1)的上表面设有限位板(9)，所述过滤管(1)的侧面滑动连接有连接环(17)，所述连接环(17)的上表面设有连接套筒(2)，所述控制开关(11)的输入端电连接外部电源的输出端，所述控制开关(11)的输出端电连接伺服电机(5)的输入端。
2.根据权利要求1所述的一种自清洁式污水处理设备，其特征在于：所述连接板(6)的上表面设有通孔，所述通孔内滑动连接有固定螺栓(7)。
3.根据权利要求1所述的一种自清洁式污水处理设备，其特征在于：所述限位板(9)的上表面设有密封垫圈(12)，所述密封垫圈(12)为橡皮垫圈。
4.根据权利要求1所述的一种自清洁式污水处理设备，其特征在于：所述弹簧(14)设有四个且沿连接板(6)的底面均匀分布，所述连接板(6)与弹簧(14)固定焊接。
5.根据权利要求1所述的一种自清洁式污水处理设备，其特征在于：所述限位板(9)的直径大于连接环(17)的内直径，所述连接套筒(2)的内侧面设有内螺纹(3)。
说明书
一种自清洁式污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种自清洁式污水处理设备。
背景技术
随着科学技术的飞速发展，工业领域也得到了很大程度的发展，其发展速度已远超人们的预想，而在工业发展的同时，同业废水也无可避免，而工业废水如果直接排放就会污染环境，这会给人们带来损失，在进行污水处理之前先要将污水中的杂质进行过滤以便于更好的对污水进行后续处理，但是传统的过滤方式往往容易堵塞过滤网导致过滤效率大大降低，而人工对过滤网进行清洁来提高过滤效率的方式耗时耗力十分不便，难以大范围使用。
如申请公布号CN206924503U的专利公开了一种自清洁式污水处理设备，包括过滤管，所述过滤管内部右侧固定连接有蝶阀，蝶阀上方穿过过滤管连接有控制转把，过滤管右侧固定连接有密封盖，密封盖为环状，所述密封盖中部固定连接有备用滤网;过滤管左侧四周对称开设有若干过滤孔，所述过滤孔内部均固定连接有过滤网，过滤管内部左侧四周开设有若干限位滑槽，限位滑槽内部均滑动连接有限位滑块，所述限位滑块右侧固定连接有复位弹簧，复位弹簧右端固定于限位滑槽右侧，但是该自清洁式污水处理设备当滤网阻塞时，刮污板并不能很好的过滤网进行清洁，清洁效率较低，效果较差，且不便与供水管连接，使用较为不便。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种自清洁式污水处理设备，当滤网阻塞时，刮污板能很好的过滤网进行清洁，清洁效率较高，效果较好，且方便与供水管连接，使用较为便捷，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种自清洁式污水处理设备，包括过滤管，所述过滤管的侧面设有过滤板，所述过滤管侧面靠近过滤板的位置处设有出水管，所述过滤管的底部连接有连接板，所述连接板的上表面设有弹簧，所述弹簧的上表面设有活动板，所述活动板侧面靠近过滤板的位置处设有清洁刷，所述过滤管内腔侧面靠近上表面的位置处设有固定架，所述固定架的端部设有伺服电机，所述固定架的内腔转动连接有连接杆，所述连接杆的一端设有调节板，所述连接杆的另一端与伺服电机的输出轴连接，所述伺服电机的侧面设有控制开关，所述过滤管的上表面设有限位板，所述过滤管的侧面滑动连接有连接环，所述连接环的上表面设有连接套筒，所述控制开关的输入端电连接外部电源的输出端，所述控制开关的输出端电连接伺服电机的输入端。
作为本发明的一种优选技术方案，所述连接板的上表面设有通孔，所述通孔内滑动连接有固定螺栓。
作为本发明的一种优选技术方案，所述限位板的上表面设有密封垫圈，所述密封垫圈为橡皮垫圈。
作为本发明的一种优选技术方案，所述弹簧设有四个且沿连接板的底面均匀分布，所述连接板与弹簧固定焊接。
作为本发明的一种优选技术方案，所述限位板的直径大于连接环的内直径，所述连接套筒的内侧面设有内螺纹。
与现有技术相比，本发明的有益效果是：利用弹簧、活动板和清洁刷来实现对过滤板的自清洁，使用便捷，利用伺服电机和调节板来控制过滤管内水流的通断，便于使用者的使用，利用连接板和固定螺栓便于将过滤管进行固定，利用连接套筒和内螺纹便于将过滤管与供水管进行连接，适宜于推广使用。
