申请日2018.01.29
公开(公告)日2018.11.30
IPC分类号C02F1/48
摘要
本实用新型涉及一种供水设备的水处理装置，包括水箱、水箱入水口和水箱出水口，在水箱的底部外置一根循环管，循环管连接水泵后插入到水箱的腔体上方;在循环管上设有至少一个换能器，换能器上设置耦合线圈，且耦合线圈通过连接电缆与电磁场发生器连接。该装置适用于各种储水设备的储水箱，利用水泵将水箱内的水进行二次循环，在循环的过程中通过电磁波进行除垢并抑制微生物生长，杀菌消毒，不仅保证了水质健康，而且提高了水箱内壁的清洁度，节省了因频繁清洗而浪费的大量人力物力。
权利要求书

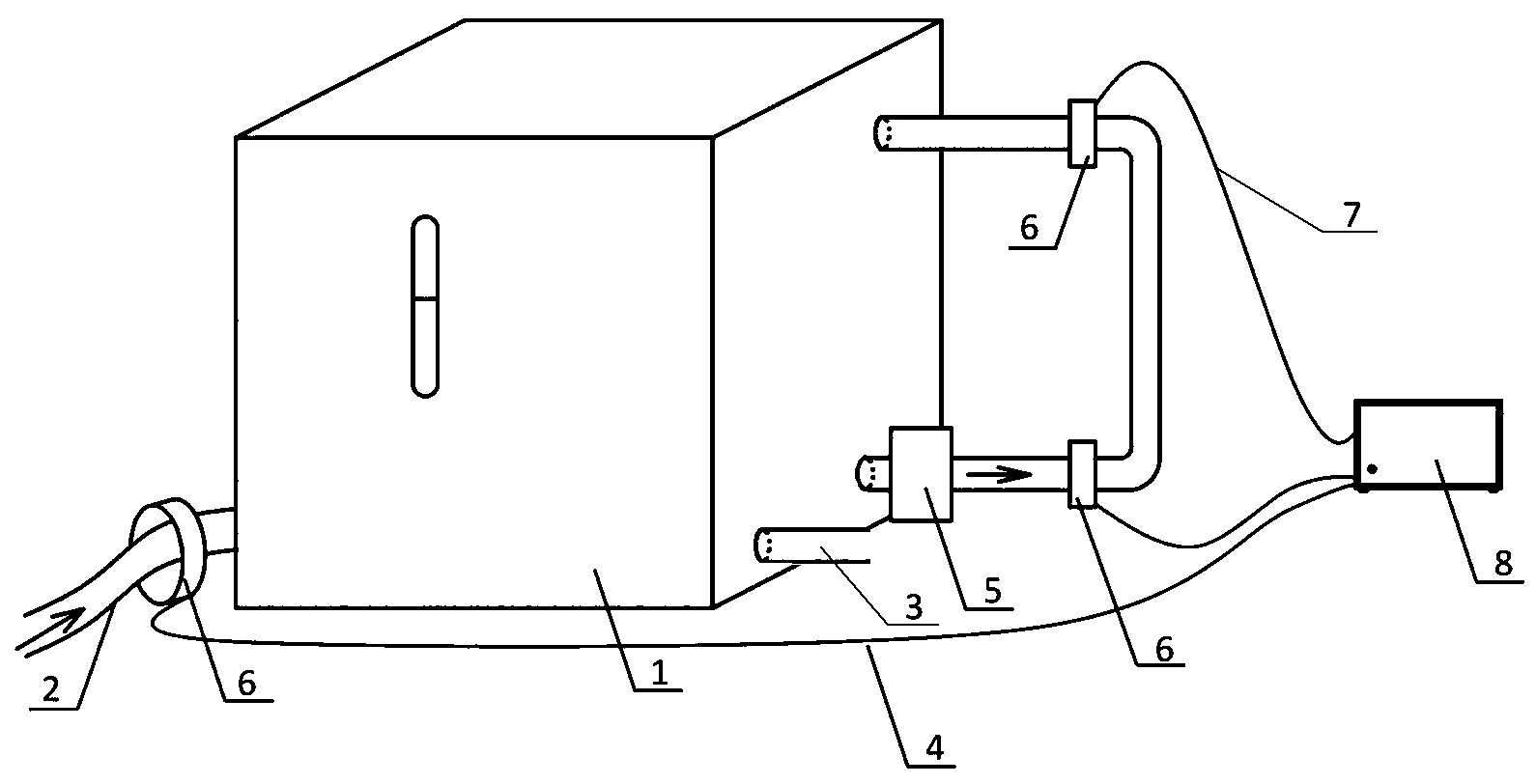

1.一种供水设备的水处理装置，包括水箱(1)、水箱入水口(2)和水箱出水口(3)，其特征在于：在水箱(1)的底部外置一根循环管(4)，循环管(4)连接水泵(5)后插入到水箱(1)的腔体上方;在循环管(4)上设有至少一个换能器(6)，换能器(6)上设置耦合线圈，且耦合线圈通过连接电缆(7)与电磁场发生器(8)连接。
2.如权利要求1所述的供水设备的水处理装置，其特征在于：所述的循环管(4)设置为U型结构，水泵(5)设置在循环管(4)的入水口处，换能器(6)设置在水泵(5)的出水口处。
3.如权利要求2所述的供水设备的水处理装置，其特征在于：所述的循环管(4)的出水口处设置另一个换能器(6)。
4.如权利要求1所述的供水设备的水处理装置，其特征在于：所述的水箱入水口(2)处设有换能器(6)，换能器(6)上设置耦合线圈，且耦合线圈通过连接电缆(7)与电磁场发生器(8)连接。
5.如权利要求1所述的供水设备的水处理装置，其特征在于：所述的电磁场发生器(8)产生频率范围为30KHz～150KHz的随机扫频波形。
说明书
供水设备的水处理装置
技术领域
本实用新型涉及一种供水设备的水处理装置，属于一种水处理装置。
背景技术
供水设备涉及到各个领域，大到工矿企业的储水箱，小区内部的蓄水池;小到企业车间内的饮用水加热箱，每个住户使用的蓄水型热水器，这些大大小小的蓄水设备都需要进行供水水箱的清理与维护，但现有技术还很不成熟，清理与维护完全依靠人工，而结于水箱内部的水垢很难去除干净，浪费大量人力物力。
发明内容
本实用新型要解决的技术问题是提供一种供水设备的水处理装置，该装置适用于各种储水设备的储水箱，利用水泵将水箱内的水进行二次循环，在循环的过程中通过电磁波进行除垢并抑制微生物生长，杀菌消毒，不仅保证了水质健康，而且提高了水箱内壁的清洁度，节省了因频繁清洗而浪费的大量人力物力。
为解决以上问题，本实用新型的具体技术方案如下：一种供水设备的水处理装置，包括水箱、水箱入水口和水箱出水口，其特征在于：在水箱的底部外置一根循环管，循环管连接水泵后插入到水箱的腔体上方;在循环管上设有至少一个换能器，换能器上设置耦合线圈，且耦合线圈通过连接电缆与电磁场发生器连接。
所述的循环管设置为U型结构，水泵设置在循环管的入水口处，换能器设置在水泵的出水口处。
所述的循环管的出水口处设置另一个换能器。
所述的水箱入水口处设有换能器，换能器上设置耦合线圈，且耦合线圈通过连接电缆与电磁场发生器连接。
所述的电磁发生器产生波形的频率范围为30KHz～150KHz。
该供水设备的水处理装置采用外循环体系，将换能器设置在循环管上，通过换能器上产生的电磁波，对循环管内的水进行作用，从而产杀菌、抑制微生物和除垢抑垢的作用。
循环管设置U形结构对供水设备的水箱进行二次循环，方便安装水泵和换能器。
在循环管的出水口设置另一个换能器，增加水处理的效果。
在水箱入水口也设置换能器，增加入水口处的水处理效果。
