申请日2018.05.30
公开(公告)日2018.10.26
IPC分类号C02F9/14
摘要
本发明公开一种应用于污水处理的除臭系统，包括分流组件、格栅组件、过滤组件、沉淀组件、中和组件、微生物除臭组件、杀菌组件、电力组件和搅拌组件，所述分流组件、格栅组件、过滤组件、沉淀组件、中和组件、微生物除臭组件和杀菌组件通过抽吸泵和连接管依次连通，所述电力组件分别与抽吸泵和搅拌组件电连接，所述电力组件设置于过滤组件顶部，所述搅拌组件设置于中和组件上方。本发明将分流、格栅、过滤、沉淀、中和、微生物除臭和杀菌等多种处理方式结合在一起，充分保证除臭的效果;电力组件的设置，为所有的用电设备提供电力;搅拌组件配合中和组件，实现更好的中和效果。
翻译权利要求书
1.一种应用于污水处理的除臭系统，其特征在于：包括分流组件、格栅组件、过滤组件、沉淀组件、中和组件、微生物除臭组件、杀菌组件、电力组件和搅拌组件，所述分流组件、格栅组件、过滤组件、沉淀组件、中和组件、微生物除臭组件和杀菌组件通过抽吸泵和连接管依次连通，所述电力组件分别与抽吸泵和搅拌组件电连接，所述电力组件设置于过滤组件顶部，所述搅拌组件设置于中和组件上方。
2.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述分流组件包括分流池，所述分流池外侧壁设有与其内部连通的进水管，所述进水管上设有分流流量控制阀，所述分流流量控制阀与电力组件电连接，所述分流池内部设有与进水管连通的循环管，所述循环管与连接管连通。
3.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述格栅组件包括格栅池，所述格栅池内底面沿进水方向依次设有数个与其内侧壁密封连接的格栅板，所述格栅板通过设置于其两端的L型连接板与格栅池内底面连接，所述格栅池内底面位于格栅板前方的位置设有与外部连通的格栅排污管，所述格栅排污管位于格栅池内部的一端设有隔离网，所述格栅排污管上设有格栅排污阀。
4.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述过滤组件包括过滤池，所述过滤池内底面沿进水方向依次设置的第一活性炭过滤网和第二活性炭过滤网，所述第一活性炭过滤网和第二活性炭过滤网形状和尺寸一致。
5.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述沉淀组件包括沉淀池，所述沉淀池内底面设有数块倾斜板，所述倾斜板与沉淀池内底面形成沉淀腔，所述沉淀腔内底面设有沉淀排污管，所述沉淀排污管上设有沉淀排污阀。
6.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述中和组件包括中和池，所述中和池外侧壁设有数个中和剂箱，所述中和剂箱通过中和剂管与中和池内部连通，所述中和剂管上设有中和流量控制阀，所述中和流量控制阀与电力组件电连接。
7.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：微生物除臭组件包括微生物除臭池，所述微生物除臭池外侧设有数个微生物培养箱，所述微生物培养箱通过微生物进管与微生物除臭池内部连通，所述微生物除臭池内侧壁设有数个曝气管，所述微生物除臭池外侧壁设有与曝气管连通的曝气机，所述曝气机与电力组件电连接。
8.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述杀菌组件包括杀菌池，所述杀菌池内通过支座设有数组与连接管连通的杀菌管，所述杀菌管进水端设有杀菌流量控制阀，所述杀菌管内顶面设有紫外线杀菌灯，所述杀菌流量控制阀和紫外线杀菌灯均与电力组件电连接，所述杀菌管远离连接管的一端设有出液管。
9.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述电力组件包括设置于过滤池顶部的支架，所述支架顶部设有太阳能光伏板，所述支架侧面设有与太阳能光伏板电连接的蓄电池，所述蓄电池通过设置于过滤池顶部的变压器输出电力。
10.根据权利要求1所述的一种应用于污水处理的除臭系统，其特征在于：所述搅拌组件包括设置于中和池顶部的搅拌电机和设置于中和池内顶面且与搅拌电机连接的搅拌杆，所述搅拌杆侧面靠近底部的位置围绕其轴线设有数个搅拌片，所述搅拌电机与电力组件电连接。
说明书
一种应用于污水处理的除臭系统
技术领域
本发明属于污水处理领域，具体涉及一种应用于污水处理的除臭系统。
背景技术
污水处理的过程中，除臭是很重要的一项标准。目前，除臭常会用到的方式有杀菌、过滤、沉淀和中和等方式。这些除臭的方式虽然都有一定的效果，但是除臭的效果并不理想。目前，也存在一些将上述除臭放置组合的除臭系统或装置，但各种除臭方式结合的效果并不好。因此，随着社会的发展，现有的除臭系统已经不能满足实际的需求。
发明内容
本发明所要解决的技术问题便是针对上述现有技术的不足，提供一种应用于污水处理的除臭系统，将多种除臭方式综合在一起，并且保证除臭的效果。

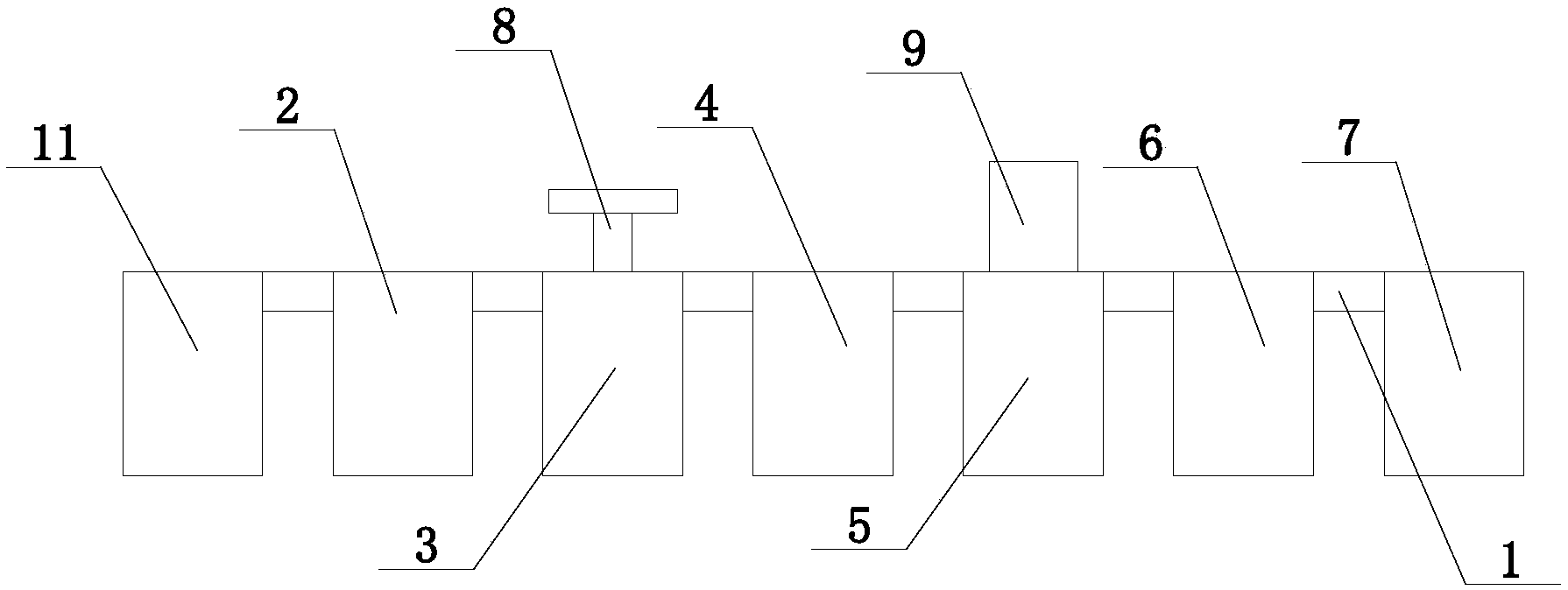

本发明所采用的技术方案是：一种应用于污水处理的除臭系统，包括分流组件、格栅组件、过滤组件、沉淀组件、中和组件、微生物除臭组件、杀菌组件、电力组件和搅拌组件，所述分流组件、格栅组件、过滤组件、沉淀组件、中和组件、微生物除臭组件和杀菌组件通过抽吸泵和连接管依次连通，所述电力组件分别与抽吸泵和搅拌组件电连接，所述电力组件设置于过滤组件顶部，所述搅拌组件设置于中和组件上方。
其中一个实施例中，所述分流组件包括分流池，所述分流池外侧壁设有与其内部连通的进水管，所述进水管上设有分流流量控制阀，所述分流流量控制阀与电力组件电连接，所述分流池内部设有与进水管连通的循环管，所述循环管与连接管连通。
其中一个实施例中，所述格栅组件包括格栅池，所述格栅池内底面沿进水方向依次设有数个与其内侧壁密封连接的格栅板，所述格栅板通过设置于其两端的L型连接板与格栅池内底面连接，所述格栅池内底面位于格栅板前方的位置设有与外部连通的格栅排污管，所述格栅排污管位于格栅池内部的一端设有隔离网，所述格栅排污管上设有格栅排污阀。
其中一个实施例中，所述过滤组件包括过滤池，所述过滤池内底面沿进水方向依次设置的第一活性炭过滤网和第二活性炭过滤网，所述第一活性炭过滤网和第二活性炭过滤网形状和尺寸一致。
其中一个实施例中，所述沉淀组件包括沉淀池，所述沉淀池内底面设有数块倾斜板，所述倾斜板与沉淀池内底面形成沉淀腔，所述沉淀腔内底面设有沉淀排污管，所述沉淀排污管上设有沉淀排污阀。
其中一个实施例中，所述中和组件包括中和池，所述中和池外侧壁设有数个中和剂箱，所述中和剂箱通过中和剂管与中和池内部连通，所述中和剂管上设有中和流量控制阀，所述中和流量控制阀与电力组件电连接。
其中一个实施例中，微生物除臭组件包括微生物除臭池，所述微生物除臭池外侧设有数个微生物培养箱，所述微生物培养箱通过微生物进管与微生物除臭池内部连通，所述微生物除臭池内侧壁设有数个曝气管，所述微生物除臭池外侧壁设有与曝气管连通的曝气机，所述曝气机与电力组件电连接。
其中一个实施例中，所述杀菌组件包括杀菌池，所述杀菌池内通过支座设有数组与连接管连通的杀菌管，所述杀菌管进水端设有杀菌流量控制阀，所述杀菌管内顶面设有紫外线杀菌灯，所述杀菌流量控制阀和紫外线杀菌灯均与电力组件电连接，所述杀菌管远离连接管的一端设有出液管。
其中一个实施例中，所述电力组件包括设置于过滤池顶部的支架，所述支架顶部设有太阳能光伏板，所述支架侧面设有与太阳能光伏板电连接的蓄电池，所述蓄电池通过设置于过滤池顶部的变压器输出电力。
其中一个实施例中，所述搅拌组件包括设置于中和池顶部的搅拌电机和设置于中和池内顶面且与搅拌电机连接的搅拌杆，所述搅拌杆侧面靠近底部的位置围绕其轴线设有数个搅拌片，所述搅拌电机与电力组件电连接。
本发明的有益效果在于：将分流、格栅、过滤、沉淀、中和、微生物除臭和杀菌等多种处理方式结合在一起，充分保证除臭的效果;电力组件的设置，为所有的用电设备提供电力;搅拌组件配合中和组件，实现更好的中和效果。
