申请日2018.01.29
公开(公告)日2018.10.19
IPC分类号C02F1/02; C07C31/22; C07C29/76
摘要
本实用新型公开了一种脱臭流出物反应污水的甘油回收装置，包括排液口，所述下盖的下方且位于排液口的左右两侧设置有支架，在甘油回收装置用加热器上安装了搅拌清理装置和动力装置，当甘油回收装置用加热器对甘油污水进行加热的时候，就可以把动力装置的电源开关打开，然后动力装置就会带动搅拌清理装置上的搅拌叶和毛刷转动，这时转动的搅拌叶就会对甘油回收装置用加热器筒体内部的污水进行搅拌，从而使得污水的加热更加均匀彻底，而且转动的毛刷就会时刻对甘油回收装置用加热器的筒体内壁上进行清扫，这样就避免了甘油回收装置用加热器的内壁上沾染堆积杂质，提高了甘油回收装置用加热器的使用性能。
权利要求书

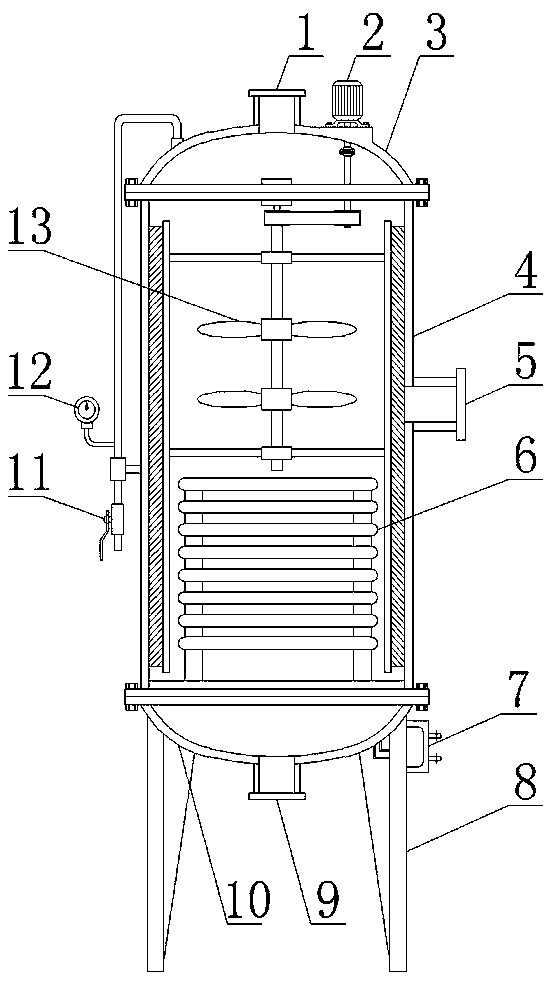

1.一种脱臭流出物反应污水的甘油回收装置，包括排液口(9)，其特征在于：所述排液口(9)安装在下盖(10)的下方，所述下盖(10)的下方且位于排液口(9)的左右两侧设置有支架(8)，所述右侧支架(8)的右侧设置有接线室(7)，所述下盖(10)的上方设置有筒体(4)，所述筒体(4)的右侧设置有进液口(5)，所述筒体(4)的左侧设置有压力表(12)，所述压力表(12)的下方设置有排压阀(11)，所述筒体(4)的上方设置有上盖(3)，所述上盖(3)的上方设置有出气口(1)，所述上盖(3)的上方且位于出气口(1)的右侧设置有动力装置(2)，所述筒体(4)的内部设置有电加热管(6)，所述筒体(4)的内部且位于电加热管(6)的上方设置有搅拌清理装置(13)，所述电加热管(6)和接线室(7)电性连接。
2.根据权利要求1所述的一种脱臭流出物反应污水的甘油回收装置，其特征在于：所述搅拌清理装置(13)包括轴承座(131)、从动轮(132)、安装杆(133)、连杆(134)、搅拌叶(135)、毛刷(136)和转轴(137)，所述安装杆(133)安装在轴承座(131)的左右两侧，所述轴承座(131)的下方设置有从动轮(132)，所述从动轮(132)的下方设置有转轴(137)，所述转轴(137)的左右两侧设置有连杆(134)，所述连杆(134)远离转轴(137)的一端设置有毛刷(136)，所述转轴(137)的上且位于两个连杆(134)之间设置有搅拌叶(135)，所述搅拌清理装置(13)和筒体(4)通过安装杆(133)固定连接。
3.根据权利要求1所述的一种脱臭流出物反应污水的甘油回收装置，其特征在于：所述动力装置(2)包括电机(21)、安装座(22)、输出轴(23)、联轴器(24)、传动轴(25)包括主动轮(26)，所述安装座(22)安装在电机(21)的下端，所述电机(21)的下方且位于安装座(22)的中心位置处设置有输出轴(23)，所述输出轴(23)的下方设置有联轴器(24)，所述联轴器(24)的下方设置有传动轴(25)，所述传动轴(25)的下方设置有主动轮(26)，所述动力装置(2)和上盖(3)通过安装座(22)固定连接。
4.根据权利要求3所述的一种脱臭流出物反应污水的甘油回收装置，其特征在于：所述主动轮(26)通过耐高温橡胶皮带与从动轮(132)传动连接。
5.根据权利要求1所述的一种脱臭流出物反应污水的甘油回收装置，其特征在于：所述筒体(4)是一种圆柱体结构，且筒体(4)和上盖(3)、下盖(10)通过螺母固定连接。
6.根据权利要求1所述的一种脱臭流出物反应污水的甘油回收装置，其特征在于：所述进液口(5)、出气口(1)、排液口(9)和筒体(4)、上盖(3)、下盖(10)分别通过焊接方式固定连接。
说明书
一种脱臭流出物反应污水的甘油回收装置
技术领域
本实用新型属于甘油回收装置相关技术领域，具体涉及一种脱臭流出物反应污水的甘油回收装置。
背景技术
丙三醇，国家标准称为甘油，无色、无臭、味甜，外观呈澄明黏稠液态，是一种有机物。俗称甘油。丙三醇，能从空气中吸收潮气，也能吸收硫化氢、氰化氢和二氧化硫。难溶于苯、氯仿、四氯化碳、二硫化碳、石油醚和油类。丙三醇是甘油三酯分子的骨架成分。相对密度1.26362。熔点17.8℃。沸点290.0℃(分解)。折光率1.4746。闪点(开杯)176℃。急性毒性：LD50： 31500mg/kg(大鼠经口)，1.无色、透明、无臭、粘稠液体，味甜，具有吸湿性。与水和醇类、胺类、酚类以任何比例混溶，水溶液为中性。溶于11倍的乙酸乙酯，约500倍的乙醚。不溶于苯、氯仿、四氯化碳、二硫化碳、石油醚、油类、长链脂肪醇。可燃，遇二氧化铬、氯酸钾等强氧化剂能引起燃烧和爆炸。也是许多无机盐类和气体的良好溶剂。对金属无腐蚀性，作溶剂使用时可被氧化成丙烯醛。化学性质：与酸发生酯化反应，如与苯二甲酸酯化生成醇酸树脂。与酯发生酯交换反应。与氯化氢反应生成氯代醇。甘油脱水有两种方式：分子间脱水得到二甘油和聚甘油;分子内脱水得到丙烯醛。甘油与碱反应生成醇化物。与醛、酮反应生成缩醛与缩酮。用稀硝酸氧化生成甘油醛和二羟基丙酮;用高碘酸氧化生成甲酸和甲醛。与强氧化剂如铬酸酐、氯酸钾或高锰酸钾接触，能引起燃烧或爆炸。甘油也能起硝化和乙酰化等作用。2.无毒。即使饮入总量达100g的稀溶液也无害，在机体内水解后氧化而成为营养源。在动物实验中，如使之饮用极大量时，具有与醇相同的麻醉作用。
现有的甘油回收装置用加热器技术存在以下问题：现在的甘油回收装置用加热器在使用的时候，内壁上会有很多的杂质积累，这样就会对内壁上造成很大的腐蚀，更是也很难清理，而且现在的甘油回收装置用加热器在使用的时候加热较慢不均匀。
实用新型内容
本实用新型的目的在于提供一种脱臭流出物反应污水的甘油回收装置，以解决上述背景技术中提出的甘油回收装置用加热器在使用的时候，内壁上会有很多的杂质积累，这样就会对内壁上造成很大的腐蚀，更是也很难清理，而且现在的甘油回收装置用加热器在使用的时候加热较慢不均匀的问题。
为实现上述目的，本实用新型提供如下技术方案：一种脱臭流出物反应污水的甘油回收装置，包括排液口，所述排液口安装在下盖的下方，所述下盖的下方且位于排液口的左右两侧设置有支架，所述右侧支架的右侧设置有接线室，所述下盖的上方设置有筒体，所述筒体的右侧设置有进液口，所述筒体的左侧设置有压力表，所述压力表的下方设置有排压阀，所述筒体的上方设置有上盖，所述上盖的上方设置有出气口，所述上盖的上方且位于出气口的右侧设置有动力装置，所述筒体的内部设置有电加热管，所述筒体的内部且位于电加热管的上方设置有搅拌清理装置，所述电加热管和接线室电性连接。
优选的，所述搅拌清理装置包括轴承座、从动轮、安装杆、连杆、搅拌叶、毛刷和转轴，所述安装杆安装在轴承座的左右两侧，所述轴承座的下方设置有从动轮，所述从动轮的下方设置有转轴，所述转轴的左右两侧设置有连杆，所述连杆远离转轴的一端设置有毛刷，所述转轴的上且位于两个连杆之间设置有搅拌叶，所述搅拌清理装置和筒体通过安装杆固定连接。
优选的，所述动力装置包括电机、安装座、输出轴、联轴器、传动轴包括主动轮，所述安装座安装在电机的下端，所述电机的下方且位于安装座的中心位置处设置有输出轴，所述输出轴的下方设置有联轴器，所述联轴器的下方设置有传动轴，所述传动轴的下方设置有主动轮，所述动力装置和上盖通过安装座固定连接。
优选的，所述主动轮通过耐高温橡胶皮带与从动轮传动连接。
优选的，所述筒体是一种圆柱体结构，且筒体和上盖、下盖通过螺母固定连接。
优选的，所述进液口、出气口、排液口和筒体、上盖、下盖分别通过焊接方式固定连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型在甘油回收装置用加热器上安装了搅拌清理装置和动力装置，搅拌清理装置是由轴承座、从动轮、安装杆、连杆、搅拌叶、毛刷和转轴组成的，动力装置是由电机、安装座、输出轴、联轴器、传动轴包括主动轮组成的，使用安装杆把搅拌清理装置安装在甘油回收装置用加热器的筒体上，使用安装座把动力装置安装在甘油回收装置用加热器的上盖上，然后通过耐高温橡胶皮带把搅拌清理装置上的从动轮和动力装置上的主动轮进行连接，然后当甘油回收装置用加热器对甘油污水进行加热的时候，就可以把动力装置的电源开关打开，这时电机就会开始转动，转动的电机就会带动输出轴转动，转动的输出轴就会通过联轴器带动传动轴转动，然后就会带动传动轴上的主动轮转动，这时转动的主动轮就会通过耐高温橡胶皮带带动从动轮转动，然后转动的从动轮就会通过转轴带动连杆和搅拌叶转动，然后转动的连杆就会带动毛刷转动，这时转动的搅拌叶就会对甘油回收装置用加热器筒体内部的污水进行搅拌，从而使得污水的加热更加均匀彻底，从而使得污水在下一个过程中能够更好的反应回收甘油，而且转动的毛刷就会时刻对甘油回收装置用加热器的筒体内壁上进行清扫，这样就避免了甘油回收装置用加热器的内壁上沾染堆积杂质，从而使得甘油回收装置用加热器的内壁上清理更加的便捷，提高了甘油回收装置用加热器的使用性能。
